Name: BALLUFF Capteur inductif inductif BHS0058 BHS0058 M8 affleurant PNP (Ø x L) 6.5 mm x 31.30 mm
Brand: BALLUFF
SKU: 3417436
Availability: BackOrder

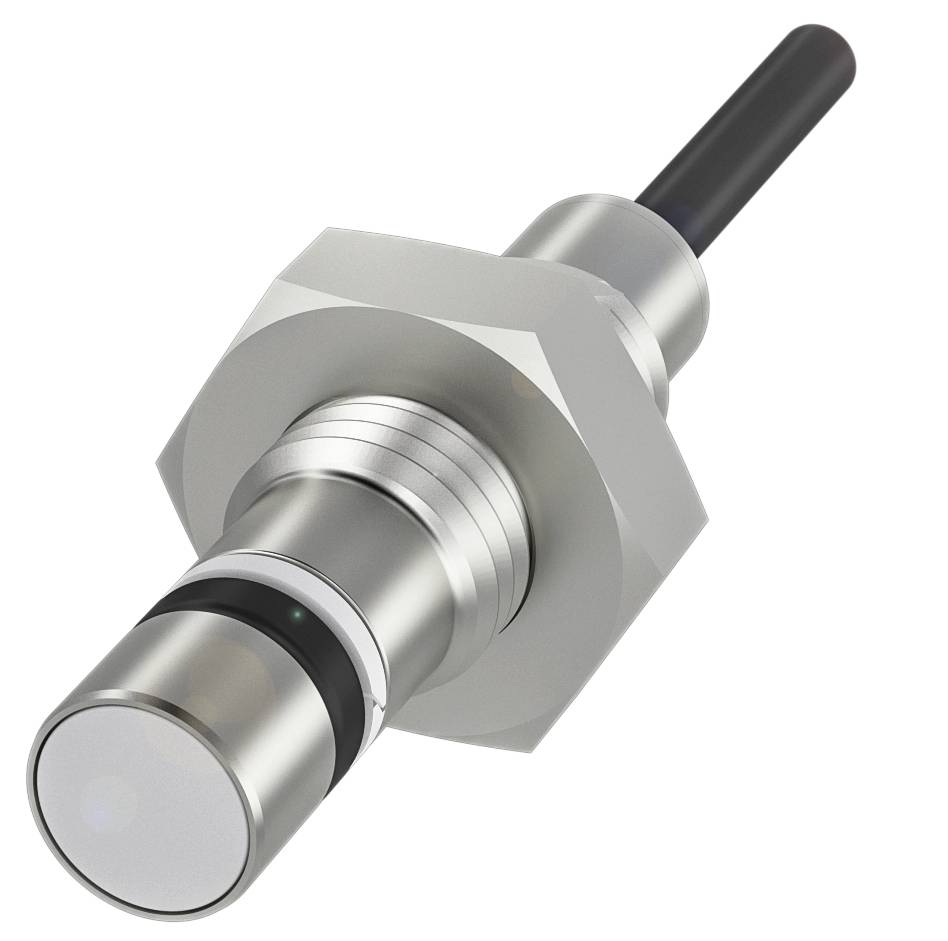

Un capteur de proximité cylindrique en métal avec câble noir, adapté aux applications industrielles pour la détection d'objets.

Photo non contractuelle

Type de produit

Capteur inductif

Tension de fonctionnement max.

30.0 V

Sorties

PNP

Distance de commutation (max.)

1.2 mm

Modèle

inductif

Fiche technique (PDF)

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 275.95 / pièce(s))

CHF 275.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Modèle cylindrique Balluff BHS0058 pour les applications à haute pression

Dimensions : Ø 6,5 x 31,3 mm
Format : M8x1
Montage affleuré
Portée maximale : 1.5 mm
Sortie de commutation : PNP N/O (NO)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 6,5 x 31,3 mm
Surface active, matériau : céramique
Raccordement : câble, 2.00 m, PUR
Format : M8x1
Tension de fonctionnement Ub : 10...30 VDC
Résistance à la pression max. : 500 bar
Montage affleuré
Matériau du boîtier : acier inoxydable
Portée maximale : 1.5 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 4000 Hz
Indice de protection : IP68
Température ambiante : de -25 à 80 °C
Caractéristiques supplémentaires :
Dimensions : Ø 6,5 x 31,3 mm
Fixation: M8x1
Affichage de la tension de fonctionnement : non
Affichage de la fonction : non
Résistance de sortie Ra : collector ouvert
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 20 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 10 ma
Capacité de charge max. Pour Ue : 0,5 μF
Courant de ralenti E/S max., avec atténuation : 10 ma
Courant à vide E/S max., sans atténuation : 7 ma
Courant résiduel lr max. : 10 μA
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 4000 Hz
Chute de tension statique max. : 2,5 V.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 1.2 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 1,5 mm
Distance de commutation réelle Sr : 1,5 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 735 A.
Surface active, matériau : céramique
Couple de serrage : 7 Nm ±10 %
Taille M8x1
Longueur de fixation : 14 mm
Montage : encastrable
Type de raccordement : câble, 2,00 m, PUR
Diamètre de câble D : 2,50 mm
Longueur de câble L : 2 m
Matériau du boîtier : acier inoxydable
Matériau de gaine : PUR
Nombre de conducteurs : 3
Section du conducteur : 0.10 mm²
Matériau de la bague d'étanchéité : NBR 70
Matériau de la bague d'appui : PTFE
Bague d'étanchéité, dimensions : 4 x 1,5 mm
Résistance à la pression max. : 500 bar
Résistance à la pression, remarque : résiste à la pression d'huile

Type de produit: Capteur inductif

Type: BHS0058

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Sorties: PNP

Longueur de câble: 2.00 m

Distance de commutation (max.): 1.2 mm

Fréquence de commutation: 4000 Hz

Modèle: inductif

Branchement: M8

Type de montage: affleurant

Taille: M8

Matériau du boîtier: acier inoxydable

Type de contact: 1 PNP

: IP68

Température min.: -25 °C

Température max.: 80 °C

Longueur: 31.30 mm

Diamètre: 6.5 mm

Dim.: (Ø x L) 6.5 mm x 31.30 mm

Tension nominale: 24 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417436 BALLUFF Capteur inductif inductif BHS0058 BHS0058 M8 affleurant PNP (Ø x L) 6.5 mm x 31.30 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417436 BALLUFF Capteur inductif inductif BHS0058 BHS0058 M8 affleurant PNP (Ø x L) 6.5 mm x 31.30 mm

Description

Nos capteurs inductifs BHS haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la position finale sur les vérins hydrauliques ou la surveillance de la position des soupapes. Leur capacité de charge est assurée par des matériaux de boîtier résistants aux médias et par un procédé d'étanchéité spécial. Pour vos applications individuelles, nous vous proposons différents types de construction ainsi qu'un programme complet avec différents diamètres de boîtier et tailles de filetage. Dimensions = Ø 6,5 x 31,3 mm, format = D6.5, montage = affleurant, portée = 1,5 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 4000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = céramique, raccordement = câble, 2,00 m, PUR, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...80 °C, résistance à la pression max. = 500 bar, indice de protection = IP68, homologation/conformité = ce, UKCA, cULus, WEEE

Ce texte a été traduit par une machine.
