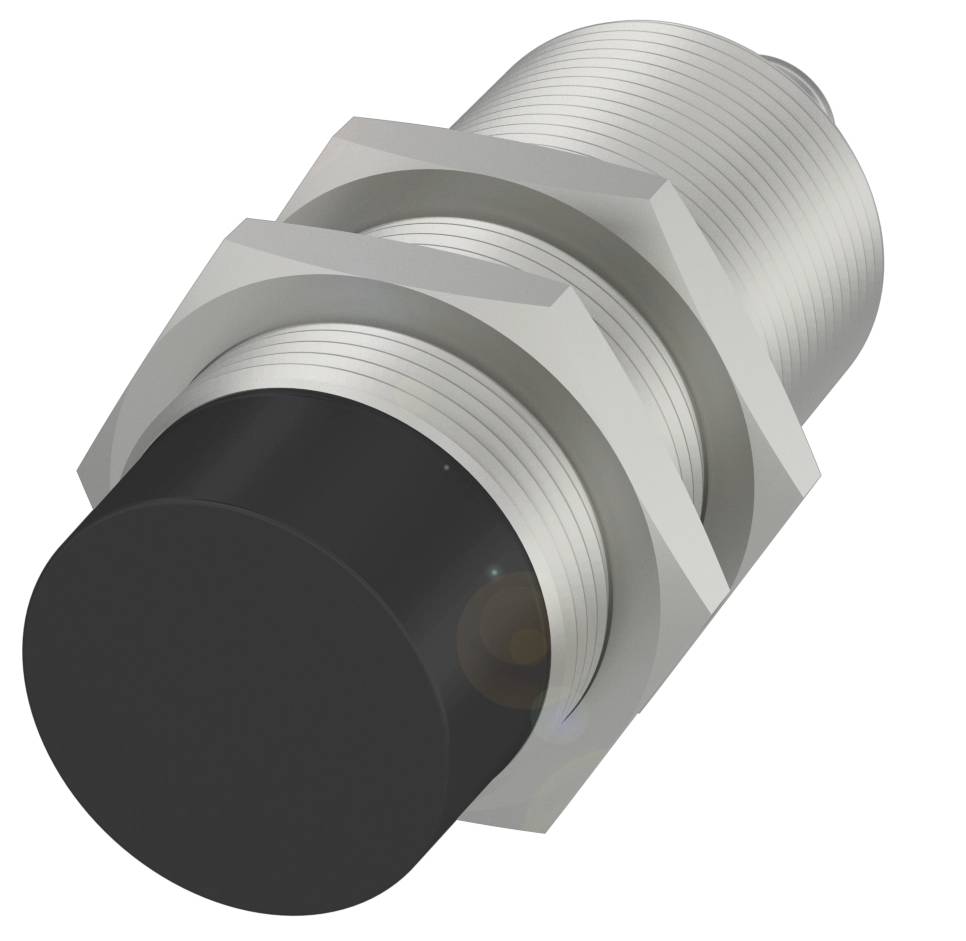

BALLUFF Capteur inductif inductif BES03RE BES03RE M30 non affleurant PNP (Ø x H) 30 mm x 83 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
24 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 79.51 / pièce(s))
CHF 79.51
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BES03RE
- Dimensions : Ø 30 x 83 mm
- Forme : M30x1.5
- Montage : non encastré
- Portée : 30 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 30 x 83 mm
- Surface active, matériau : PBT
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M30x1.5
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : non encastré
- Matériau du boîtier : laiton, revêtement sans nickel
- Portée : 30 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 300 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 10 ma
- Courant à vide E/S max., sans atténuation : 3 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 300 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 24 mm
- Hystérésis H max. (% de Sr) : 20.0%
- Distance de commutation nominale SN : 30 mm
- Distance de commutation réelle Sr : 30 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 640 A.
- Surface active, matériau : PBT
- Désignation de la distance de commutation : ■■
- Matériau du boîtier : laiton, revêtement sans nickel
- Marque : global
- Type de produit
Capteur inductif
- Type
BES03RE
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Distance de commutation (max.)
24 mm
- Fréquence de commutation
300 Hz
- Modèle
inductif
- Branchement
M12, 4 pôles
- Type de montage
non affleurant
- Taille
M30
- Matériau du boîtier
laiton
- Type de contact
1 PNP
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
83.00 mm
- Hauteur
83 m
- Diamètre
30 mm
- Dim.
(Ø x H) 30 mm x 83 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417377 BALLUFF Capteur inductif inductif BES03RE BES03RE M30 non affleurant PNP (Ø x H) 30 mm x 83 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417377 BALLUFF Capteur inductif inductif BES03RE BES03RE M30 non affleurant PNP (Ø x H) 30 mm x 83 m
Description
Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = Ø 30 x 83 mm, format = M30x1.5, montage = non affleurant, portée = 30 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 300 Hz, matériau du boîtier = laiton, revêtement sans nickel, surface active, matériau = PBT, connecteur = connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = cULus, CE ce, UKCA, WEEE
