Name: BALLUFF Capteur inductif inductif BES03LE BES03LE M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm Piece
Brand: BALLUFF
SKU: 3417074
Availability: BackOrder

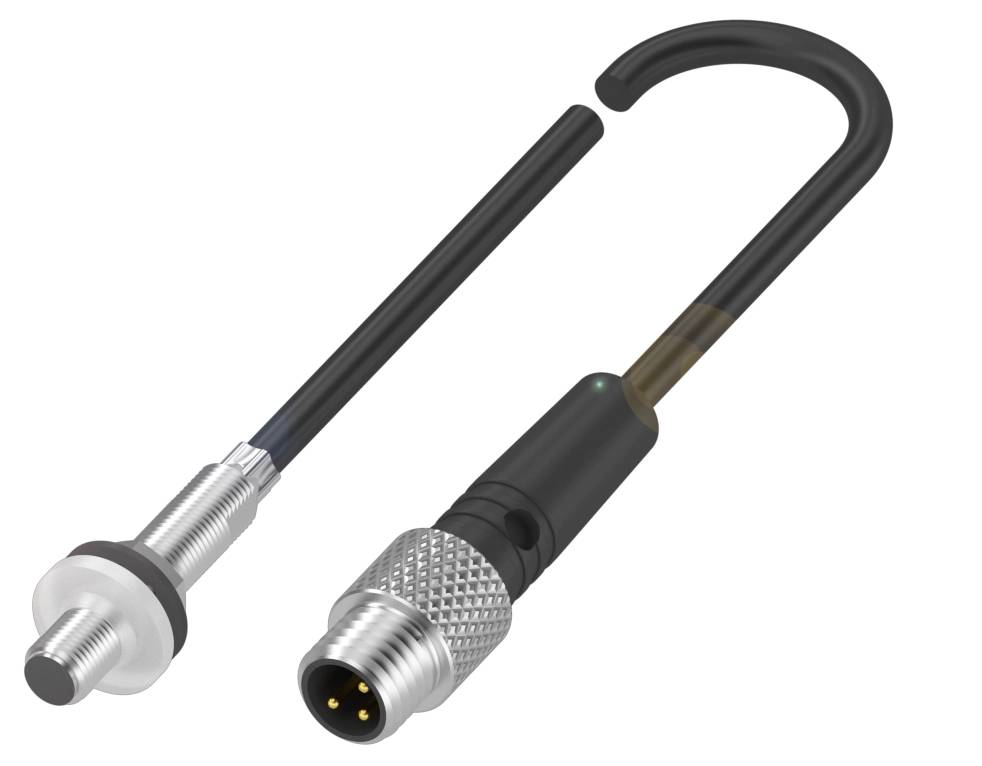

Un capteur avec un raccord fileté et un câble avec connecteur rond pour la connexion. Adapté aux applications industrielles.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Capteur inductif

Tension de fonctionnement max.

30.0 V

Sorties

PNP

Distance de commutation (max.)

0.65 mm

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 143.95 / pièce(s))

CHF 143.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Modèle cylindrique Balluff BES03LE pour les applications à haute pression

Dimensions : Ø 5 x 27 mm
Forme : M5x0.5
Montage affleuré
Portée : 0.8 mm
Sortie de commutation : PNP NF (NC)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 5 x 27 mm
Surface active, matériau : céramique
Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,30 m, PUR
Forme : M5x0.5
Tension de fonctionnement Ub : 10...30 VDC
Résistance à la pression max. : 100 bar
Montage affleuré
Matériau du boîtier : acier inoxydable
Portée : 0.8 mm
Sortie de commutation : PNP NF (NC)
Fréquence de commutation : 3000 Hz
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Caractéristiques supplémentaires :
Dimensions : Ø 5 x 27 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : non
Résistance de sortie Ra : collector ouvert
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt-à-l'emploi : 25 ms max
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 1 ma
Capacité de charge max. Pour Ue : 0,2 μF
Courant à vide IO max., atténué : 3 ma
Courant à vide E/S max., sans atténuation : 10 ma
Courant résiduel lr max. : 80 μA
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 3000 Hz
Chute de tension statique max. : 3 V.
Connexion : mâle M8 x 1, 3 pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 0,65 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 0,8 mm
Distance de commutation réelle Sr : 0,8 mm
Distance de commutation réelle Sr, tolérance : -10 %/+40 %
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 830 A.
Surface active, matériau : céramique
Couple de serrage : 1 Nm ±10 %
Taille M5x0.5
Longueur de fixation : 24.00 mm
Montage : encastrable
Sortie de commutation : PNP NF (NC)
Type de raccordement : câble avec connecteur, 0,30 m,|PUR
Diamètre du câble D : 3.00 mm
Longueur de câble L : 0.3 m
Matériau du boîtier : acier inoxydable
Matériau de gaine : PUR
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Degré de pollution : 3
Bague d'étanchéité, dimensions : 10.4 x 3.5 mm
Résistance à la pression max. : 100 bar
Résistance à la pression, remarque : résiste à la pression d'huile

Type d'emballage: Piece

Type de produit: Capteur inductif

Type: BES03LE

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Sorties: PNP

Longueur de câble: 0.30 m

Distance de commutation (max.): 0.65 mm

Fréquence de commutation: 3000 Hz

Modèle: inductif

Branchement: M5

Type de montage: affleurant

Taille: M5

Matériau du boîtier: acier inoxydable

Type de contact: 1 NF (R)

: IP67

Température min.: -25 °C

Température max.: 70 °C

Longueur: 27.00 mm

Diamètre: 5 mm

Dim.: (Ø x L) 5 mm x 27.00 mm

Tension nominale: 24 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417074 BALLUFF Capteur inductif inductif BES03LE BES03LE M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417074 BALLUFF Capteur inductif inductif BES03LE BES03LE M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm Piece

Description

Nos capteurs inductifs haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la butée de fin de course sur les vérins hydrauliques ou pour la surveillance de la position des soupapes. Dimensions=Ø 5 x 27 mm, format=M5x0.5, montage=encastré, portée=0.8 mm, sortie de commutation=PNP NF (NC), fréquence de commutation = 3000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = céramique, raccordement = câble avec connecteur, mâle M8x1, 3 pôles, 0,30 m, PUR, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, résistance à la pression max.=100 bar, indice de protection=IP67, homologation/conformité=CECUULUSEACWEEE
