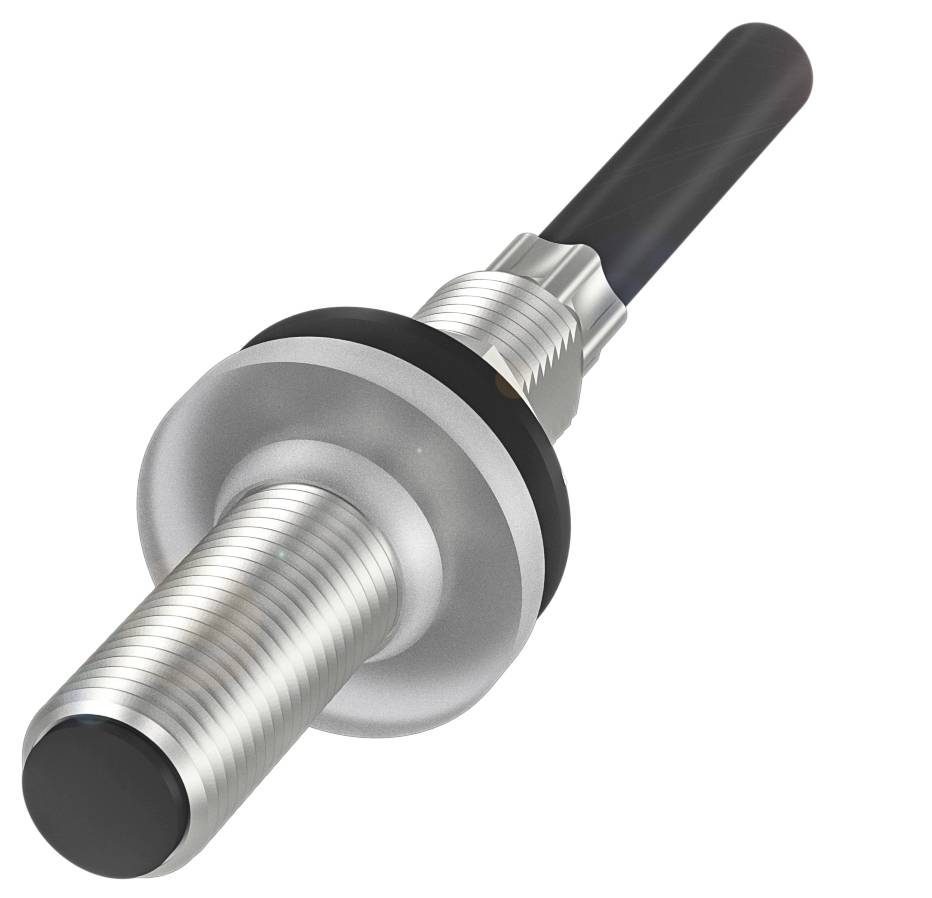

BALLUFF Capteur inductif inductif BES03L7 BES03L7 M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
0.65 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 123.91 / pièce(s))
CHF 123.91
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BES03L7 pour les applications à haute pression
- Dimensions : Ø 5 x 27 mm
- Forme : M5x0.5
- Montage affleuré
- Portée : 0.8 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 5 x 27 mm
- Surface active, matériau : céramique
- Raccordement : câble, 2.00 m, PUR
- Forme : M5x0.5
- Tension de fonctionnement Ub : 10...30 VDC
- Résistance à la pression max. : 100 bar
- Montage affleuré
- Matériau du boîtier : acier inoxydable
- Portée : 0.8 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 3000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 5 x 27 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : non
- Résistance de sortie Ra : collector ouvert
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt-à-l'emploi : 25 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 1 ma
- Capacité de charge max. Pour Ue : 0,2 μF
- Courant de ralenti E/S max., avec atténuation : 10 ma
- Courant à vide E/S max., sans atténuation : 3 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 3000 Hz
- Chute de tension statique max. : 3 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 0,65 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 0,8 mm
- Distance de commutation réelle Sr : 0,8 mm
- Distance de commutation réelle Sr, tolérance : -10 %/+40 %
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 830 A.
- Surface active, matériau : céramique
- Couple de serrage : 1 Nm ±10 %
- Taille M5x0.5
- Longueur de fixation : 24.00 mm
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Type de raccordement : câble, 2,00 m, PUR
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 2 m
- Matériau du boîtier : acier inoxydable
- Matériau de gaine : PUR
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Nombre de conducteurs : 3
- Section du conducteur : 0.14 mm²
- Bague d'étanchéité, dimensions : 10.4 x 3.5 mm
- Résistance à la pression max. : 100 bar
- Résistance à la pression, remarque : résiste à la pression d'huile
- Type de produit
Capteur inductif
- Type
BES03L7
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Longueur de câble
2.00 m
- Distance de commutation (max.)
0.65 mm
- Fréquence de commutation
3000 Hz
- Modèle
inductif
- Branchement
M5
- Type de montage
affleurant
- Taille
M5
- Matériau du boîtier
acier inoxydable
- Type de contact
1 PNP
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
27.00 mm
- Diamètre
5 mm
- Dim.
(Ø x L) 5 mm x 27.00 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416976 BALLUFF Capteur inductif inductif BES03L7 BES03L7 M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416976 BALLUFF Capteur inductif inductif BES03L7 BES03L7 M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm
Description
Nos capteurs inductifs haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la butée de fin de course sur les vérins hydrauliques ou pour la surveillance de la position des soupapes. Dimensions=Ø 5 x 27 mm, format=M5x0.5, montage=encastré, portée=0.8 mm, sortie de commutation=PNP N/O (NO), fréquence de commutation = 3000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = céramique, raccordement = câble, 2,00 m, PUR, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, résistance à la pression max.=100 bar, indice de protection = IP67, homologation/conformité = CECULUSEACWEEE
