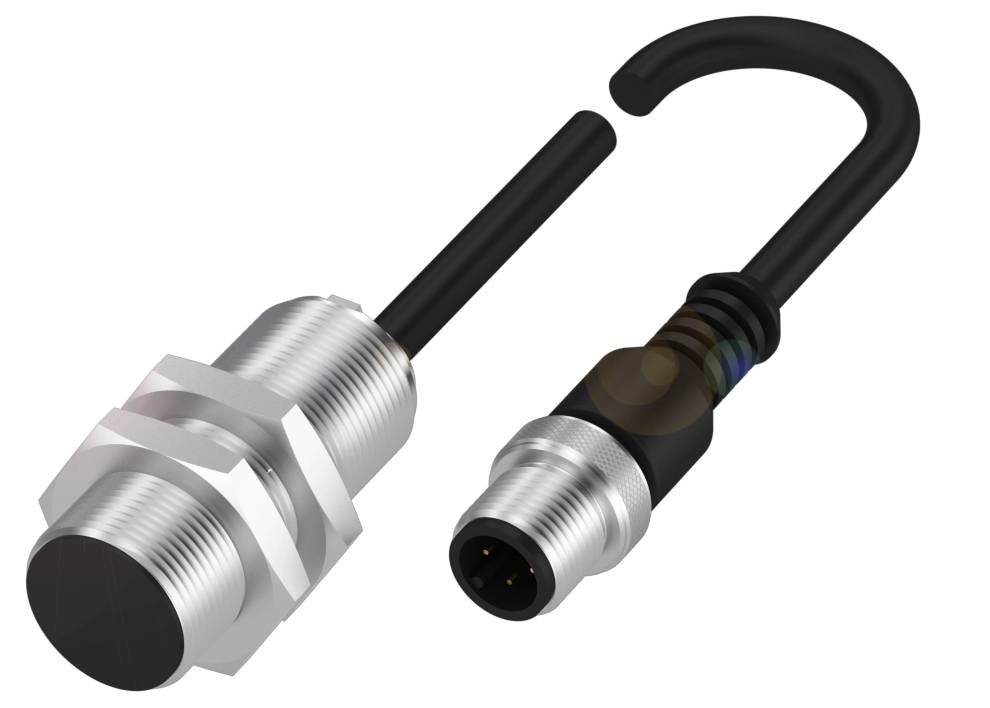

BALLUFF Capteur inductif inductif BES03FJ BES03FJ M18 affleurant (Ø x H) 18 mm x 46 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
36.0 V
Distance de commutation (max.)
5.6 mm
Modèle
inductif
Branchement
M18
Fiche technique (PDF)
Nombre
Total (CHF 101.71 / pièce(s))
CHF 101.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de proximité inductif Balluff BES03FJ
- Dimensions : Ø 18 x 46 mm
- Forme : M18x1
- Montage affleuré
- Portée : 7 mm
- Sortie de commutation : pôle N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 46 mm
- Surface active, matériau : LCP/PTFE
- Connexion : câble avec connecteur, connecteur M12x1, 4 pôles, 0,30 m, PUR
- Forme : M18x1
- Tension de fonctionnement Ub : 10...36 VDC
- Montage affleuré
- Matériau du boîtier : laiton, revêtement, PTFE
- Portée : 7 mm
- Sortie de commutation : pôle N/O (NO)
- Fréquence de commutation : 600 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 18 x 46 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 50 ms.
- Tension de fonctionnement Ub : 10...36 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 5 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant résiduel lr max. : 600 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 600 Hz
- Chute de tension statique max. : 4.2 V
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 5.6 mm
- Hystérésis H max. (% de Sr) : 20.0%
- Distance de commutation nominale SN : 7 mm
- Distance de commutation réelle Sr : 7 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- Surface active, matériau : LCP/PTFE
- Couple de serrage : 15 Nm
- Taille M18x1
- Longueur de fixation : 40.00 mm
- Montage : encastrable
- Sortie de commutation : pôle N/O (NO)
- Type de raccordement : câble avec connecteur, 0,30 m,|PUR
- Diamètre de câble D : 4,70 mm
- Longueur de câble L : 0.3 m
- Désignation de la distance de commutation : ■■
- Matériau du boîtier : laiton, revêtement, PTFE
- Matériau de gaine : PUR, réticulé par rayonnement
- Type de produit
Capteur inductif
- Type
BES03FJ
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
36.0 V
- Tension de fonctionnement
10.0 - 36.0 V
- Longueur de câble
0.30 m
- Distance de commutation (max.)
5.6 mm
- Fréquence de commutation
600 Hz
- Modèle
inductif
- Branchement
M18
- Type de montage
affleurant
- Taille
M18
- Matériau du boîtier
laiton
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
46.00 mm
- Hauteur
46 m
- Diamètre
18 mm
- Dim.
(Ø x H) 18 mm x 46 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417129 BALLUFF Capteur inductif inductif BES03FJ BES03FJ M18 affleurant (Ø x H) 18 mm x 46 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417129 BALLUFF Capteur inductif inductif BES03FJ BES03FJ M18 affleurant (Ø x H) 18 mm x 46 m
Description
Dimensions = Ø 18 x 46 mm, format = M18x1, montage = encastré, portée = 7 mm, sortie de commutation = pôle N/O (NO), fréquence de commutation = 600 Hz, matériau du boîtier = laiton, protection de surface = revêtement, PTFE, surface active, matériau=LCP/PTFE, raccordement=câble avec connecteur, connecteur M12x1, 4 pôles, 0,30 m, PUR, tension de fonctionnement Ub=10...36 VDC, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=EACCULusCeCEE
