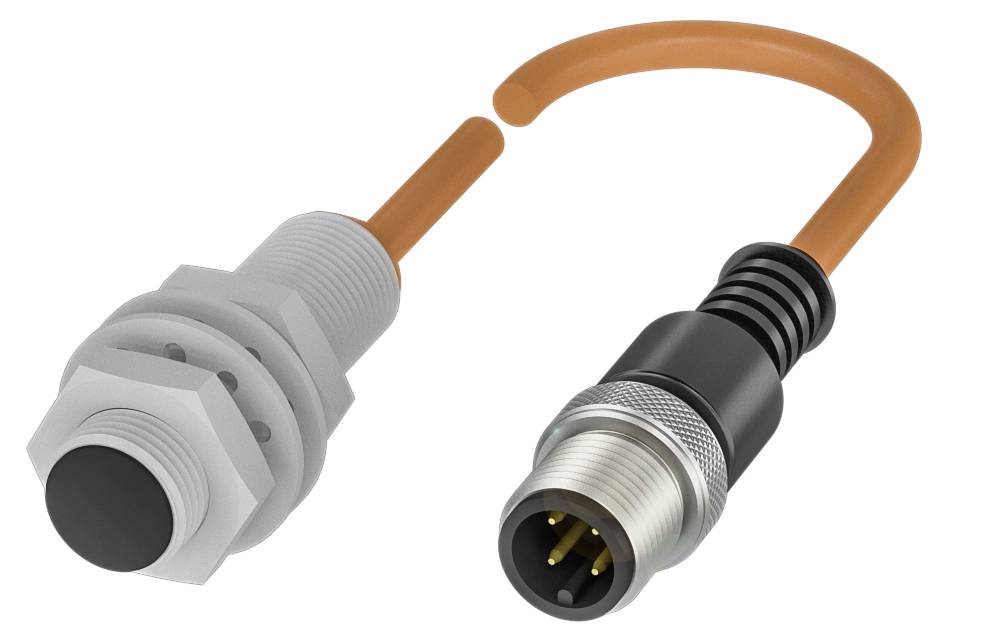

BALLUFF Capteur inductif inductif BES039W BES039W M12 affleurant (Ø x H) 12 mm x 43 m Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur inductif
Tension de fonctionnement max.
36.0 V
Distance de commutation (max.)
2.4 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 83.21 / pièce(s))
CHF 83.21
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de proximité inductif BES039W Balluff
- Dimensions : Ø 12 x 43 mm
- Forme : M12x1
- Montage affleuré
- Portée : 3 mm
- Sortie de commutation : pôle N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 43 mm
- Surface active, matériau : LCP/PTFE
- Connexion : câble avec connecteur, connecteur M12x1, 4 pôles, 0,30 m, PUR
- Forme : M12x1
- Tension de fonctionnement Ub : 10...36 VDC
- Montage affleuré
- Matériau du boîtier : laiton, revêtement, PTFE
- Portée : 3 mm
- Sortie de commutation : pôle N/O (NO)
- Fréquence de commutation : 1300 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 12 x 43 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 50 ms.
- Tension de fonctionnement Ub : 10...36 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 5 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant résiduel lr max. : 600 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1300 Hz
- Chute de tension statique max. : 4.2 V
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 2.4 mm
- Hystérésis H max. (% de Sr) : 20.0%
- Distance de commutation nominale SN : 3 mm
- Distance de commutation réelle Sr : 3 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 315 A.
- Surface active, matériau : LCP/PTFE
- Couple de serrage : 10 Nm
- Taille M12x1
- Longueur de fixation : 40.00 mm
- Montage : encastrable
- Sortie de commutation : pôle N/O (NO)
- Type de raccordement : câble avec connecteur, 0,30 m,|PUR
- Diamètre de câble D : 4,70 mm
- Longueur de câble L : 0.3 m
- Désignation de la distance de commutation : ■■
- Matériau du boîtier : laiton, revêtement, PTFE
- Matériau de gaine : PUR, réticulé par rayonnement
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Type d'emballage
Piece
- Type de produit
Capteur inductif
- Type
BES039W
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
36.0 V
- Tension de fonctionnement
10.0 - 36.0 V
- Longueur de câble
0.30 m
- Distance de commutation (max.)
2.4 mm
- Fréquence de commutation
1300 Hz
- Modèle
inductif
- Branchement
M12
- Type de montage
affleurant
- Taille
M12
- Matériau du boîtier
laiton
- Type de contact
1 NO (T)
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
43.00 mm
- Hauteur
43 m
- Diamètre
12 mm
- Dim.
(Ø x H) 12 mm x 43 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417167 BALLUFF Capteur inductif inductif BES039W BES039W M12 affleurant (Ø x H) 12 mm x 43 m Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417167 BALLUFF Capteur inductif inductif BES039W BES039W M12 affleurant (Ø x H) 12 mm x 43 m Piece
Description
Dimensions=Ø 12 x 43 mm, format=M12x1, montage=encastré, portée=3 mm, sortie de commutation=pôles N/O (NO), fréquence de commutation = 1300 Hz, matériau du boîtier = laiton, protection de surface = revêtement, PTFE, surface active, matériau=LCP/PTFE, raccordement=câble avec connecteur, connecteur M12x1, 4 pôles, 0,30 m, PUR, tension de fonctionnement Ub=10...36 VDC, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=CECULUSEACWEEE
