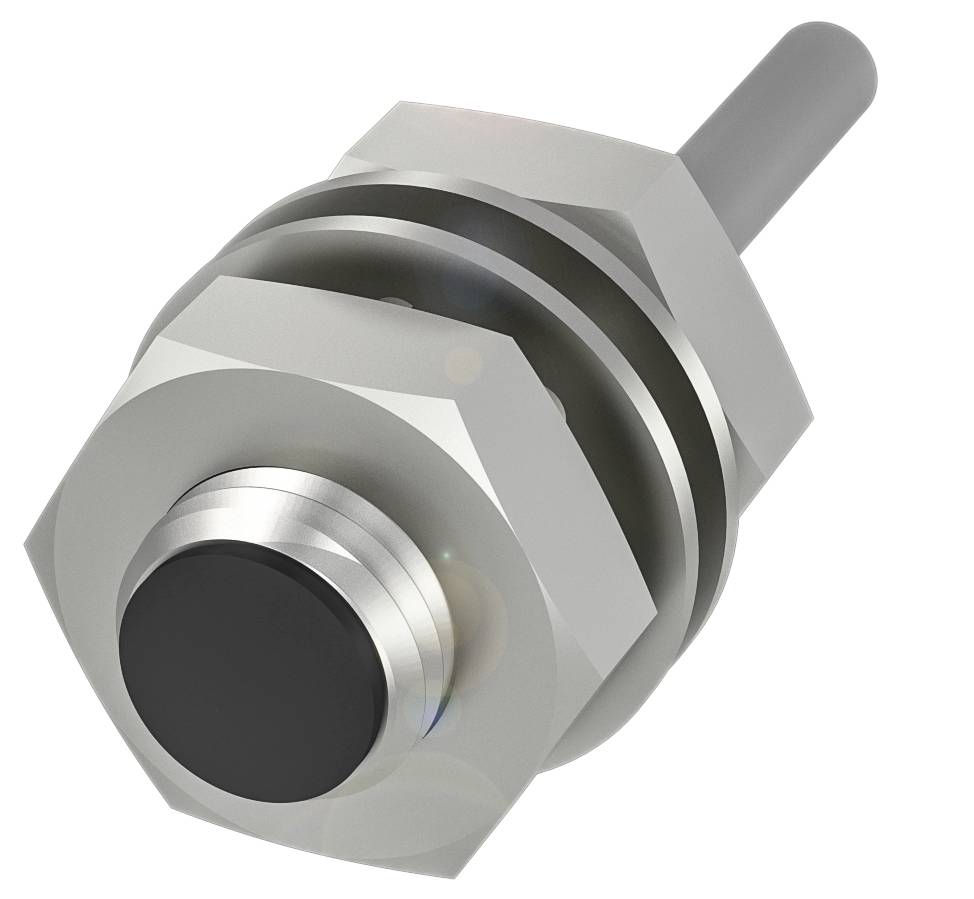

BALLUFF Capteur inductif inductif BES034R BES034R M8 affleurant PNP (Ø x L) 8 mm x 20.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Distance de commutation (max.)
1.2 mm
Sorties
PNP
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 146.11 / pièce(s))
CHF 155.94
-6 %
CHF 146.11
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BES034R version cylindrique miniature
- Dimensions : Ø 8 x 20 mm
- Format : M8x1
- Montage affleuré
- Portée maximale : 1.5 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 8 x 20 mm
- Surface active, matériau : PBT
- Raccordement : câble, 3.00 m, PVC
- Format : M8x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : acier inoxydable
- Portée maximale : 1.5 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 4000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 8 x 20 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 10 ma
- Courant à vide E/S max., sans atténuation : 3 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 4000 Hz
- Chute de tension statique max. : 2,5 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1.2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 1,5 mm
- Distance de commutation réelle Sr : 1,5 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 830 A.
- Surface active, matériau : PBT
- Couple de serrage : 8 Nm
- Taille M8x1
- Longueur de fixation : 19,50 mm
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Type de raccordement : câble, 3.00 m, PVC
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 3 m
- Matériau du boîtier : acier inoxydable
- Matériau de gaine : PVC
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Nombre de conducteurs : 3
- Section du conducteur : 0.14 mm²
- Écart par rapport au type de base : longueur du boîtier
- Type de produit
Capteur inductif
- Type
BES034R
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Distance de commutation (max.)
1.2 mm
- Sorties
PNP
- Matériau du boîtier
acier inoxydable
- Modèle
inductif
- Type de montage
affleurant
- Taille
M8
- Branchement
M8
- Longueur de câble
3.00 m
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Longueur
20.00 mm
- Diamètre
8 mm
- Dim.
(Ø x L) 8 mm x 20.00 mm
- Contenu
1 pc(s)
- Tension nominale
24 V
- Fréquence de commutation
4000 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416695 BALLUFF Capteur inductif inductif BES034R BES034R M8 affleurant PNP (Ø x L) 8 mm x 20.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416695 BALLUFF Capteur inductif inductif BES034R BES034R M8 affleurant PNP (Ø x L) 8 mm x 20.00 mm
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions=Ø 8 x 20 mm, format=M8x1, montage=encastré, portée=1,5 mm, sortie de commutation=PNP N/O (NO), fréquence de commutation = 4000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = PBT, raccordement = câble, 3.00 m, PVC, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=CULUSCEEACWEEE
