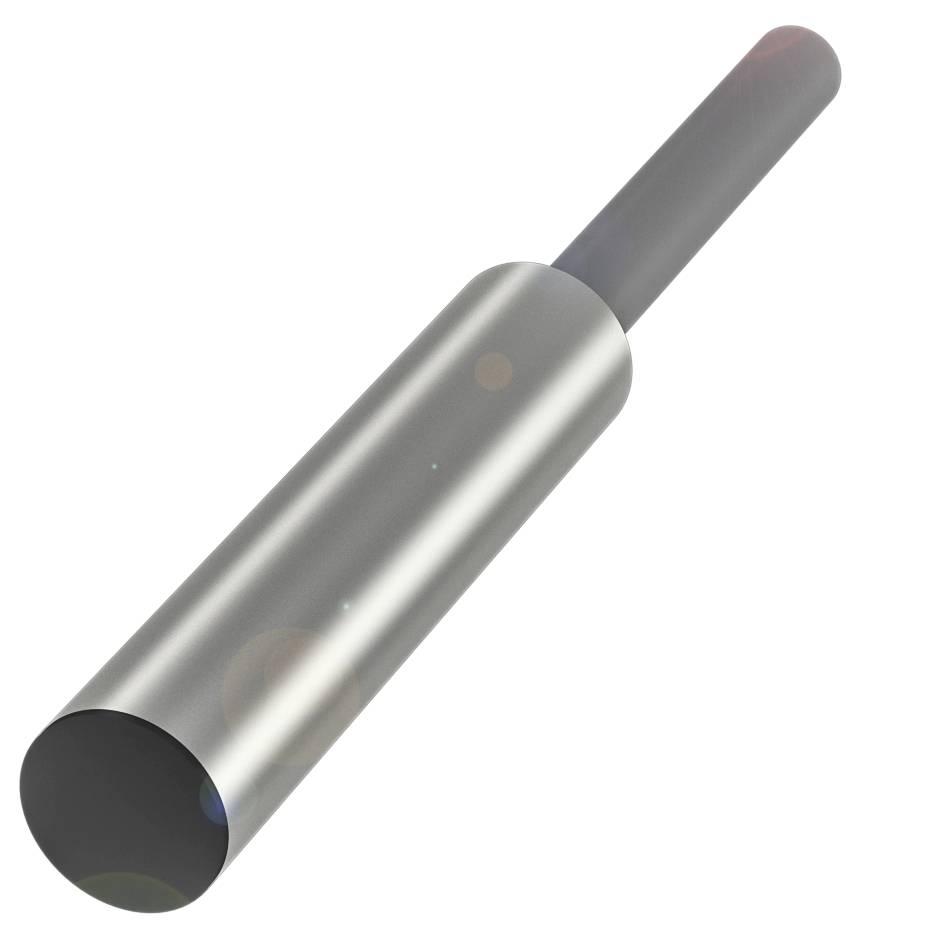

BALLUFF Capteur inductif inductif BES02ZR BES02ZR affleurant NPN (Ø x L) 6.5 mm x 30.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
9.0 V
Sorties
NPN
Distance de commutation (max.)
0.8 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 70.26 / pièce(s))
CHF 70.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BES02ZR version cylindrique sans filetage pour les zones potentiellement explosives
- Dimensions : Ø 6,5 x 30 mm
- Forme : D6.5
- Montage affleuré
- Portée :1 mm
- Interface : NAMUR
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 6,5 x 30 mm
- Surface active, matériau : PBT/thermodurcissable
- Raccordement : câble, 2.00 m, PVC
- Forme : D6.5
- Tension de fonctionnement Ub : 7,7...9 VDC
- Montage affleuré
- Ex catégorie : ATEX : 1D (EPL DA)
- ATEX : 2D (EPL DB)
- ATEX : 2G (EPL Gb) Gb)
- ATEX : 3D (EPL DC)
- ATEX : 3G (EPL GC)
- ATEX : 1G (EPL GA)
- Matériau du boîtier : laiton, revêtement sans nickel
- Portée :1 mm
- Fréquence de commutation : 2000 Hz
- Interface : NAMUR
- Indice de protection : IP67
- Température ambiante : -20...70 °C.
- Caractéristiques supplémentaires :
- Dimensions : Ø 6,5 x 30 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : non
- Tension assignée de fonctionnement Ue DC : 8.2 V
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. : 1 ms.
- Tension de fonctionnement Ub : 7,7...9 VDC
- Fréquence de commutation : 2000 Hz
- Protection contre l'inversion de polarité : non
- Distance de commutation sécurisée sa : 0,8 mm
- Distance de commutation nominale SN : 1 mm
- Distance de commutation réelle Sr : 1 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 4816 A.
- Surface active, matériau : PBT/thermodurcissable
- Taille D6.5
- Longueur de fixation : 30 mm
- Montage : encastrable
- Type de raccordement : câble, 2.00 m, PVC
- Longueur de câble L : 2 m
- Matériau du boîtier : laiton, revêtement sans nickel
- Matériau de gaine : PVC
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : -20...70 °C.
- Nombre de conducteurs : 2
- Section du conducteur : 0.14 mm²
- Interface : NAMUR
- Marquage ex : ATEX : ex II 1G ex ia IIC T6 GA ta :|-20 … 55 °C|ex II 2G ex ia IIC T6 Gb ta Gb : -20 …|70 °C|ex 1D ex ia IIIC T90°C ta : -20 … 70 °C|NEC NEC : CSA/FM classe I, division 1,|groupes ABCD|classe II, classe III|groupes de classe III
- Résistance de mesure RV : 1000 ohms
- Inductance interne Li max. : 0,07 NH
- Capacité interne : 80 nF
- Consommation de courant max., atténuée : 1 ma
- Consommation de courant min., sans atténuation : 2.1 ma
- Résistance en série RV autorisée : 550...1100 ohms
- Type de produit
Capteur inductif
- Type
BES02ZR
- Tension de fonctionnement min.
7.7 V
- Tension de fonctionnement max.
9.0 V
- Tension de fonctionnement
7.7 - 9.0 V
- Sorties
NPN
- Longueur de câble
2.00 m
- Distance de commutation (max.)
0.8 mm
- Fréquence de commutation
2000 Hz
- Modèle
inductif
- Branchement
câble
- Type de montage
affleurant
- Matériau du boîtier
laiton
IP67
- Température min.
-20 °C
- Température max.
70 °C
- Longueur
30.00 mm
- Diamètre
6.5 mm
- Dim.
(Ø x L) 6.5 mm x 30.00 mm
- Tension nominale
8.2 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417002 BALLUFF Capteur inductif inductif BES02ZR BES02ZR affleurant NPN (Ø x L) 6.5 mm x 30.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417002 BALLUFF Capteur inductif inductif BES02ZR BES02ZR affleurant NPN (Ø x L) 6.5 mm x 30.00 mm
Description
Pour toutes les zones ex, nous vous demandons des capteurs inductifs. Le domaine d'utilisation de ces interrupteurs sans usure va des zones 2/22, où une atmosphère explosive se produit rarement (catégorie 3G/3D) aux zones 0/20, où le risque d'explosion est le plus élevé. Avec de nombreuses variantes de capteurs, nous proposons un large éventail d'applications pour vous permettre de résoudre les besoins les plus divers. La gamme complète comprend par exemple des capteurs haute pression jusqu'à 500 bar ou des capteurs avec une plage de température étendue - et ce dans différents types de construction. Nous vous proposons également des accessoires adaptés, tels que des amplificateurs de coupure NAMUR ou des câbles de raccordement. Dimensions = Ø 6,5 x 30 mm, format = D6.5, montage = affleurant, portée = 1 mm, interface = NAMUR, fréquence de commutation = 2000 Hz, matériau du boîtier = laiton, revêtement sans nickel, surface active, matériau = PBT/Duroplast, connexion = câble, 2.00 m, PVC, tension de fonctionnement Ub = 7.7...9 VDC, température ambiante = -20...70 °C, ex catégorie = ATEX : 1D (EPL DA), ATEX : 2D (EPL dB), ATEX : 2G (EPL Gb), ATEX : 3D (EPL DC), ATEX : 3G (EPL GC), ATEX : 1G (EPL GA), conforme à la norme IP67, ce = certification cCSAus, WEEE
