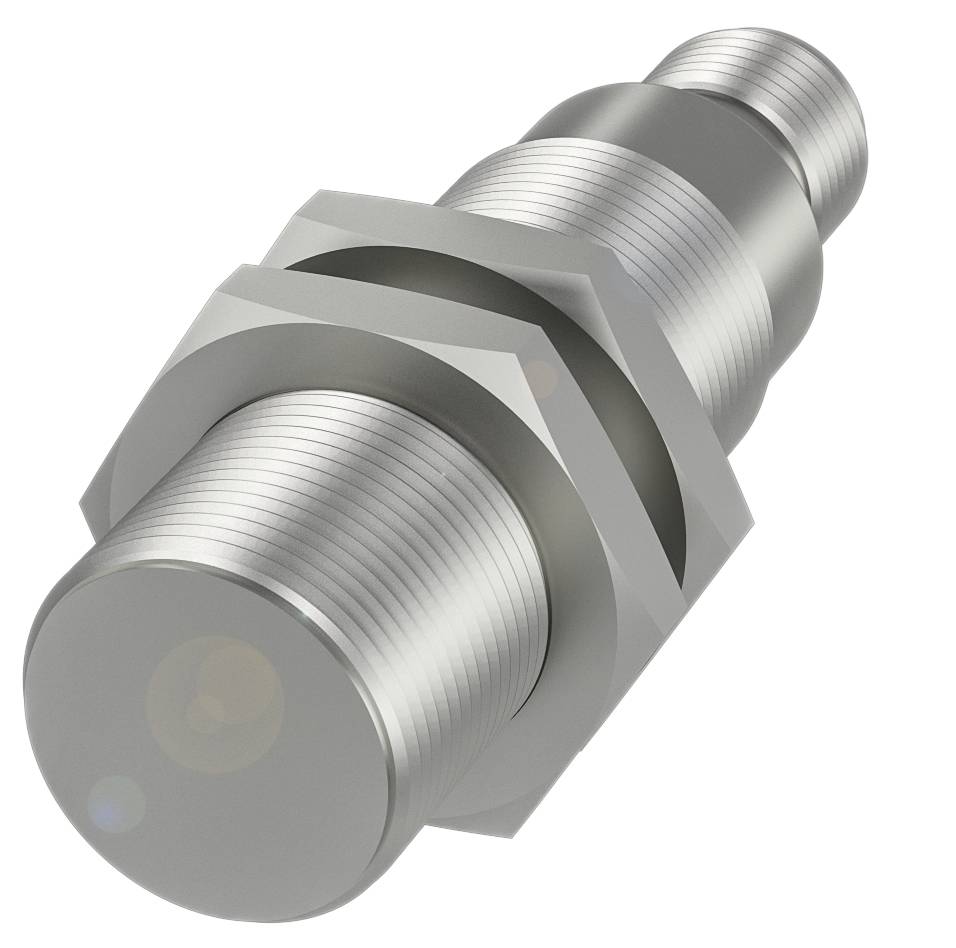

BALLUFF Capteur inductif inductif BES02Y2 BES02Y2 affleurant NPN (Ø x H) 18 mm x 63.5 m Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
NPN
Distance de commutation (max.)
8.1 mm
Fiche technique (PDF)
Nombre
Total (CHF 110.96 / pièce(s))
CHF 110.96
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BES02Y2 pour les applications à haute pression
- Dimensions : Ø 18 x 63,5 mm
- Forme : M18x1
- Montage affleuré
- Portée : 10 mm
- Sortie de commutation : NPN N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 63.5 mm
- Surface active, matériau : acier inoxydable
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M18x1
- Tension de fonctionnement Ub : 10...30 VDC
- Résistance à la pression max. : 60 bar
- Montage affleuré
- Matériau du boîtier : acier inoxydable
- Portée : 10 mm
- Sortie de commutation : NPN N/O (NO)
- Fréquence de commutation : 200 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 18 x 63,5 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra : 47.0 kOhm
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 35 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant de ralenti E/S max., avec atténuation : 16 ma
- Courant à vide E/S max., sans atténuation : 9 ma
- Courant résiduel lr max. : 100 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 200 Hz
- Chute de tension statique max. : 2 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 8.1 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 10 mm
- Distance de commutation réelle Sr : 10 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 375 A.
- Surface active, matériau : acier inoxydable
- Couple de serrage : 50 Nm ±10 %
- Taille M18x1
- Longueur de fixation : 42,00 mm
- Montage : encastrable
- Sortie de commutation : NPN N/O (NO)
- Désignation de la distance de commutation : ■■
- Matériau du boîtier : acier inoxydable
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Résistance à la pression max. : 60 bar
- Résistance à la pression, remarque : résistant à la pression
- Type d'emballage
Piece
- Type de produit
Capteur inductif
- Type
BES02Y2
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
NPN
- Distance de commutation (max.)
8.1 mm
- Fréquence de commutation
200 Hz
- Modèle
inductif
- Branchement
M18
- Type de montage
affleurant
- Matériau du boîtier
acier inoxydable
- Type de contact
1 NO (T)
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
63.50 mm
- Hauteur
63.5 m
- Diamètre
18 mm
- Dim.
(Ø x H) 18 mm x 63.5 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417479 BALLUFF Capteur inductif inductif BES02Y2 BES02Y2 affleurant NPN (Ø x H) 18 mm x 63.5 m Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417479 BALLUFF Capteur inductif inductif BES02Y2 BES02Y2 affleurant NPN (Ø x H) 18 mm x 63.5 m Piece
Description
Nos capteurs inductifs haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la butée de fin de course sur les vérins hydrauliques ou pour la surveillance de la position des soupapes. Dimensions = Ø 18 x 63.5 mm, format = M18x1, montage = encastré, portée = 10 mm, sortie de commutation = NPN N/O (NO), fréquence de commutation = 200 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = acier inoxydable, raccordement = connecteur, M12x1 mâle, 4 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=CECUULUSEACWEEE
