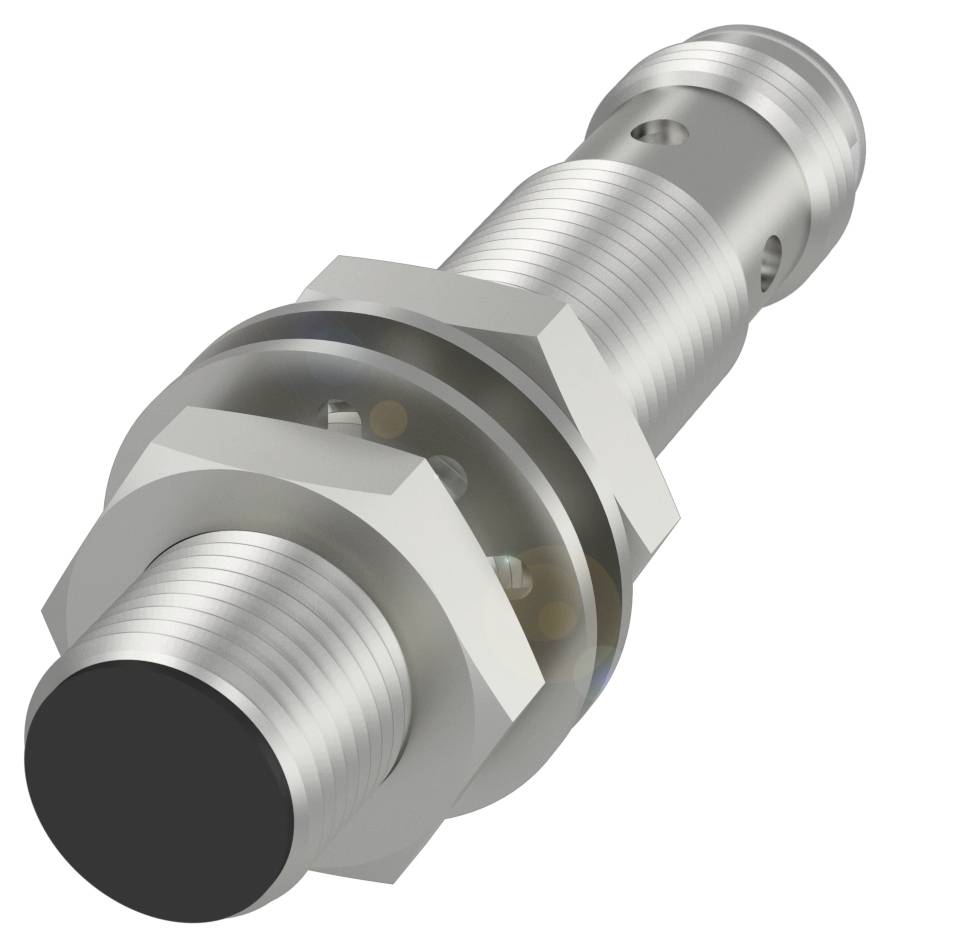

BALLUFF Capteur inductif inductif BES02WZ BES02WZ M12 quasi affleurant PNP (Ø x L) 12 mm x 60.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Type de contact
1 PNP
Distance de commutation (max.)
4.8 mm
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 92.46 / pièce(s))
CHF 92.46
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de proximité inductif BES02WZ Balluff
- Dimensions : Ø 12 x 60 mm
- Forme : M12x1
- Montage/encastrement quasiment affleuré
- Portée : 6 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 60 mm
- Surface active, matériau : PBT
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Forme : M12x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage/encastrement quasiment affleuré
- Matériau du boîtier : laiton, revêtement sans nickel
- Portée : 6 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 1000 Hz
- Indice de protection : IP68, selon BWN Pr 20
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 12 x 60 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra : 47.0 kOhm
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 35 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1,5 μF
- Courant à vide E/S max., atténué : 11 ma
- Courant à vide E/S max., sans atténuation : 7 ma
- Courant résiduel lr max. : 100 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1000 Hz
- Classe de protection : II
- Chute de tension statique max. : 1.3 V
- Connexion : connecteur M12x1, 3 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 4,8 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 6 mm
- Distance de commutation réelle Sr : 6 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 625 A.
- Surface active, matériau : PBT
- Couple de serrage : 10 Nm
- Taille M12x1
- Longueur de fixation : 44.50 mm
- Montage/encastrement quasiment affleuré
- Sortie de commutation : PNP N/O (NO)
- Désignation de la distance de commutation : ■■■
- Matériau du boîtier : laiton, revêtement sans nickel
- Type de produit
Capteur inductif
- Type
BES02WZ
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 PNP
- Distance de commutation (max.)
4.8 mm
- Sorties
PNP
- Matériau du boîtier
laiton
- Modèle
inductif
- Type de montage
quasi affleurant
- Taille
M12
- Branchement
M12
- Température min.
-25 °C
- Température max.
85 °C
IP68
- Longueur
60.00 mm
- Diamètre
12 mm
- Dim.
(Ø x L) 12 mm x 60.00 mm
- Contenu
1 pc(s)
- Tension nominale
24 V
- Fréquence de commutation
1000 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416659 BALLUFF Capteur inductif inductif BES02WZ BES02WZ M12 quasi affleurant PNP (Ø x L) 12 mm x 60.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416659 BALLUFF Capteur inductif inductif BES02WZ BES02WZ M12 quasi affleurant PNP (Ø x L) 12 mm x 60.00 mm
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions=Ø 12 x 60 mm, format=M12x1, montage=quasi-encastré, portée=6 mm, sortie de commutation=PNP N/O (NO), fréquence de commutation = 1000 Hz, matériau du boîtier = laiton, protection de surface = revêtement sans nickel, surface active, matériau = PBT, connecteur=connecteur, connecteur M12x1, 3 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...85 °C, indice de protection=IP68, homologation/conformité=CECULUSEACWEEE
