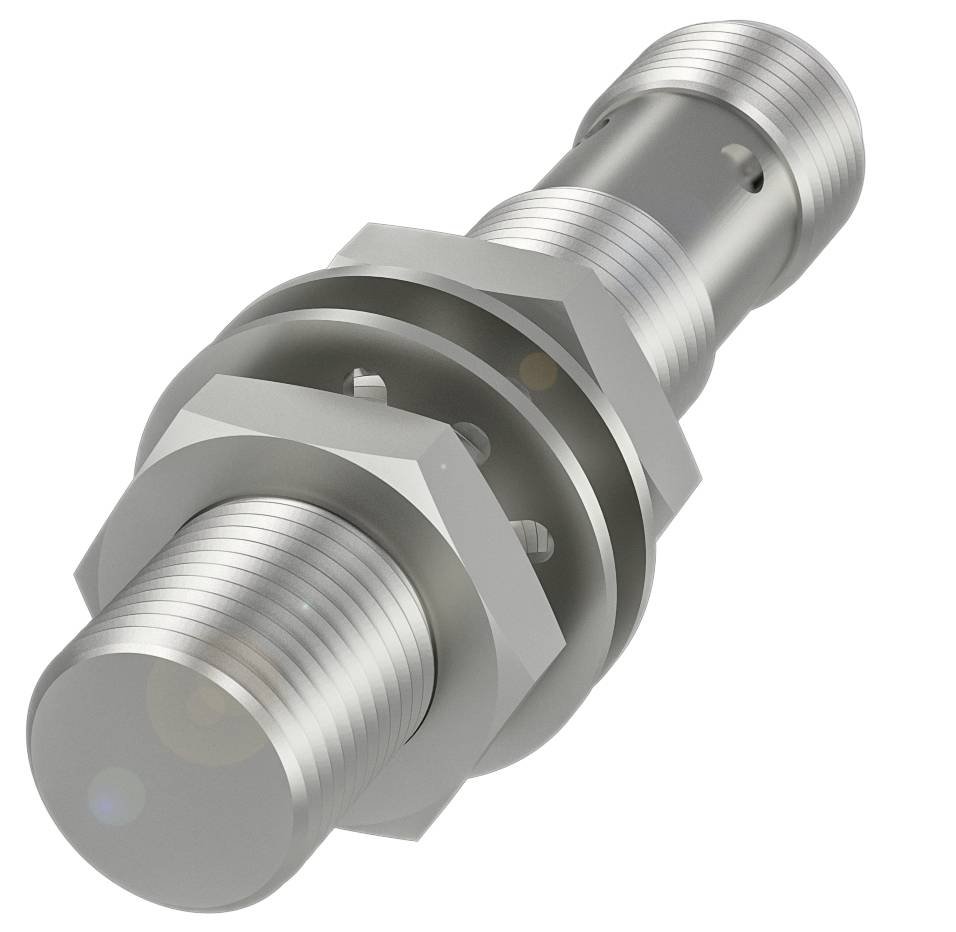

BALLUFF Capteur inductif inductif BES02WF BES02WF M12 quasi affleurant NPN (Ø x L) 12 mm x 60.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
NPN
Distance de commutation (max.)
4.9 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 98.01 / pièce(s))
CHF 98.01
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique BES02WF Balluff pour applications à haute pression
- Dimensions : Ø 12 x 60 mm
- Forme : M12x1
- Montage/encastrement quasiment affleuré
- Portée : 6 mm
- Sortie de commutation : NPN N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 60 mm
- Surface active, matériau : acier inoxydable
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M12x1
- Tension de fonctionnement Ub : 10...30 VDC
- Résistance à la pression max. : 80 bar
- Montage/encastrement quasiment affleuré
- Matériau du boîtier : acier inoxydable
- Portée : 6 mm
- Sortie de commutation : NPN N/O (NO)
- Fréquence de commutation : 400 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 12 x 60 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra : 47.0 kOhm
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt à l'emploi : 60 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant de ralenti E/S max., avec atténuation : 16 ma
- Courant à vide E/S max., sans atténuation : 9 ma
- Courant résiduel lr max. : 100 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 400 Hz
- Chute de tension statique max. : 2 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 4.9 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 6 mm
- Distance de commutation réelle Sr : 6 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 335 A.
- Surface active, matériau : acier inoxydable
- Couple de serrage : 10 Nm ±10 %
- Taille M12x1
- Longueur de fixation : 41,00 mm
- Montage/encastrement quasiment affleuré
- Sortie de commutation : NPN N/O (NO)
- Désignation de la distance de commutation : ■■■
- Matériau du boîtier : acier inoxydable
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Résistance à la pression max. : 80 bar
- Résistance à la pression, remarque : résistant à la pression
- Type de produit
Capteur inductif
- Type
BES02WF
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
NPN
- Distance de commutation (max.)
4.9 mm
- Fréquence de commutation
400 Hz
- Modèle
inductif
- Branchement
M12
- Type de montage
quasi affleurant
- Taille
M12
- Propriété du matériau
inoxydable
- Matériau du boîtier
acier inoxydable
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
60.00 mm
- Diamètre
12 mm
- Dim.
(Ø x L) 12 mm x 60.00 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417348 BALLUFF Capteur inductif inductif BES02WF BES02WF M12 quasi affleurant NPN (Ø x L) 12 mm x 60.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417348 BALLUFF Capteur inductif inductif BES02WF BES02WF M12 quasi affleurant NPN (Ø x L) 12 mm x 60.00 mm
Description
Nos capteurs inductifs haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la butée de fin de course sur les vérins hydrauliques ou pour la surveillance de la position des soupapes. Dimensions=Ø 12 x 60 mm, format=M12x1, montage=quasi-encastré, portée=6 mm, sortie de commutation=NPN N/O (NO), fréquence de commutation = 400 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = acier inoxydable, raccordement = connecteur, M12x1 mâle, 4 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=CECUULUSEACWEEE
