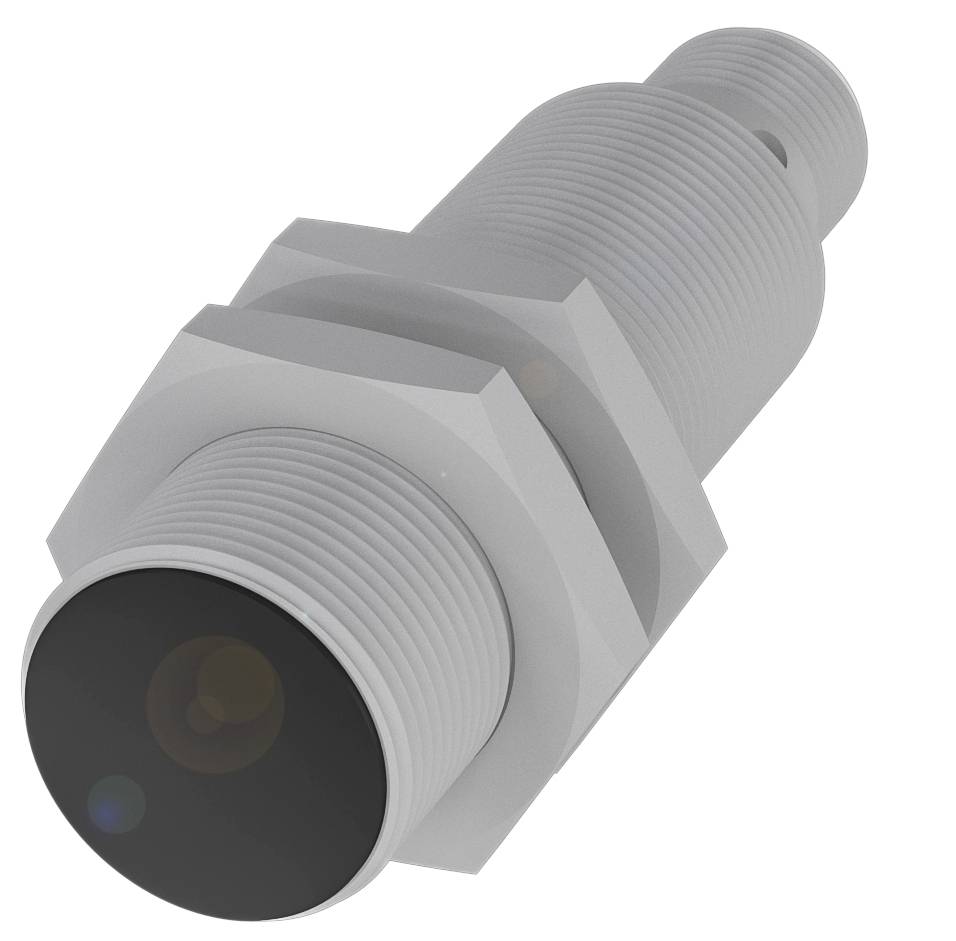

BALLUFF Capteur inductif inductif BES02KE BES02KE M18 x 1 affleurant PNP (Ø x L) 18 mm x 65.00 mm Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
5.5 mm
Fiche technique (PDF)
Nombre
Total (CHF 194.22 / pièce(s))
CHF 194.22
excl. TVA
Livraison gratuite
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique BES02KE Balluff pour les applications à champ magnétique
- Dimensions : Ø 18 x 65 mm
- Forme : M18x1
- Montage affleuré
- Portée : 7 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 65 mm
- Surface active, matériau : revêtement céramique
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M18x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : laiton, revêtement, PTFE
- Résistant au champ magnétique : résistant au champ magnétique (AC/DC)
- Portée : 7 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 50 Hz
- Indice de protection : IP67
- Température ambiante : 5...60 °C.
- Propriétés supplémentaires : résistant à la soudure
- Caractéristiques supplémentaires :
- Dimensions : Ø 18 x 65 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 15 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 9 ma
- Courant à vide E/S max., sans atténuation : 6 ma
- Courant résiduel lr max. : 20 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 50 Hz
- Classe de protection : II
- Chute de tension statique max. : 2,5 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 5,5 mm
- Hystérésis H max. (% de Sr) : 20.0%
- Distance de commutation nominale SN : 7 mm
- Distance de commutation réelle Sr : 7 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 15%
- Précision de répétition max. (% de Sr) : 5,0%
- Surface active, matériau : revêtement céramique
- Couple de serrage : 12 Nm
- Taille M18x1
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Désignation de la distance de commutation : ■■
- Matériau du boîtier : laiton, revêtement, PTFE
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : 5...60 °C.
- Degré de pollution : 3
- Propriétés supplémentaires : résistant à la soudure
- Intensité du champ magnétique, champ parasite : 100 kA/M.
- Déviation par rapport au type de base : revêtement céramique
- Résistant au champ magnétique : résistant au champ magnétique (AC/DC)
- Type d'emballage
Piece
- Type de produit
Capteur inductif
- Type
BES02KE
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Distance de commutation (max.)
5.5 mm
- Fréquence de commutation
50 Hz
- Modèle
inductif
- Branchement
M18
- Type de montage
affleurant
- Taille
M18 x 1
- Matériau du boîtier
laiton
- Type de contact
1 NO (T)
IP67
- Température min.
5 °C
- Température max.
60 °C
- Longueur
65.00 mm
- Diamètre
18 mm
- Dim.
(Ø x L) 18 mm x 65.00 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417097 BALLUFF Capteur inductif inductif BES02KE BES02KE M18 x 1 affleurant PNP (Ø x L) 18 mm x 65.00 mm Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417097 BALLUFF Capteur inductif inductif BES02KE BES02KE M18 x 1 affleurant PNP (Ø x L) 18 mm x 65.00 mm Piece
Description
Avec un revêtement en céramique supplémentaire, ces capteurs sont résistants aux projections métalliques, aux scories et aux résidus de combustion. Et des performances de précision optimales dans chaque domaine d'utilisation. Dimensions=Ø 18 x 65 mm, format=M18x1, montage=encastré, portée=7 mm, sortie de commutation=PNP N/O (NO), fréquence de commutation = 50 Hz, matériau du boîtier = laiton, protection de surface = revêtement, PTFE, raccordement = connecteur, M12x1 mâle, 4 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=5...60 °C, champ magnétique=résistant au champ magnétique (AC/DC), indice de protection = IP67, homologation/conformité = CECUULUSEACWEEE, propriétés supplémentaires = résistant à la transpiration
