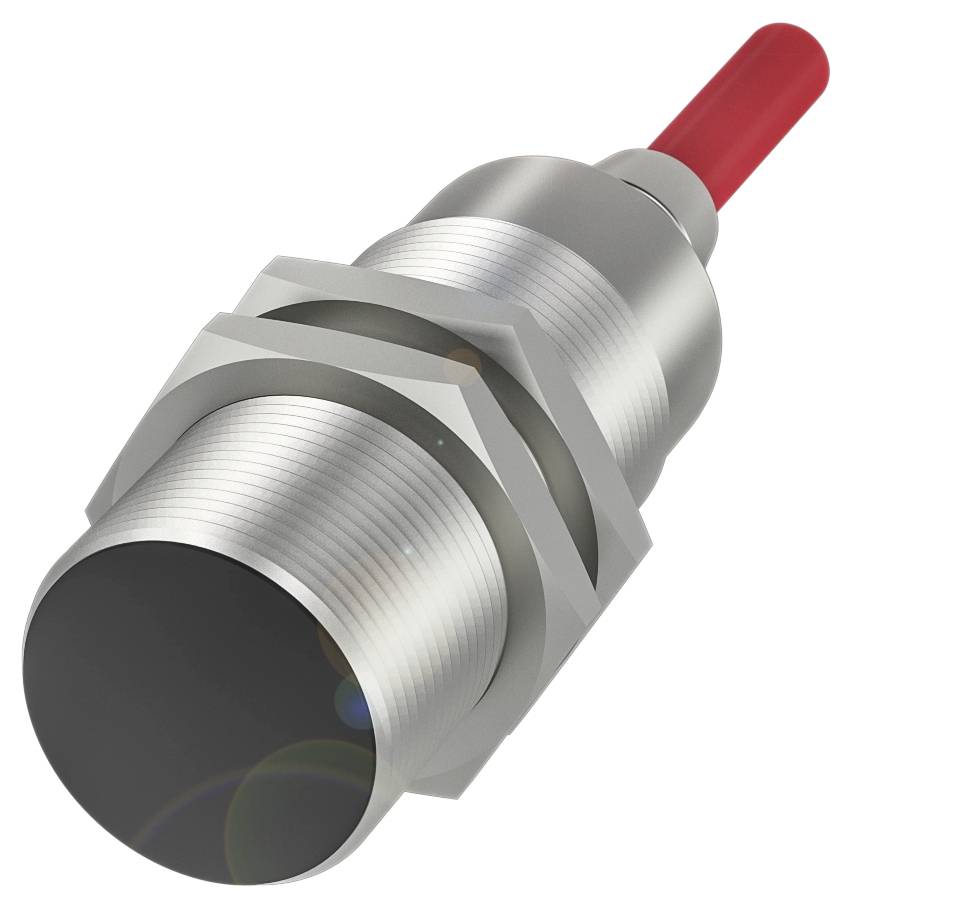

BALLUFF Capteur inductif inductif BES02HC BES02HC M30 affleurant NPN (Ø x H) 30 mm x 87 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
NPN
Distance de commutation (max.)
8 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 199.77 / pièce(s))
CHF 199.77
excl. TVA
Livraison gratuite
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique BES02HC Balluff pour des applications résistantes à la température
- Dimensions : Ø 30 x 87 mm
- Forme : M30x1.5
- Montage affleuré
- Portée : 10 mm
- Sortie de commutation : NPN N/O/N/F (NO/NC)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 30 x 87 mm
- Surface active, matériau : PBT
- Connexion : câble, 9 m, silicone
- Forme : M30x1.5
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : laiton, nickelé
- Portée : 10 mm
- Sortie de commutation : NPN N/O/N/F (NO/NC)
- Fréquence de commutation : 200 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 120 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 30 x 87 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : non
- Résistance de sortie Ra : 4.7 kOhm + D/4.7 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 400 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 10 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0.15 μF
- Courant de ralenti E/S max., avec atténuation : 20 ma
- Courant à vide IO max., non amortie : 20 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 200 Hz
- Chute de tension statique max. : 1,5 V.
- Protection contre les courts-circuits : non
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 8 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 10 mm
- Distance de commutation réelle Sr : 10 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 400 A.
- Surface active, matériau : PBT
- Couple de serrage : 70 Nm
- Taille M30x1.5
- Longueur de fixation : 55.00 mm
- Montage : encastrable
- Sortie de commutation : NPN N/O/N/F (NO/NC)
- Type de raccordement : câble, 9 m, silicone
- Diamètre du câble D : 8.00 mm
- Longueur du câble : 9 m
- Matériau du boîtier : laiton, nickelé
- Matériau de gaine : silicone
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67, IP60 à la sortie de câble
- Température ambiante : de -25 à 120 °C
- Degré de pollution : 3
- Nombre de conducteurs : 4
- Section du câble : 0.75 mm²
- Déviation par rapport au type de base : TA, câble
- Type de produit
Capteur inductif
- Type
BES02HC
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
NPN
- Longueur de câble
9.00 m
- Distance de commutation (max.)
8 mm
- Fréquence de commutation
200 Hz
- Modèle
inductif
- Branchement
câble
- Type de montage
affleurant
- Taille
M30
- Propriété du matériau
nickelé
- Matériau du boîtier
laiton
- Type de contact
Antivalent
IP67
- Température min.
-25 °C
- Température max.
120 °C
- Longueur
87.00 mm
- Hauteur
87 m
- Diamètre
30 mm
- Dim.
(Ø x H) 30 mm x 87 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416928 BALLUFF Capteur inductif inductif BES02HC BES02HC M30 affleurant NPN (Ø x H) 30 mm x 87 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416928 BALLUFF Capteur inductif inductif BES02HC BES02HC M30 affleurant NPN (Ø x H) 30 mm x 87 m
Description
Nos capteurs inductifs résistants à la température BES sont capables de résister à des températures ultra-élevées jusqu'à 230 °C. En fonction de la variante, la construction de câble est également conçue pour des températures élevées. Votre système électronique est entièrement intégré ou peut être facilement relié à des accessoires adaptés. Grâce à différents types de construction, vous pouvez facilement intégrer nos capteurs inductifs ultra-résistants à la température dans différentes situations et ainsi résoudre de manière optimale les contraintes d'espace. Certaines variantes sont également disponibles en tant que capteurs haute pression. Cela élargit considérablement le spectre d'utilisation. Dimensions = Ø 30 x 87 mm, format = M30x1.5, montage = affleurant, portée = 10 mm, sortie de commutation = NPN N/N/F (NO/NC), fréquence de commutation = 200 Hz, matériau du boîtier = laiton, nickelé, surface active, matériau = PBT, connexion = câble, 2.00 m, silicone, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...120 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, WEEE
