Name: BALLUFF Capteur inductif inductif BES024K BES024K M12 affleurant (Ø x L) 12 mm x 50.00 mm
Brand: BALLUFF
SKU: 3417458
Availability: BackOrder

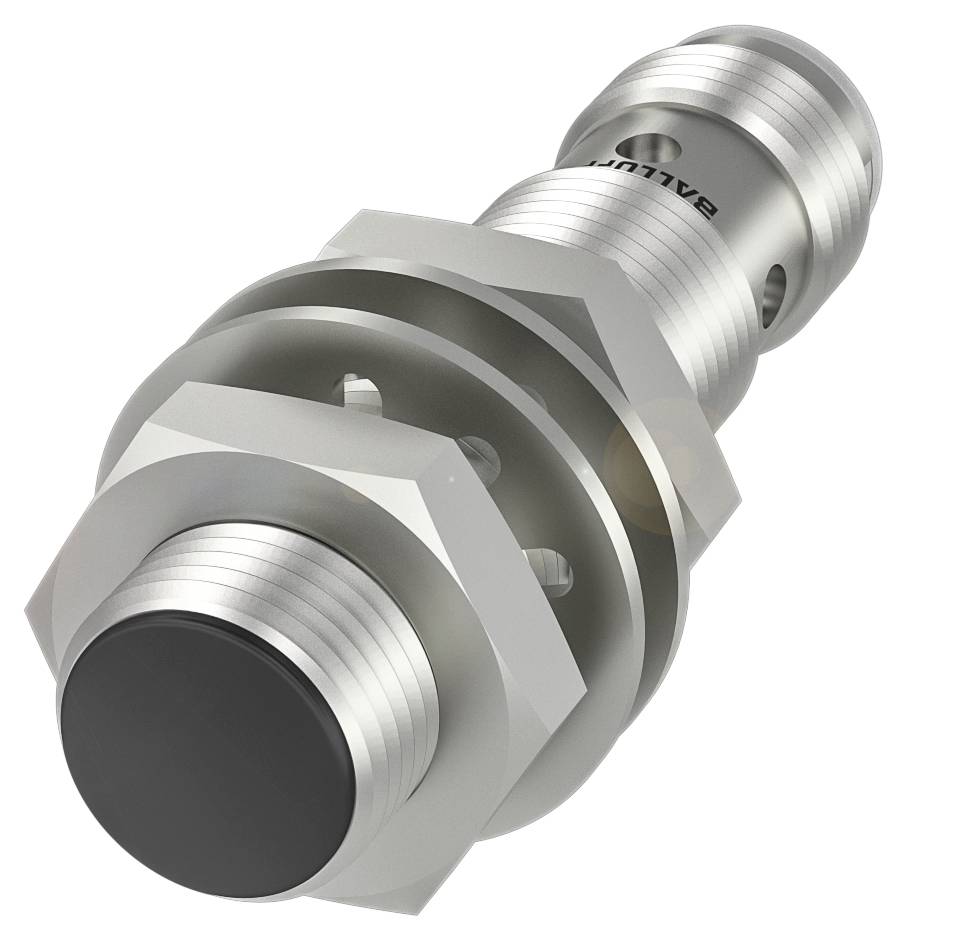

Un capteur métallique cylindrique avec filetage et face avant noire, adapté aux applications industrielles pour la détection d'objets.

Photo non contractuelle

Type de produit

Capteur inductif

Tension de fonctionnement max.

36.0 V

Distance de commutation (max.)

2.4 mm

Modèle

inductif

Branchement

M12

Fiche technique (PDF)

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 89.95 / pièce(s))

CHF 89.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de proximité inductif BES024K Balluff

Dimensions : Ø 12 x 50 mm
Forme : M12x1
Montage affleuré
Portée : 3 mm
Sortie de commutation : contact NC (non fermé)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 50 mm
Surface active, matériau : PA 12
Connexion : connecteur, connecteur M12x1, 4 pôles
Forme : M12x1
Tension de fonctionnement Ub : 10...36 VDC
Montage affleuré
Matériau du boîtier : laiton, revêtement sans nickel
Portée : 3 mm
Sortie de commutation : contact NC (non fermé)
Fréquence de commutation : 1300 Hz
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Caractéristiques supplémentaires :
Dimensions : Ø 12 x 50 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : oui
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 50 ms.
Tension de fonctionnement Ub : 10...36 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 5 ma
Capacité de charge max. Pour Ue : 1 μF
Courant résiduel lr max. : 600 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 1300 Hz
Chute de tension statique max. : 5.3 V
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 2.4 mm
Hystérésis H max. (% de Sr) : 20.0%
Distance de commutation nominale SN : 3 mm
Distance de commutation réelle Sr : 3 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 315 A.
Surface active, matériau : PA 12
Couple de serrage : 15 Nm
Taille M12x1
Longueur de fixation : 35.50 mm
Montage : encastrable
Sortie de commutation : contact NC (non fermé)
Désignation de la distance de commutation : ■■
Matériau du boîtier : laiton, revêtement sans nickel
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Degré de pollution : 3
Marque : global

Type de produit: Capteur inductif

Type: BES024K

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 36.0 V

Tension de fonctionnement: 10.0 - 36.0 V

Distance de commutation (max.): 2.4 mm

Fréquence de commutation: 1300 Hz

Modèle: inductif

Branchement: M12

Type de montage: affleurant

Taille: M12

Matériau du boîtier: laiton

: IP67

Température min.: -25 °C

Température max.: 70 °C

Longueur: 50.00 mm

Diamètre: 12 mm

Dim.: (Ø x L) 12 mm x 50.00 mm

Tension nominale: 24 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417458 BALLUFF Capteur inductif inductif BES024K BES024K M12 affleurant (Ø x L) 12 mm x 50.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417458 BALLUFF Capteur inductif inductif BES024K BES024K M12 affleurant (Ø x L) 12 mm x 50.00 mm

Description

Dimensions=Ø 12 x 50 mm, format=M12x1, montage=encastré, portée=3 mm, sortie de commutation=non-stop NF (NC), fréquence de commutation = 1300 Hz, matériau du boîtier = laiton, protection de surface = revêtement sans nickel, surface active, matériau = PA 12, connecteur=connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub=10...36 VDC, température ambiante=-25...70 °C, indice de protection = IP67, homologation/conformité = CULUSCEEACWEEE
