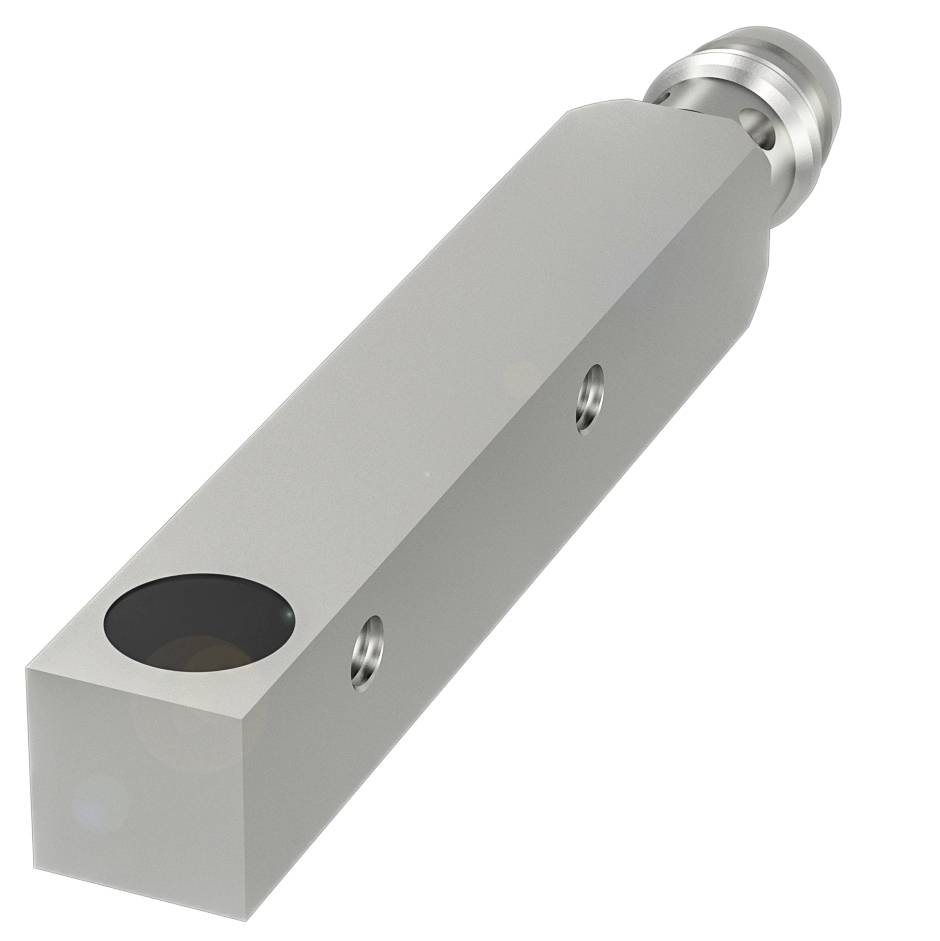

BALLUFF Capteur inductif inductif BES01T3 BES01T3 8 x 8 mm affleurant NPN (L x l x H) 8.00 x 59.00 x 8.00 mm Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
NPN
Distance de commutation (max.)
1.6 mm
Fiche technique (PDF)
Nombre
Total (CHF 114.66 / pièce(s))
CHF 114.66
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BES01T3 carré compact
- Dimensions : 59 x 8 x 8 mm
- Format : 8x8
- Montage affleuré
- Portée 2 mm
- Sortie de commutation : NPN N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : 59 x 8 x 8 mm
- Surface active, matériau : PBT
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Format : 8x8
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : zinc, moulé sous pression
- Portée 2 mm
- Sortie de commutation : NPN N/O (NO)
- Fréquence de commutation : 3000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : 59 x 8 x 8 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 10 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 15 ma
- Courant à vide E/S max., sans atténuation : 4 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 3000 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1.6 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 2 mm
- Distance de commutation réelle Sr : 2 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 585 A.
- Surface active, matériau : PBT
- Matériau du boîtier caractéristiques mécaniques : zinc, moulé sous pression
- Couple de serrage : 0,5 Nm
- Taille 8x8
- Montage : encastrable
- Sortie de commutation : NPN N/O (NO)
- Désignation de la distance de commutation : ■■
- Type d'emballage
Single
- Type de produit
Capteur inductif
- Type
BES01T3
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
NPN
- Distance de commutation (max.)
1.6 mm
- Fréquence de commutation
3000 Hz
- Modèle
inductif
- Branchement
câble avec connecteur M8 3 pins
- Type de montage
affleurant
- Taille
8 x 8 mm
- Propriété du matériau
moulé sous pression
- Matériau du boîtier
Zinc
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
8.00 mm
- Largeur
59.00 mm
- Hauteur
8.00 mm
- Dim.
(L x l x H) 8.00 x 59.00 x 8.00 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417131 BALLUFF Capteur inductif inductif BES01T3 BES01T3 8 x 8 mm affleurant NPN (L x l x H) 8.00 x 59.00 x 8.00 mm Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417131 BALLUFF Capteur inductif inductif BES01T3 BES01T3 8 x 8 mm affleurant NPN (L x l x H) 8.00 x 59.00 x 8.00 mm Single
Description
Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = 59 x 8 x 8 mm, format = 8 x 8, montage = affleurant, portée = 2 mm, sortie de commutation = NPN N/O (NO), fréquence de commutation = 3000 Hz, matériau du boîtier = zinc, moulé sous pression, surface active, matériau = PBT, connecteur = connecteur, connecteur M8 x 1, 3 pôles, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = ce, UKCA, cULus, WEEE
