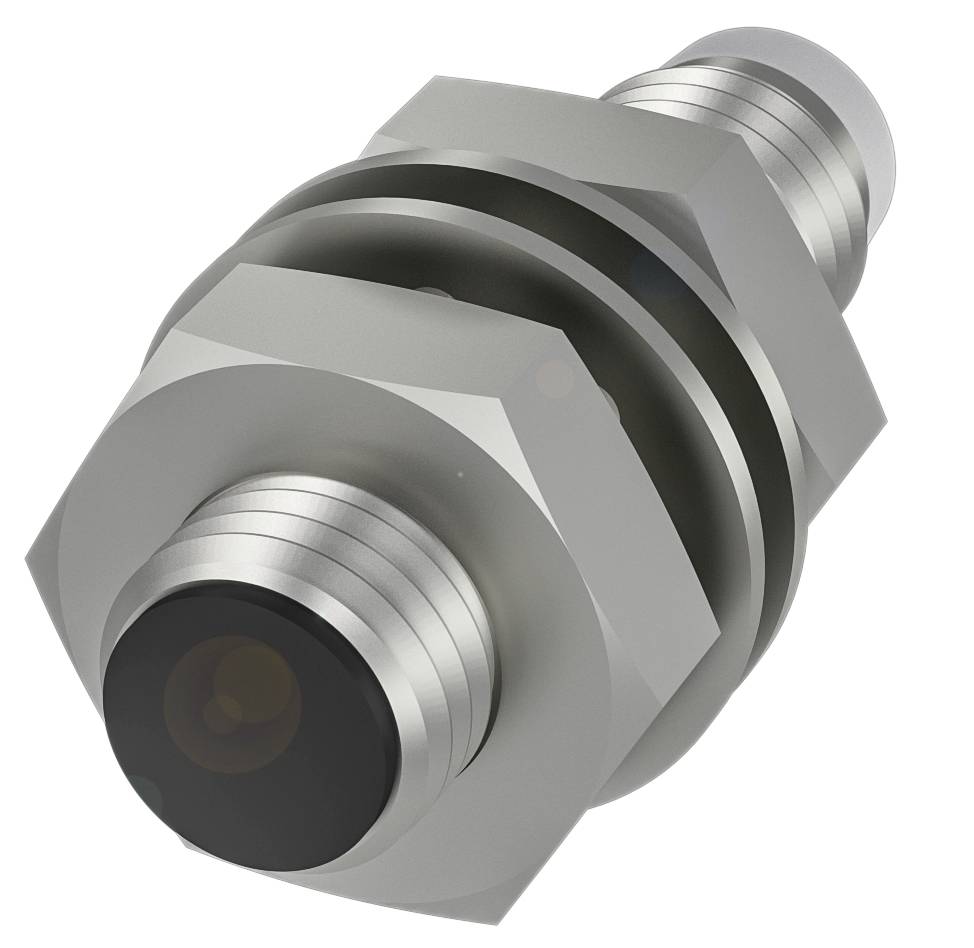

BALLUFF Capteur inductif inductif BES013J BES013J M8 affleurant NPN (Ø x L) 8 mm x 30.00 mm Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
NPN
Distance de commutation (max.)
1.2 mm
Fiche technique (PDF)
Nombre
Total (CHF 101.71 / pièce(s))
CHF 101.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BES013J version cylindrique
- Dimensions : Ø 8 x 30 mm
- Format : M8x1
- Montage affleuré
- Portée maximale : 1.5 mm
- Sortie de commutation : NPN N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 8 x 30 mm
- Surface active, matériau : PBT
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Format : M8x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : acier inoxydable
- Portée maximale : 1.5 mm
- Sortie de commutation : NPN N/O (NO)
- Fréquence de commutation : 5000 Hz
- Indice de protection : IP68
- Température ambiante : -40...85 °C.
- Caractéristiques supplémentaires :
- Dimensions : Ø 8 x 30 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt-à-l'emploi : 25 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant de ralenti E/S max., avec atténuation : 7 ma
- Courant à vide IO max., non amortie : 2 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 5000 Hz
- Classe de protection : II
- Chute de tension statique max. : 2,5 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1.2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 1,5 mm
- Distance de commutation réelle Sr : 1,5 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 595 A.
- Surface active, matériau : PBT
- Couple de serrage : 8 Nm
- Taille M8x1
- Longueur de fixation : 18.00 mm
- Montage : encastrable
- Sortie de commutation : NPN N/O (NO)
- Désignation de la distance de commutation : ■
- Matériau du boîtier : acier inoxydable
- Type d'emballage
Piece
- Type de produit
Capteur inductif
- Type
BES013J
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
NPN
- Distance de commutation (max.)
1.2 mm
- Fréquence de commutation
5000 Hz
- Modèle
inductif
- Branchement
M8
- Type de montage
affleurant
- Taille
M8
- Matériau du boîtier
acier inoxydable
IP68
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
30.00 mm
- Diamètre
8 mm
- Dim.
(Ø x L) 8 mm x 30.00 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417051 BALLUFF Capteur inductif inductif BES013J BES013J M8 affleurant NPN (Ø x L) 8 mm x 30.00 mm Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417051 BALLUFF Capteur inductif inductif BES013J BES013J M8 affleurant NPN (Ø x L) 8 mm x 30.00 mm Piece
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions = Ø 8 x 30 mm, format = M8x1, montage = encastré, portée = 1,5 mm, sortie de commutation = NPN N/O (NO), fréquence de commutation = 5000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = PBT, raccordement = connecteur, connecteur mâle M8x1, 3 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-40...85 °C, indice de protection=IP68, homologation/conformité=CECUULUSEACWEEE
