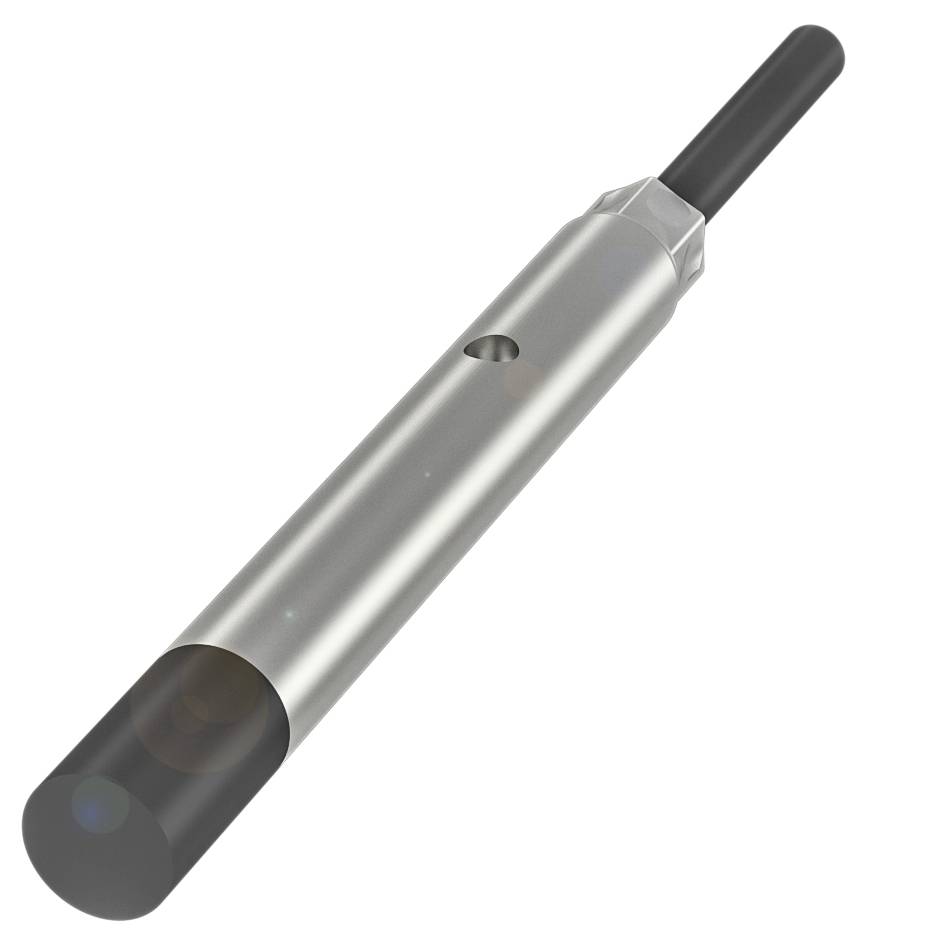

BALLUFF Capteur inductif inductif BES012H BES012H non affleurant PNP (Ø x L) 4 mm x 35.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
4.05 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 129.46 / pièce(s))
CHF 129.46
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de proximité inductif Balluff BES012H
- Dimensions : Ø 4 x 35 mm
- Forme : D4.0
- Montage : non encastré
- Portée :5 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 4 x 35 mm
- Surface active, matériau : PET-C
- Raccordement : câble, 2.00 m, PUR
- Forme : D4.0
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : non encastré
- Matériau du boîtier : acier inoxydable
- Portée :5 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 3000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 4 x 35 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra : collector ouvert
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 10 ma
- Courant à vide E/S max., sans atténuation : 8 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 3000 Hz
- Chute de tension statique max. : 2,5 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 4,05 mm
- Hystérésis H max. (% de Sr) : 20.0%
- Distance de commutation nominale SN : 5 mm
- Distance de commutation réelle Sr : 5 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 10.0%
- MTTF (40 °C) : 735 A.
- Surface active, matériau : PET-C
- Taille D4.0
- Montage : non encastré
- Sortie de commutation : PNP N/O (NO)
- Type de raccordement : câble, 2,00 m, PUR
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 2 m
- Désignation de la distance de commutation : ■■■
- Matériau du boîtier : acier inoxydable
- Matériau de gaine : PUR
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Nombre de conducteurs : 3
- Section du conducteur : 0.14 mm²
- Type de produit
Capteur inductif
- Type
BES012H
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Longueur de câble
2.00 m
- Distance de commutation (max.)
4.05 mm
- Fréquence de commutation
3000 Hz
- Modèle
inductif
- Branchement
câble
- Type de montage
non affleurant
- Matériau du boîtier
acier inoxydable
- Type de contact
1 NO (T)
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
35.00 mm
- Diamètre
4 mm
- Dim.
(Ø x L) 4 mm x 35.00 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416906 BALLUFF Capteur inductif inductif BES012H BES012H non affleurant PNP (Ø x L) 4 mm x 35.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416906 BALLUFF Capteur inductif inductif BES012H BES012H non affleurant PNP (Ø x L) 4 mm x 35.00 mm
Description
Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = Ø 4 x 35 mm, format = D4.0, montage = non affleurant, portée = 5 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 3000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = PET-C, raccordement = câble, 2,00 m, PUR, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, cULus, WEEE
