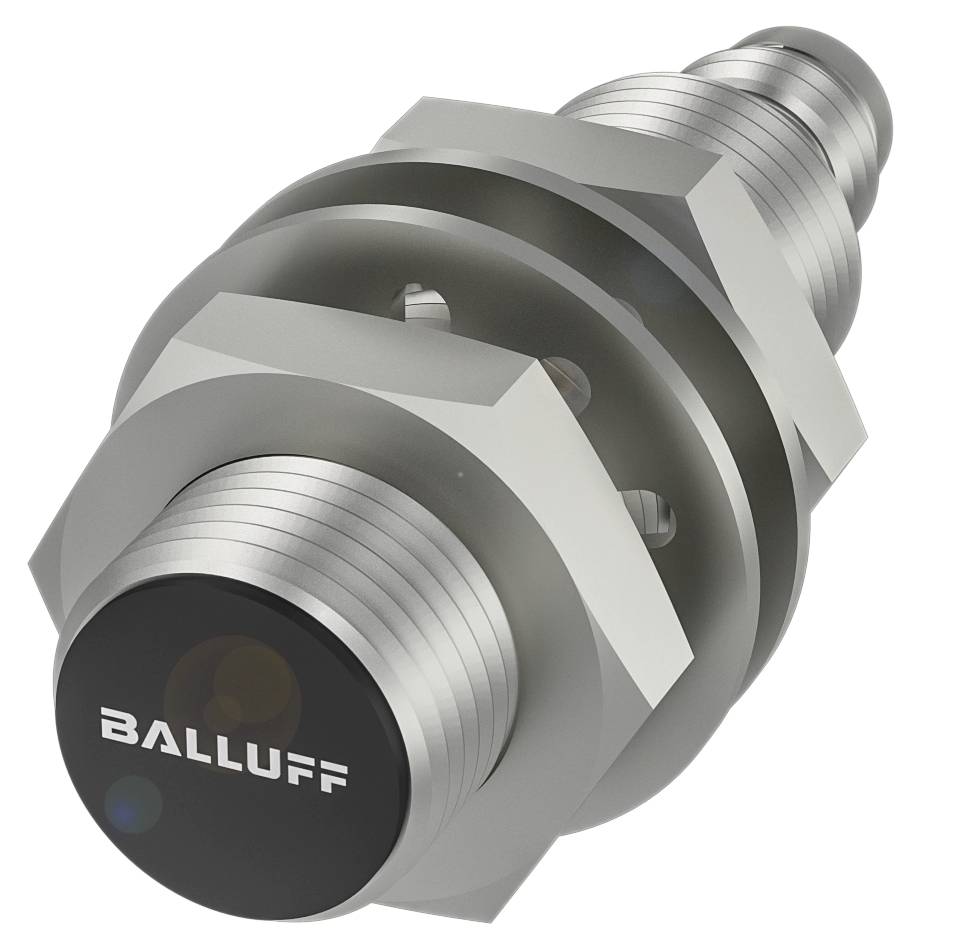

BALLUFF Capteur inductif inductif BES00Z1 BES00Z1 M12 affleurant PNP (Ø x H) 12 mm x 44 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
3.2 mm
Modèle
inductif
Fiche technique (PDF)
Nombre
Total (CHF 88.76 / pièce(s))
CHF 88.76
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteur de proximité inductif BES00Z1 Balluff
- Dimensions : Ø 12 x 44 mm
- Forme : M12x1
- Montage affleuré
- Portée : 4 mm
- Sortie de commutation : PNP NF (NC)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 44 mm
- Surface active, matériau : LCP
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Forme : M12x1
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : laiton, revêtement sans nickel
- Portée : 4 mm
- Sortie de commutation : PNP NF (NC)
- Fréquence de commutation : 2500 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 12 x 44 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant à vide IO max., atténué : 3 ma
- Courant à vide E/S max., sans atténuation : 10 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 2500 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa: 3.2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 4 mm
- Distance de commutation réelle Sr : 4 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 830 A.
- Surface active, matériau : LCP
- Matériau du boîtier caractéristiques mécaniques : laiton, revêtement sans nickel
- Couple de serrage : 10 Nm
- Taille M12x1
- Longueur de fixation : 35 mm
- Montage : encastrable
- Sortie de commutation : PNP NF (NC)
- Désignation de la distance de commutation : ■■
- Type de produit
Capteur inductif
- Type
BES00Z1
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
PNP
- Distance de commutation (max.)
3.2 mm
- Fréquence de commutation
2500 Hz
- Modèle
inductif
- Branchement
M12
- Type de montage
affleurant
- Taille
M12
- Matériau du boîtier
laiton
- Type de contact
1 PNP
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
44.00 mm
- Hauteur
44 m
- Diamètre
12 mm
- Dim.
(Ø x H) 12 mm x 44 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416860 BALLUFF Capteur inductif inductif BES00Z1 BES00Z1 M12 affleurant PNP (Ø x H) 12 mm x 44 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416860 BALLUFF Capteur inductif inductif BES00Z1 BES00Z1 M12 affleurant PNP (Ø x H) 12 mm x 44 m
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions=Ø 12 x 44 mm, format=M12x1, montage=encastré, portée=4 mm, sortie de commutation=PNP NF (NC), fréquence de commutation = 2500 Hz, matériau du boîtier = laiton, protection de surface = revêtement sans nickel, surface active, matériau = LCP, connecteur=connecteur, connecteur M8 x 1, 3 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection = IP67, homologation/conformité = CECULUSEACWEEE
