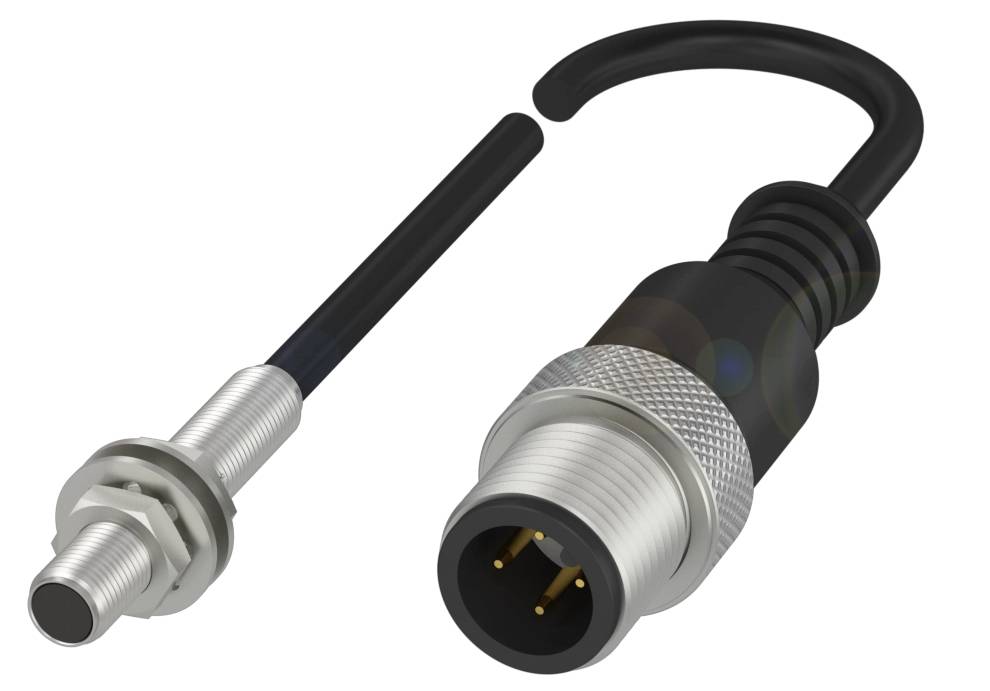

BALLUFF Capteur inductif inductif BES00H6 BES00H6 M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Type de contact
1 NO (T)
Distance de commutation (max.)
1.21 mm
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 101.71 / pièce(s))
CHF 107.66
-6 %
CHF 101.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BES00H6 cylindrique miniature
- Dimensions : Ø 5 x 27 mm
- Forme : M5x0.5
- Montage affleuré
- Portée maximale : 1.5 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 5 x 27 mm
- Surface active, matériau : PBT
- Connexion : câble avec connecteur, connecteur M12x1, 4 pôles, 0,20 m, PUR
- Forme : M5x0.5
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : acier inoxydable
- Portée maximale : 1.5 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 5000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 5 x 27 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra : drain ouvert
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt : 21 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant de ralenti E/S max., avec atténuation : 6 ma
- Courant à vide IO max., non amortie : 2 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 5000 Hz
- Chute de tension statique max. : 2 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1,21 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 1,5 mm
- Distance de commutation réelle Sr : 1,5 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 305 A.
- Surface active, matériau : PBT
- Couple de serrage : 1 Nm
- Taille M5x0.5
- Longueur de fixation : 26,00 mm
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Type de raccordement : câble avec connecteur, 0,20 m, PUR
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 0,2 m
- Désignation de la distance de commutation : ■■
- Matériau du boîtier : acier inoxydable
- Matériau de gaine : PUR
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Type de produit
Capteur inductif
- Type
BES00H6
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NO (T)
- Distance de commutation (max.)
1.21 mm
- Sorties
PNP
- Matériau du boîtier
acier inoxydable
- Modèle
inductif
- Type de montage
affleurant
- Taille
M5
- Branchement
M5
- Longueur de câble
0.20 m
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Longueur
27.00 mm
- Diamètre
5 mm
- Dim.
(Ø x L) 5 mm x 27.00 mm
- Contenu
1 pc(s)
- Tension nominale
24 V
- Fréquence de commutation
5000 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416088 BALLUFF Capteur inductif inductif BES00H6 BES00H6 M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416088 BALLUFF Capteur inductif inductif BES00H6 BES00H6 M5 affleurant PNP (Ø x L) 5 mm x 27.00 mm
Description
Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions=Ø 5 x 27 mm, format=M5x0.5, montage=encastré, portée=1.5 mm, sortie de commutation=PNP N/O (NO), fréquence de commutation = 5000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = PBT, raccordement = câble avec connecteur, M12x1 mâle, 4 pôles, 0,20 m, PUR, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=CECULUSEACWEEE
