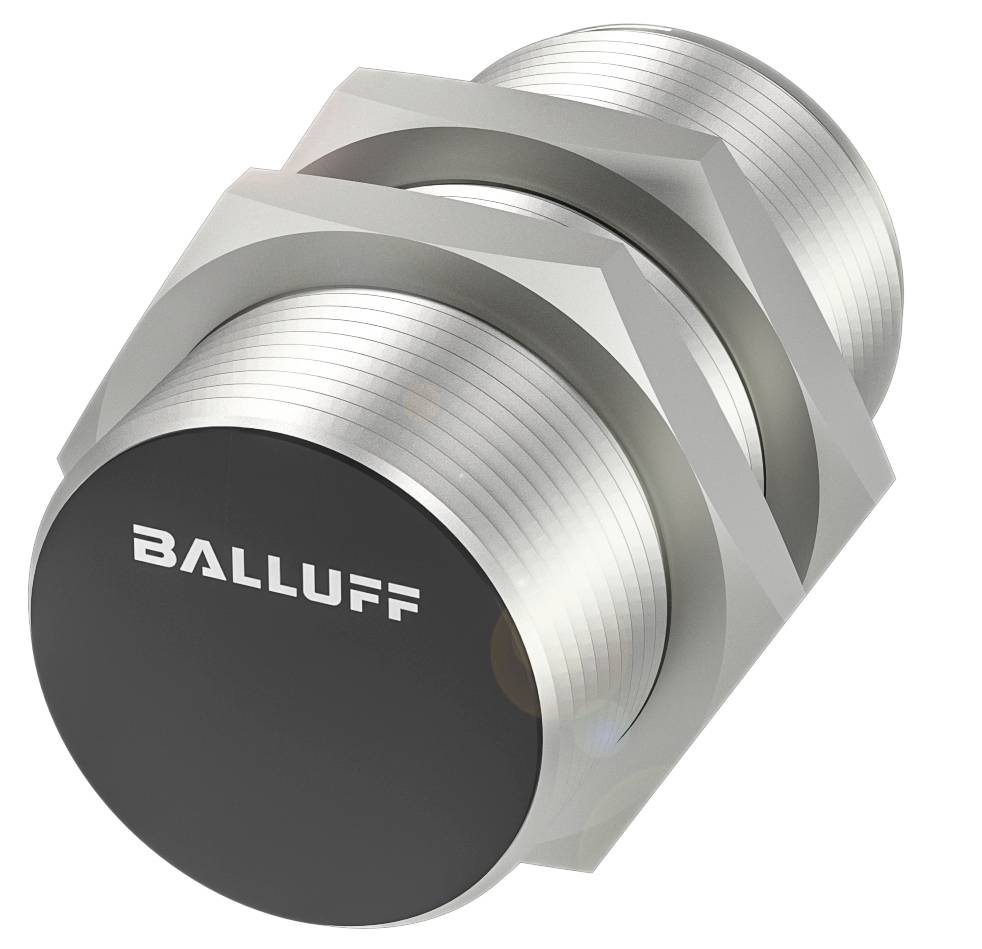

BALLUFF Capteur inductif inductif BES00AF BES00AF M30 affleurant PNP (Ø x H) 30 mm x 65 m
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Type de contact
1 NO (T)
Distance de commutation (max.)
12.2 mm
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 73.96 / pièce(s))
CHF 73.96
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BES00AF cylindrique
- Dimensions : Ø 30 x 65 mm
- Forme : M30x1.5
- Montage affleuré
- Portée : 15 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 30 x 65 mm
- Surface active, matériau : PA 12
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M30x1.5
- Tension de fonctionnement Ub : 10...30 VDC
- Montage affleuré
- Matériau du boîtier : laiton, revêtement sans nickel
- Portée : 15 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 30 x 65 mm
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 15 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 10 ma
- Courant à vide IO max., non amortie : 5 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 100 Hz
- Classe de protection : II
- Chute de tension statique max. : 2,5 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 12.2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 15 mm
- Distance de commutation réelle Sr : 15 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 640 A.
- Surface active, matériau : PA 12
- Matériau du boîtier caractéristiques mécaniques : laiton, revêtement sans nickel
- Couple de serrage : 70 Nm
- Taille M30x1.5
- Longueur de fixation : 50.00 mm
- Montage : encastrable
- Sortie de commutation : PNP N/O (NO)
- Désignation de la distance de commutation : ■■
- Marque : global
- Type de produit
Capteur inductif
- Type
BES00AF
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NO (T)
- Distance de commutation (max.)
12.2 mm
- Sorties
PNP
- Matériau du boîtier
laiton
- Modèle
inductif
- Type de montage
affleurant
- Taille
M30
- Branchement
M12, 4 pôles
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Longueur
65.00 mm
- Hauteur
65 m
- Diamètre
30 mm
- Dim.
(Ø x H) 30 mm x 65 m
- Contenu
1 pc(s)
- Tension nominale
24 V
- Fréquence de commutation
100 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417210 BALLUFF Capteur inductif inductif BES00AF BES00AF M30 affleurant PNP (Ø x H) 30 mm x 65 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417210 BALLUFF Capteur inductif inductif BES00AF BES00AF M30 affleurant PNP (Ø x H) 30 mm x 65 m
Description
Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = Ø 30 x 65 mm, format = M30x1.5, montage = encastré, portée = 15 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 100 Hz, matériau du boîtier = laiton, revêtement sans nickel, surface active, matériau = PA 12, connecteur = connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub = 10...30 VDC température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, cULus, WEEE
