Name: BALLUFF Capteur inductif inductif BES0022 BES0022 affleurant (Ø x H) 8 mm x 50 m
Brand: BALLUFF
SKU: 3417149
Availability: BackOrder

Vis métallique à tête hexagonale et filetage cylindrique, adaptée aux assemblages mécaniques dans les applications techniques.

Photo non contractuelle

Type de produit

Capteur inductif

Tension de fonctionnement max.

30.0 V

Distance de commutation (max.)

1.6 mm

Modèle

inductif

Branchement

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 63.95 / pièce(s))

CHF 63.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

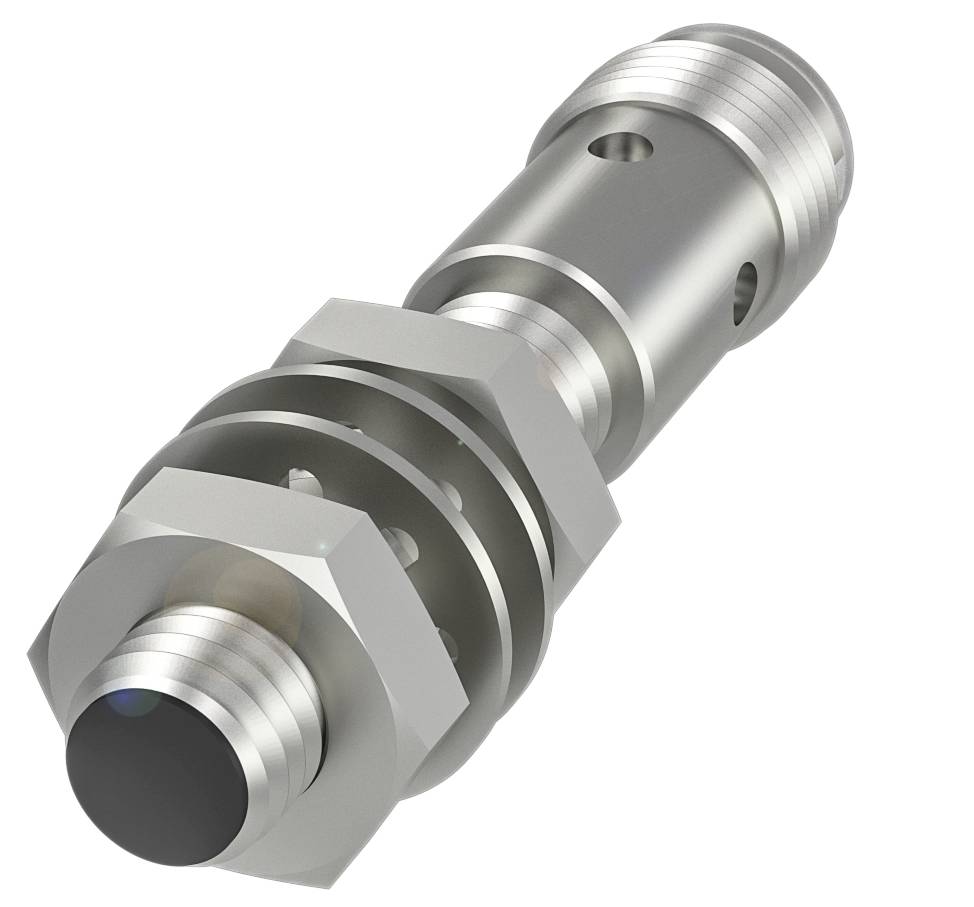

Capteur de proximité inductif Balluff BES0022

Dimensions : Ø 8 x 50 mm
Format : M8x1
Montage affleuré
Portée 2 mm
Sortie de commutation : pôle N/O (NO)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 8 x 50 mm
Surface active, matériau : PBT
Connexion : connecteur, connecteur M12x1, 4 pôles
Format : M8x1
Tension de fonctionnement Ub : 10...30 VDC
Montage affleuré
Matériau du boîtier : laiton, revêtement sans nickel
Portée 2 mm
Sortie de commutation : pôle N/O (NO)
Fréquence de commutation : 1500 Hz
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Caractéristiques supplémentaires :
Dimensions : Ø 8 x 50 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : oui
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 50 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 5 ma
Capacité de charge max. Pour Ue : 1 μF
Courant résiduel lr max. : 600 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 1500 Hz
Chute de tension statique max. : 5.3 V
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 1.6 mm
Hystérésis H max. (% de Sr) : 20.0%
Distance de commutation nominale SN : 2 mm
Distance de commutation réelle Sr : 2 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 315 A.
Surface active, matériau : PBT
Matériau du boîtier caractéristiques mécaniques : laiton, revêtement sans nickel
Couple de serrage : 3 Nm
Taille M8x1
Longueur de fixation : 29,50 mm
Montage : encastrable
Sortie de commutation : pôle N/O (NO)
Désignation de la distance de commutation : ■■
Marque : global

Type de produit: Capteur inductif

Type: BES0022

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Distance de commutation (max.): 1.6 mm

Fréquence de commutation: 1500 Hz

Modèle: inductif

Branchement: M8

Type de montage: affleurant

Matériau du boîtier: laiton

: IP67

Température min.: -25 °C

Température max.: 70 °C

Longueur: 50.00 mm

Hauteur: 50 m

Diamètre: 8 mm

Dim.: (Ø x H) 8 mm x 50 m

Tension nominale: 24 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417149 BALLUFF Capteur inductif inductif BES0022 BES0022 affleurant (Ø x H) 8 mm x 50 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417149 BALLUFF Capteur inductif inductif BES0022 BES0022 affleurant (Ø x H) 8 mm x 50 m

Description

Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = Ø 8 x 50 mm, format = M8x1, montage = affleurant, portée = 2 mm, sortie de commutation = pôle N/O (NO), fréquence de commutation = 1500 Hz, matériau du boîtier = laiton, revêtement sans nickel, surface active, matériau = PBT, connecteur = connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub = 10...36 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, cULus, WEEE

Ce texte a été traduit par une machine.
