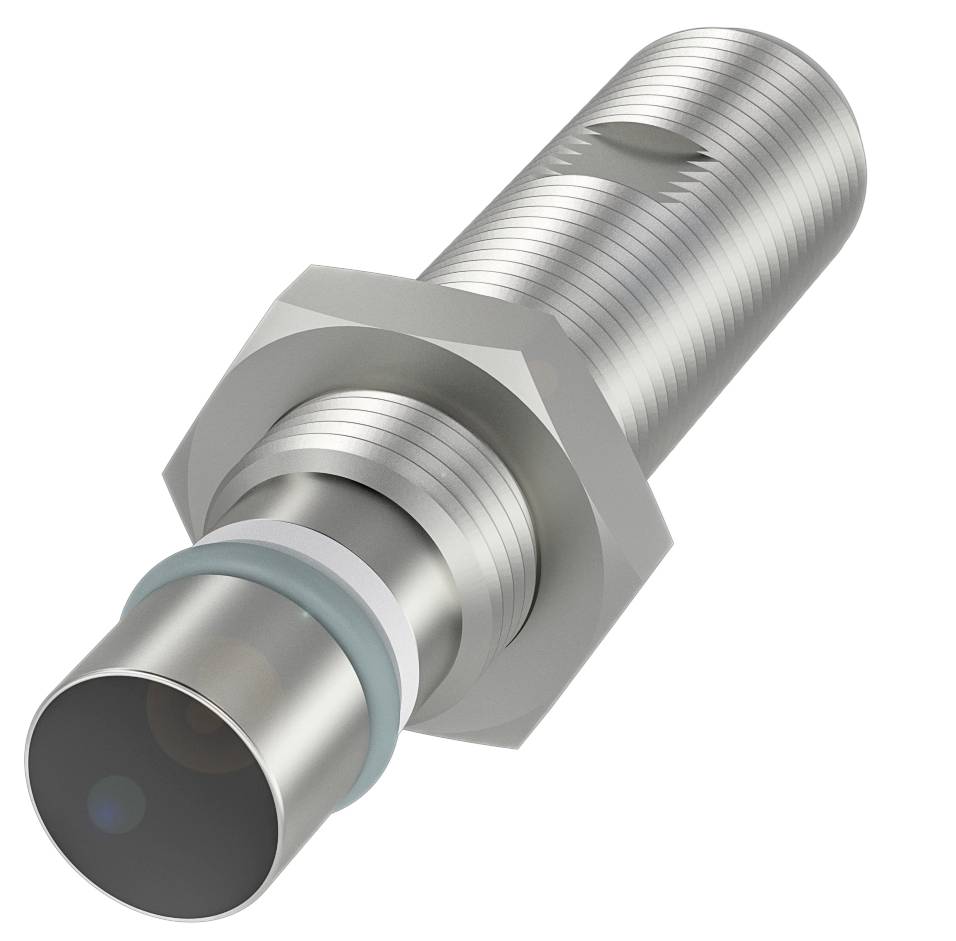

BALLUFF Capteur inductif BHS B265V-PSD25-S04-003 BHS0062 M12 affleurant PNP, fermeture (Ø x H) 12 mm x 56 m Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur
Tension de fonctionnement max.
30 V/DC
Sorties
PNP, fermeture
Distance de commutation (max.)
2.5 mm
Fiche technique (PDF)
Nombre
Total (CHF 233.07 / pièce(s))
CHF 254.36
-8 %
CHF 233.07
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BHS0062 pour les applications à haute pression
- Dimensions : Ø 12 x 56 mm
- Forme : M12x1
- Montage affleuré
- Portée : 2.5 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 56 mm
- Surface active, matériau : céramique
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M12x1
- Tension de fonctionnement Ub : 10...30 VDC
- Résistance à la pression max. : 500 bar
- Montage affleuré
- Matériau du boîtier : acier inoxydable (1.4104)
- Portée : 2.5 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 400 Hz
- Indice de protection : IP68
- Température ambiante : de -25 à 90 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 12 x 56 mm
- Fixation: M12x1
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : non
- Résistance de sortie Ra : 33.0 kOhm + 2D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 8 ma
- Courant à vide E/S max., sans atténuation : 8 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 400 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN 2,5 mm
- Distance de commutation réelle Sr : 2,5 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 15%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 500 A.
- Surface active, matériau : céramique
- Couple de serrage : 15 Nm ±10 %
- Taille M12x1
- Longueur de fixation : 24,50 mm
- Montage : encastrable
- Matériau du boîtier : acier inoxydable (1.4104)
- Matériau de la bague d'appui : PTFE
- Bague d'étanchéité, dimensions : 6,75 × 1,78 mm
- Résistance à la pression max. : 500 bar
- Résistance à la pression, remarque : résiste à la pression d'huile
- Type d'emballage
Piece
- Type de produit
Capteur
- Type
BHS B265V-PSD25-S04-003
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Sorties
PNP, fermeture
- Distance de commutation (max.)
2.5 mm
- Fréquence de commutation
400 Hz
- Modèle
inductif
- Spécificités
résiste à l'huile
- Branchement
M12, 4 pôles
- Type de montage
affleurant
- Taille
M12
- Propriété du matériau
inoxydable
- Matériau du boîtier
acier inoxydable
Céramique
IP68
- Température min.
-25 °C
- Température max.
90 °C
- Longueur
56 mm
- Hauteur
56 m
- Diamètre
12 mm
- Dim.
(Ø x H) 12 mm x 56 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417219 BALLUFF Capteur inductif BHS B265V-PSD25-S04-003 BHS0062 M12 affleurant PNP, fermeture (Ø x H) 12 mm x 56 m Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417219 BALLUFF Capteur inductif BHS B265V-PSD25-S04-003 BHS0062 M12 affleurant PNP, fermeture (Ø x H) 12 mm x 56 m Piece
Description
Nos capteurs inductifs haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la butée de fin de course sur les vérins hydrauliques ou pour la surveillance de la position des soupapes. Capteur inductif, Ø 12 x 56 mm, connecteur, contact NO (NO), distance de commutation nominale SN = 2,5 mm, encastrable, 500 bar, résistant à l'huile, matériau du boîtier = acier inoxydable (1.4104), surface active, matériau = céramique
