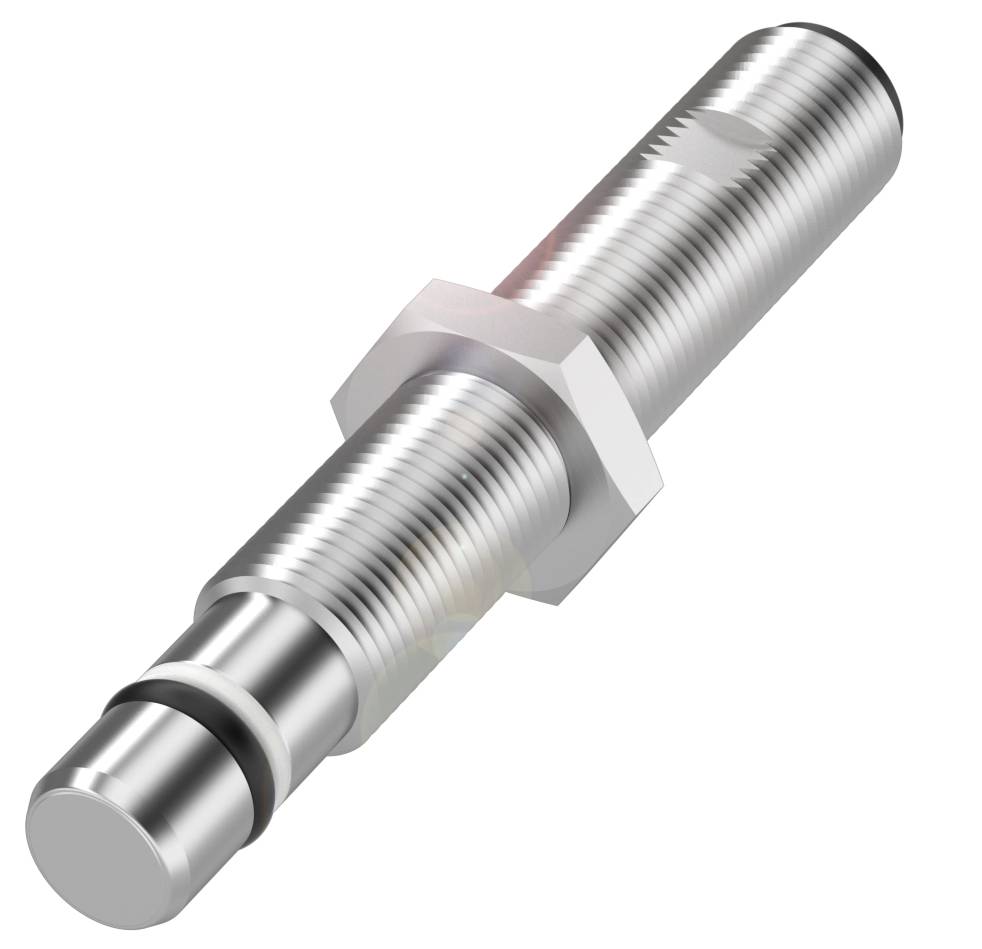

BALLUFF Capteur inductif BES 516-300-S135-NEX-S4-D BHS001K M12 affleurant PNP, fermeture (Ø x H) 12 mm x 78 m Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur
Tension de fonctionnement max.
30 V/DC
Sorties
PNP, fermeture
Distance de commutation (max.)
1.5 mm
Fiche technique (PDF)
Nombre
Total (CHF 225.67 / pièce(s))
CHF 225.67
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteurs inductifs Balluff BHS001K pour zones potentiellement explosives
- Dimensions : Ø 12 x 78 mm
- Forme : M12x1
- Montage affleuré
- Portée maximale : 1.5 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 78 mm
- Surface active, matériau : EP
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M12x1
- Tension de fonctionnement Ub : 10...30 VDC
- Résistance à la pression max. : 500 bar
- Montage affleuré
- Ex catégorie : ATEX : 3G (EPL GC)
- Matériau du boîtier : acier inoxydable
- Portée maximale : 1.5 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 1000 Hz
- Indice de protection : IP68
- Température ambiante : de -25 à 80 °C
- Caractéristiques supplémentaires :
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : non
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 10 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 0,5 μF
- Courant de ralenti E/S max., avec atténuation : 10 ma
- Courant à vide IO max., non amortie : 1 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1000 Hz
- Chute de tension statique max. : 1,5 V.
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1.2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 1,5 mm
- Distance de commutation réelle Sr : 1,5 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- Surface active, matériau : EP
- Matériau du boîtier : acier inoxydable
- MTTF (40 °C) matériau : 720 A.
- Matériau de la bague d'appui : PTFE
- Marquage ex : ATEX : II 3G ex ec IIC T4 GC -25°C|≤ ta ≤ 80°C|IECEx : ex ec IIC T4 GC|ATEX : II 3G ex ec IIC T4 GC -25°C|≤ ta ≤ 80°C|IECEx : ex ec IIC T4 GC
- Type d'emballage
Piece
- Type de produit
Capteur
- Type
BES 516-300-S135-NEX-S4-D
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Sorties
PNP, fermeture
- Distance de commutation (max.)
1.5 mm
- Fréquence de commutation
1000 Hz
- Modèle
inductif
- Branchement
M12, 4 pôles
- Type de montage
affleurant
- Taille
M12
- Propriété du matériau
inoxydable
- Matériau du boîtier
acier inoxydable
EP
- Type de contact
1 NO (T)
IP68
- Température min.
-25 °C
- Température max.
80 °C
- Longueur
78 mm
- Hauteur
78 m
- Diamètre
12 mm
- Dim.
(Ø x H) 12 mm x 78 m
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416904 BALLUFF Capteur inductif BES 516-300-S135-NEX-S4-D BHS001K M12 affleurant PNP, fermeture (Ø x H) 12 mm x 78 m Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416904 BALLUFF Capteur inductif BES 516-300-S135-NEX-S4-D BHS001K M12 affleurant PNP, fermeture (Ø x H) 12 mm x 78 m Piece
Description
Balluff vous offre une large gamme de capteurs inductifs sans usure qui vous permettent de couvrir toutes les zones ex.vous obtenez des solutions pour différentes applications : pour les zones où une atmosphère explosive se produit rarement (catégorie 3G/3D) et pour les zones (zone 0/20) où il existe un risque d'explosion élevé. notre gamme complète comprend des capteurs haute pression jusqu'à 500 bar ainsi que des capteurs avec une plage de température étendue et différents types de construction. Grâce à des accessoires adaptés, tels que des amplificateurs de coupure NAMUR ou des câbles de raccordement, vous disposez d'un large éventail de solutions pour répondre à vos besoins individuels. Dimensions=Ø 12 x 78 mm, format=M12x1, montage=encastré, portée=1,5 mm, sortie de commutation=PNP N/O (NO), fréquence de commutation = 1000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = EP, raccordement = connecteur, M12x1 mâle, 4 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...80 °C, résistance à la pression max.=500 bar, indice de protection=IP68, homologation/conformité=CEEACCATEXWEEE
