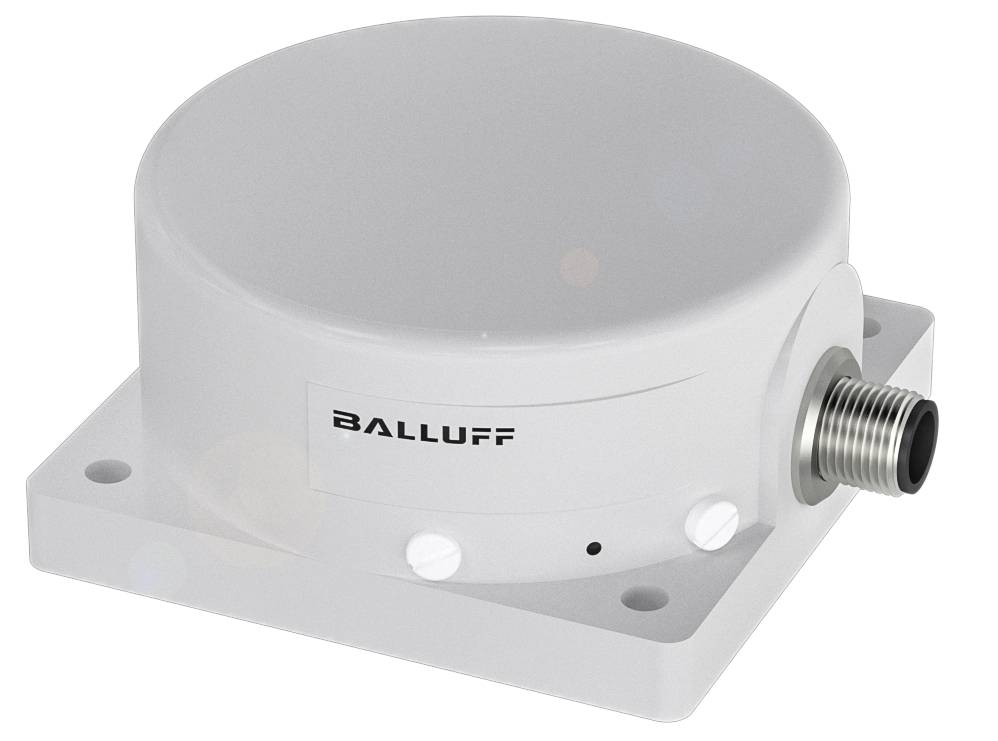

BALLUFF Capteur de distance inductif BAW005J BAW005J non affleurant tension analogique (L x l x H) 80.00 x 80.00 x 40.00
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur de distance
Tension de fonctionnement min.
20.00 V
Tension de fonctionnement max.
30.0 V
Portée max. en champ libre
50 m
Fiche technique (PDF)
Nombre
Total (CHF 491.95 / pièce(s))
CHF 519.95
-5 %
CHF 491.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle carré en plastique Balluff BAW005J
- Dimensions : 80 x 40 x 80 mm
- Forme : en forme de carré
- Montage : non encastré
- Portée : 050 mm
- Sortie analogique : analogique, tension 0...10 V.
Caractéristiques techniques
- Caractéristiques principales :dimensions : 80 x 40 x 80 mm
- Surface active, matériau : PBT
- Sortie analogique : analogique, tension 0...10 V.
- Connexion : connecteur, connecteur M12x1, 3 pôles
- Caractéristique de sortie : en cas d'approche
- Forme : en forme de carré
- Tension de fonctionnement Ub : 20...30 VDC
- Montage : non encastré
- Matériau du boîtier : PBT
- Fréquence de coupure : 3 dB : 15 Hz
- Écart de linéarité max. : ±750 μm [15...35 mm]; ±1500 μm [5...15 mm, 35...45 mm]; ±2000 μm [0...5 mm, 45...50 mm]
- Portée : 050 mm
- Indice de protection : IP67
- Température ambiante : -10...70 °C.
- Précision de répétition selon BWN : ±12 μm
- Caractéristiques supplémentaires :
- Dimensions : 80 x 40 x 80 mm
- Affichage de la tension de fonctionnement : non
- Affichage de fonction : affichage du réglage
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. : 1 s
- Tension de fonctionnement Ub : 20...30 VDC
- Ondulation résiduelle max. (% de Ue) : 15%
- Connexion : connecteur M12x1, 3 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : non
- Possibilité d'échange protégée : oui
- Surface active, matériau : PBT
- Couple de serrage : 1,5 Nm
- Montage : non encastré
- Matériau du boîtier : PBT
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : -10...70 °C.
- Degré de pollution : 3
- Courant à vide IO max. Pour Ue : 12 ma
- MTTF (40 °C) matériau : 970 A.
- Plage de mesure : 0...50 mm
- Fréquence de coupure : 3 dB : 15 Hz
- Résistance de charge RL min. : 10000 ohms
- Écart de linéarité max. : ±750 μm [15...35 mm]| ±1500 μm [5...15 mm, 35...45 mm]|±2000 μm [0...5 mm, 45...50 mm]
- Plage de linéarité SL : 0...50 mm
- Dérive de la température max. De la valeur finale: ±7.0%
- Précision de répétition selon BWN : ±12 μm
- Sortie analogique : analogique, tension 0...10 V.
- Caractéristique de sortie : en cas d'approche
- Tension de sortie à se : 5 V.
- Tension de sortie à SL max. : 10 V.
- Tension de sortie à SL min. : 0 V.
- Déviation par rapport au type de base : réglage spécial
- Type d'emballage
Piece
- Type de produit
Capteur de distance
- Type
BAW005J
- Contenu
1 pc(s)
- Tension de fonctionnement min.
20.00 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
20.00 - 30.0 V
- Sorties
tension analogique
- Portée min. (en champ libre)
0 m
50 m
- Branchement
M12, 3 pôles
IP67
- Température min.
-10 °C
- Température max.
70 °C
- Longueur
80.00 mm
- Largeur
80.00 mm
- Hauteur
40.00 mm
- Dim.
(L x l x H) 80.00 x 80.00 x 40.00 mm
- Connexion
connecteur
- Type de filetage côté du raccordement
M12
- Référence fabricant
BAW005J
- Tension nominale
24 V
- Nombre de pôles
3
- Matériau du boîtier
PBT
- Type de montage
non affleurant
- Modèle
inductif
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416574 BALLUFF Capteur de distance inductif BAW005J BAW005J non affleurant tension analogique (L x l x H) 80.00 x 80.00 x 40.00
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416574 BALLUFF Capteur de distance inductif BAW005J BAW005J non affleurant tension analogique (L x l x H) 80.00 x 80.00 x 40.00
Description
Capteur de distance inductif, 80 x 40 x 80 mm, connecteur, distance de mesure se = 25.00 mm, non encastrable, matériau du boîtier = PBT, surface active, matériau = PBT
