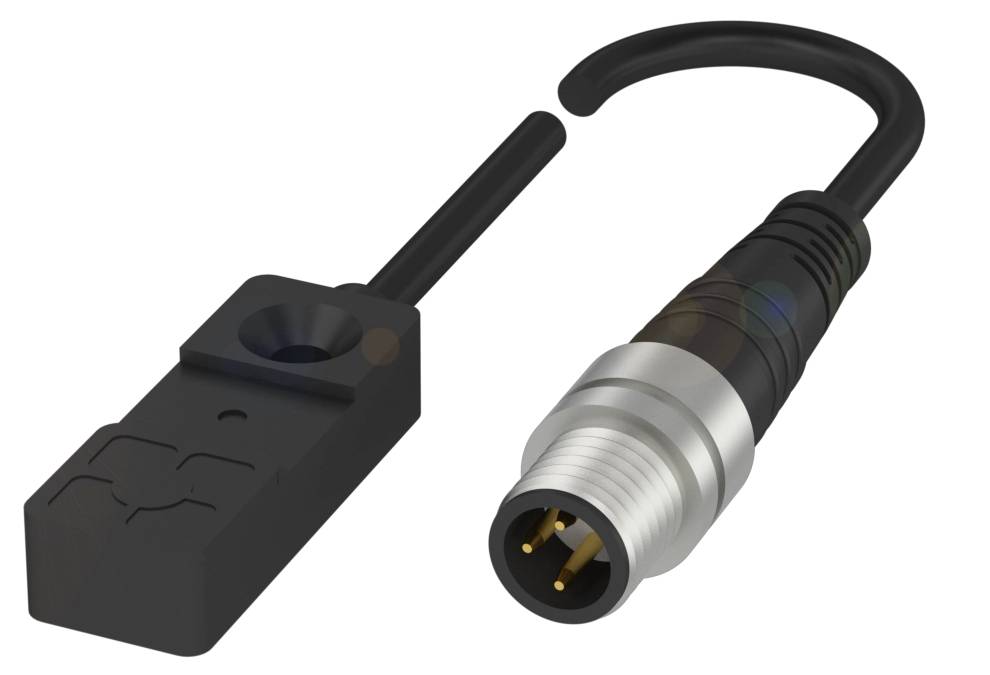

BALLUFF Capteur de distance inductif BAW0031 BAW0031 affleurant tension analogique (L x l x H) 6.00 x 30.00 x 10.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur de distance
Tension de fonctionnement max.
26.4 V
Sorties
tension analogique
Modèle
inductif
Branchement
câble avec connecteur M8 3 pins
Fiche technique (PDF)
Nombre
Total (CHF 216.42 / pièce(s))
CHF 216.42
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BAW0031 compact cubique avec trous traversants pour un montage frontal
- Dimensions : 30 x 10 x 6 mm
- Forme : en forme de carré
- Montage affleuré
- Portée : 1...4 mm
- Sortie analogique : analogique, tension 0...10 V.
Caractéristiques techniques
- Caractéristiques principales :dimensions : 30 x 10 x 6 mm
- Surface active, matériau : PA 6, GF30
- Sortie analogique : analogique, tension 0...10 V.
- Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,30 m, PUR
- Caractéristique de sortie : en cas d'approche
- Forme : en forme de carré
- Tension de fonctionnement Ub : 21.6...26.4 VDC
- Montage affleuré
- Matériau du boîtier : PA 6, GF30
- Fréquence de coupure : 3 dB : 1000 Hz
- Écart de linéarité max. : +/- 150 μm
- Portée : 1...4 mm
- Indice de protection : IP67
- Température ambiante : 0...70 °C.
- Précision de répétition selon BWN : ±35 μm
- Caractéristiques supplémentaires :
- Dimensions : 30 x 10 x 6 mm
- Affichage de la tension de fonctionnement : non
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 21.6...26.4 VDC
- Ondulation résiduelle max. (% de Ue) : 10%
- Connexion : mâle M8 x 1, 3 pôles
- Protection contre les courts-circuits : non
- Protection contre l'inversion de polarité : non
- Possibilité d'échange protégée : non
- MTTF (40 °C) : 640 A.
- Surface active, matériau : PA 6, GF30
- Couple de serrage : 0,6 Nm
- Montage : encastrable
- Type de raccordement : câble avec connecteur, 0,30 m,|PUR
- Diamètre du câble D : 3.00 mm
- Longueur de câble L : 0.3 m
- Matériau du boîtier : PA 6, GF30
- Matériau de gaine : PUR
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : 0...70 °C.
- Degré de pollution : 3
- Courant à vide IO max. Pour Ue : 15 ma
- Plage de mesure : 1...4 mm
- Fréquence de coupure : 3 dB : 1000 Hz
- Résistance de charge RL min. : 5000 ohms
- Pente U: 3.30 V/mm
- Écart de linéarité max. : +/- 150 μm
- Plage de linéarité SL : 1...4 mm
- Dérive de la température max. De la valeur finale : ±5,0 %
- Précision de répétition selon BWN : ±35 μm
- Sortie analogique : analogique, tension 0...10 V.
- Caractéristique de sortie : en cas d'approche
- Tension de sortie à se : 5 V.
- Tension de sortie à SL max. : 10 V.
- Tension de sortie à SL min. : 0 V.
- Affichage des fonctions caractéristiques électriques : affichage de l'ajustage
- Type de produit
Capteur de distance
- Type
BAW0031
- Tension de fonctionnement min.
21.6 V
- Tension de fonctionnement max.
26.4 V
- Tension de fonctionnement
21.6 - 26.4 V
- Sorties
tension analogique
- Longueur de câble
0.30 m
- Fréquence de commutation
1000 Hz
- Modèle
inductif
- Branchement
câble avec connecteur M8 3 pins
- Type de montage
affleurant
- Matériau du boîtier
PA 6 GF 30
IP67
- Température min.
0 °C
- Température max.
70 °C
- Longueur
6.00 mm
- Largeur
30.00 mm
- Hauteur
10.00 mm
- Dim.
(L x l x H) 6.00 x 30.00 x 10.00 mm
- Tension nominale
24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416818 BALLUFF Capteur de distance inductif BAW0031 BAW0031 affleurant tension analogique (L x l x H) 6.00 x 30.00 x 10.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416818 BALLUFF Capteur de distance inductif BAW0031 BAW0031 affleurant tension analogique (L x l x H) 6.00 x 30.00 x 10.00 mm
Description
Nos capteurs de distance inductifs BAW mesurent différentes positions ainsi que des distances et peuvent également distinguer différentes variantes de matériaux. Ils fonctionnent sans contact, sont donc sans usure et se caractérisent par une longue durée de vie. Votre fonction Teachn dispose d'une plage de linéarité réglable, ce was permet une mise en service rapide lors de l'installation initiale et garantit de faibles temps d'arrêt lors de l'échange de capteur. La diversité des modèles disponibles permet d'intégrer facilement les capteurs de distance inductifs dans n'importe quelle application. Les principaux domaines d'utilisation incluent la surveillance des mouvements dans les dispositifs de montage, de stabilité ou de tension de la machine ou la détection des balourds et des extensions d'essieux. Les capteurs de distance inductifs fournissent un signal analogique absolu de tension, de courant ou d'IO-Link. Dimensions = 30 x 10 x 6 mm, forme = forme carrée, montage = affleurant, portée = 1...4 mm, sortie analogique = analogique, tension 0...10 V, caractéristique de sortie = en cas de chute, fréquence limite -3 dB = 1000 Hz, précision de répétition selon BWN = ±35 μm, écart de linéarité max. = ±150 μm, matériau du boîtier = PA 6, GF30, surface active, matériau = PA 6, GF30, raccordement = câble avec connecteur, M8 x 1 mâle, 3 pôles, 0,30 m, PUR, tension de fonctionnement Ub = 21.6...26.4 VDC, température ambiante = 0...70 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, cULus, WEEE
