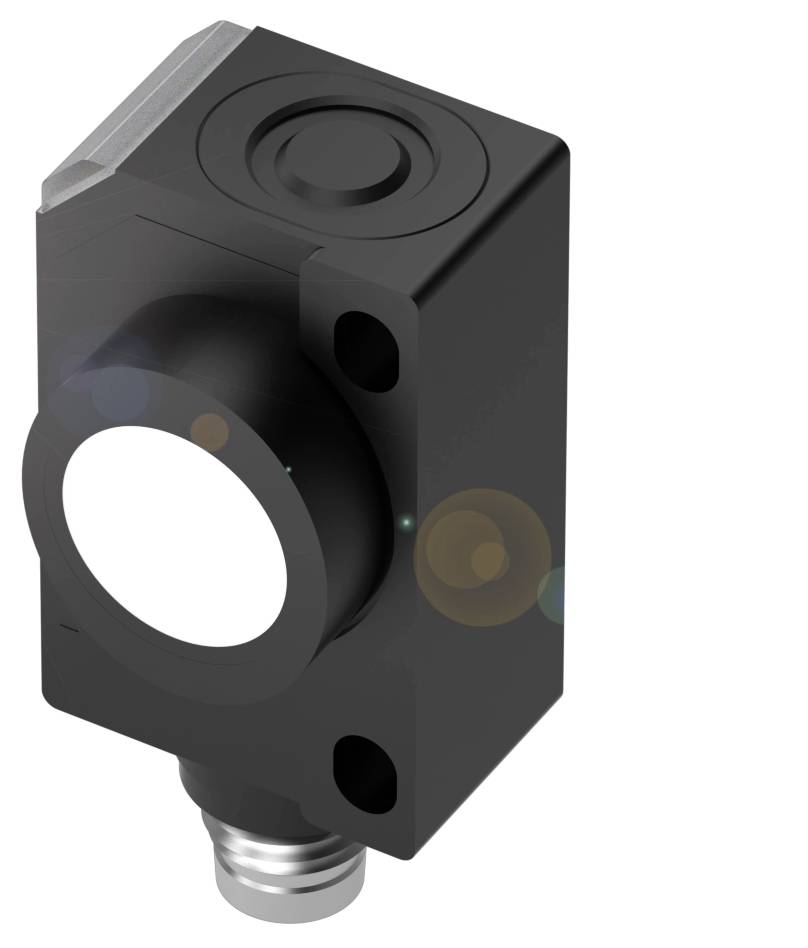

BALLUFF Capteur à ultrasons ultrasonique tension analogique BUS005E Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
tension analogique
Distance de commutation (max.)
700 mm
Fiche technique (PDF)
Nombre
Total (CHF 375.53 / pièce(s))
CHF 375.53
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BUS005E modèle cubique et sortie analogique ou numérique
- Connexion : connecteur, mâle M8 x 1, 4 pôles
- Forme : en forme de carré
- Matériau du boîtier : ABS.
- Surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, tension 0...10 V.
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, tension 0...10 V.
- Connexion : connecteur, mâle M8 x 1, 4 pôles
- Forme : en forme de carré
- Tension de fonctionnement Ub : 20...30 VDC
- Matériau du boîtier : ABS.
- Portée : 120...1000 mm
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Dimensions : 20,1 x 42,5 x 18 mm
- Fixation : vis M3
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 20...30 VDC
- Connexion : mâle M8 x 1, 4 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 700 mm
- MTTF (40 °C) : 1657 A.
- Surface active, matériau : mousse pu/résine époxy/verre
- Matériau du boîtier : ABS.
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Possibilité de réglage : verrouillage des touches marche/arrêt|réglage d'usine (réinitialisation)|courbe caractéristique croissante/décroissante
- Série : R06K1
- Affichage : mode de fonctionnement - LED verte, clignotante|LED verte : tension de fonctionnement|objet dans la plage - LED jaune
- Réglage : touche
- Température de stockage : -40...85 °C.
- Application : mesure de distance
- Plage de mesure : 120...1000 mm
- Mode de fonctionnement : mesure analogique (courbe caractéristique)
- Fonction d'entrée : signal de synchronisation
- Intensité consommée max. : 35 mA
- Synchronisation : externe, autant de capteurs que nécessaire
- Fréquence d'ultrasons : 300 kHz
- Résolution : ≤ 0,037 mm
- Précision de répétition : ± 0,15 % FS
- Sortie analogique : analogique, tension 0...10 V.
- Caractéristique de sortie : linéaire croissant/décroissant
- Résistance de charge min. RL (Analogique U) : 100 kohms
- Type d'emballage
Single
- Type de produit
Capteur à ultrasons
- Type
BUS005E
- Tension de fonctionnement min.
20 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
20 - 30 V
- Sorties
tension analogique
- Distance de commutation (max.)
700 mm
- Modèle
ultrasonique
- Branchement
fiche mâle
- Matériau du boîtier
ABS
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
18.0 mm
- Largeur
20.1 mm
- Hauteur
42.5 mm
- Dim.
(L x l x H) 18.0 x 20.1 x 42.5 mm
- Matériau
ABS
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416304 BALLUFF Capteur à ultrasons ultrasonique tension analogique BUS005E Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416304 BALLUFF Capteur à ultrasons ultrasonique tension analogique BUS005E Single
Description
Détection de position ou détection d'objet dans des milieux solides, en poudre et liquides - sans contact, ils contrôlent la présence et le comptage d'objets. Utilisation universelle, ils fonctionnent indépendamment de la couleur et de la texture de la surface. Les brouillards, la poussière ou la saleté ne sont pas un problème pour eux. Sa haute résolution et ses petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur signal de sortie. Format=forme carrée, sortie analogique=analogique, tension 0.10 V, raccordement=connecteur, connecteur M8 x 1, 4 pôles, matériau du boîtier=ABS, surface active, matériau=mousse pu/résine époxy/verre, portée=120...1000 mm, homologation/conformité=CEEACWEEE, température ambiante=-25...70 °C, indice de protection=IP67, répétabilité=± 0,15 % FS, tension de fonctionnement Ub=20...30 VDC
