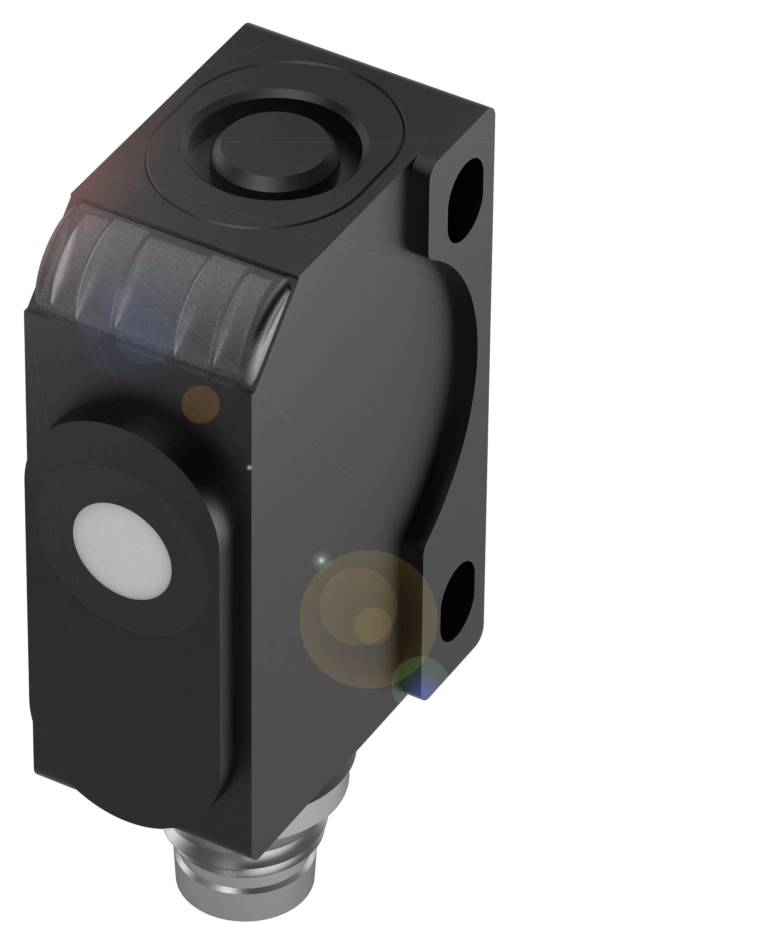

BALLUFF Capteur à ultrasons ultrasonique NPN BUS004E
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
NPN
Distance de commutation (max.)
70 mm
Modèle
ultrasonique
Fiche technique (PDF)
Nombre
Total (CHF 277.47 / pièce(s))
CHF 332.36
-17 %
CHF 277.47
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BUS004E, modèle cubique et sortie analogique ou numérique
- Connexion : connecteur, mâle M8 x 1, 4 pôles
- Portée : 20...100 mm
- Sortie de commutation : NPN N/O/N/F (NO/NC)
- Matériau du boîtier : ABS.
- Surface active, matériau : mousse pu/résine époxy/verre
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
- Connexion : connecteur, mâle M8 x 1, 4 pôles
- Tension de fonctionnement Ub : 20...30 VDC
- Matériau du boîtier : ABS.
- Portée : 20...100 mm
- Sortie de commutation : NPN N/O/N/F (NO/NC)
- Fréquence de commutation : 250 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Fixation : vis M3
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 20...30 VDC
- Fréquence de commutation : 250 Hz
- Connexion : mâle M8 x 1, 4 pôles
- Protection contre les courts-circuits : oui
- Distance de commutation nominale SN : 70 mm
- MTTF (40 °C) : 516 A.
- Surface active, matériau : mousse pu/résine époxy/verre
- Sortie de commutation : NPN N/O/N/F (NO/NC)
- Matériau du boîtier : ABS.
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Courant de sortie max. 200 mA
- Possibilité de réglage : réglage d'usine (réinitialisation)|verrouillage des touches marche/arrêt|contact normalement ouvert/normalement ouvert|distance de commutation, 2 valeurs|mode de fonctionnement
- Série : R06K1
- Affichage : fonction de sortie - LED jaune|mode de fonctionnement - LED verte, clignotante|LED verte : tension de fonctionnement|fonction de commutation - LED verte, clignotante
- Réglage : touche
- Température de stockage : -40...85 °C.
- Hystérésis H max. : 2 mm
- Application : détection d'objet
- Plage de mesure : 20...100 mm
- Mode de fonctionnement : bouton de réflexion (fenêtre)|bouton de réflexion (point de commutation)|barrière à réflexion
- Fonction d'entrée : signal de synchronisation
- Consommation max : 30 mA
- Synchronisation : externe, autant de capteurs que nécessaire
- Résolution : ≤ 0,056 mm
- Précision de répétition : ± 0,15 % FS
- Zone de détection/plage de mesure protégée contre l'inversion de polarité : oui
- Fréquence ultrasonique connexion électrique : 380 kHz
- Type de produit
Capteur à ultrasons
- Type
BUS004E
- Tension de fonctionnement min.
20 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
20 - 30 V
- Sorties
NPN
- Distance de commutation (max.)
70 mm
- Fréquence de commutation
250 Hz
- Modèle
ultrasonique
- Branchement
fiche mâle
- Matériau du boîtier
ABS
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Intensité max. admissible par prise
200 mA
- Matériau
ABS
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416324 BALLUFF Capteur à ultrasons ultrasonique NPN BUS004E
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416324 BALLUFF Capteur à ultrasons ultrasonique NPN BUS004E
Description
Ils mesurent sans contact les niveaux, les hauteurs ou le mou, ils fonctionnent de manière universelle, quelle que soit la couleur et la texture de la surface. La haute résolution, les grandes étendues et les petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur tension ou de leur sortie de courant et de leurs variantes avec une sortie de commutation supplémentaire. Sortie de commutation=NPN N/O/N/F (NO/NC), connexion=connecteur, connecteur M8 x 1, 4 pôles, matériau du boîtier=ABS, surface active, matériau=mousse pu/résine époxy/verre, portée=20...100 mm, fréquence de commutation=250 Hz, homologation/conformité=CEEACWEEE, température ambiante=-25...70 °C, indice de protection=IP67, répétabilité=± 0,15 % FS, tension de fonctionnement Ub=20...30 VDC
