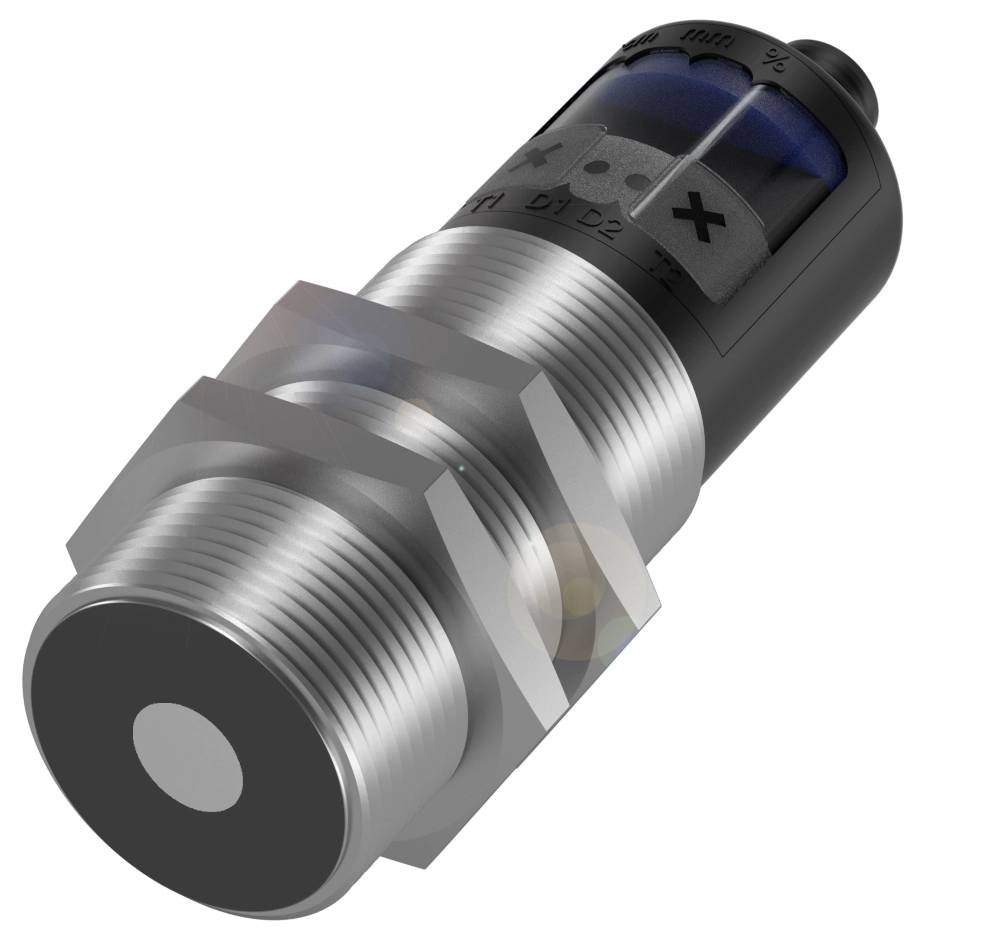

BALLUFF Capteur à ultrasons ultrasonique M30 PNP BUS002L
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
PNP
Distance de commutation (max.)
250 mm
Modèle
ultrasonique
Fiche technique (PDF)
Nombre
Total (CHF 647.50 / pièce(s))
CHF 647.50
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BUS002L avec filetage M30 et sortie analogique ou numérique
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 30 mm
- Sortie de commutation : PNP N/O/N/F (NO/NC)
- Matériau du boîtier : laiton, nickelé
- PBT, TPU
- Sortie analogique : analogique, tension/analogique, courant 0...10 V/4...20 ma
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, tension/analogique, courant 0...10 V/4...20 ma
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 30 mm
- Tension de fonctionnement Ub : 9...30 VDC
- Matériau du boîtier : laiton, nickelé
- PBT, TPU
- Portée : 30...350 mm
- Sortie de commutation : PNP N/O/N/F (NO/NC)
- Fréquence de commutation : 25 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 9...30 VDC
- Fréquence de commutation : 25 Hz
- Connexion : connecteur M12x1, 5 pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 250 mm
- Courant de sortie max. 200 mA
- Affichage : valeur de distance - affichage du segment
- Hystérésis H max. : 3 mm
- Application : mesure de distance
- Plage de mesure : 30...350 mm
- Fonction d'entrée : signal de synchronisation
- Consommation max : 80 mA
- Synchronisation : interne, 10 capteurs max
- Fréquence d'ultrasons : 320 kHz
- Résolution : ≤ 0,025 mm
- Précision de répétition : ± 0,15 % FS
- Résistance de charge RL max. (Analogique I) : 500 ohms pour UB > 20 V|100 ohms pour UB < 20 V.
- Résistance de charge min. RL (Analogique U) : 100 kohms pour UB > 15 V.
- Type de produit
Capteur à ultrasons
- Type
BUS002L
- Tension de fonctionnement min.
9 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
9 - 30 V
- Sorties
PNP
- Distance de commutation (max.)
250 mm
- Fréquence de commutation
25 Hz
- Modèle
ultrasonique
- Spécificités
afficheur LED
- Branchement
fiche mâle M12, 5 pôles
- Taille
M30
- Propriété du matériau
nickelé
- Matériau du boîtier
laiton
- Type de contact
1 PNP
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
94.5 mm
- Diamètre
30 m
- Dim.
(Ø x L) 30 m x 94.5 mm
- Intensité max. admissible par prise
200 mA
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416261 BALLUFF Capteur à ultrasons ultrasonique M30 PNP BUS002L
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416261 BALLUFF Capteur à ultrasons ultrasonique M30 PNP BUS002L
Description
Détection de position ou détection d'objet dans des milieux solides, en poudre et liquides - sans contact, ils contrôlent la présence et le comptage d'objets. Utilisation universelle, ils fonctionnent indépendamment de la couleur et de la texture de la surface. Les brouillards, la poussière ou la saleté ne sont pas un problème pour eux. Sa haute résolution et ses petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur signal de sortie. Format=Ø 30 mm, sortie analogique=analogique, tension/analogique, courant 0.10 V/4.20 ma linéaire croissant/descendant, sortie de commutation=PNP NO/NF (NO/NC), connexion=connecteur, connecteur M12x1, 5 pôles, matériau du boîtier=laiton PBT, TPU, surface active, matériau=mousse pu/résine époxy/verre, portée=30...350 mm, fréquence de commutation = 25 Hz, approbation/conformité = cULus LISTEDCEEACEEE, température ambiante = 25...70 °C, indice de protection = IP67, précision de répétition = environ 0,15 % FS, tension de fonctionnement Ub = 9...30 VDC
