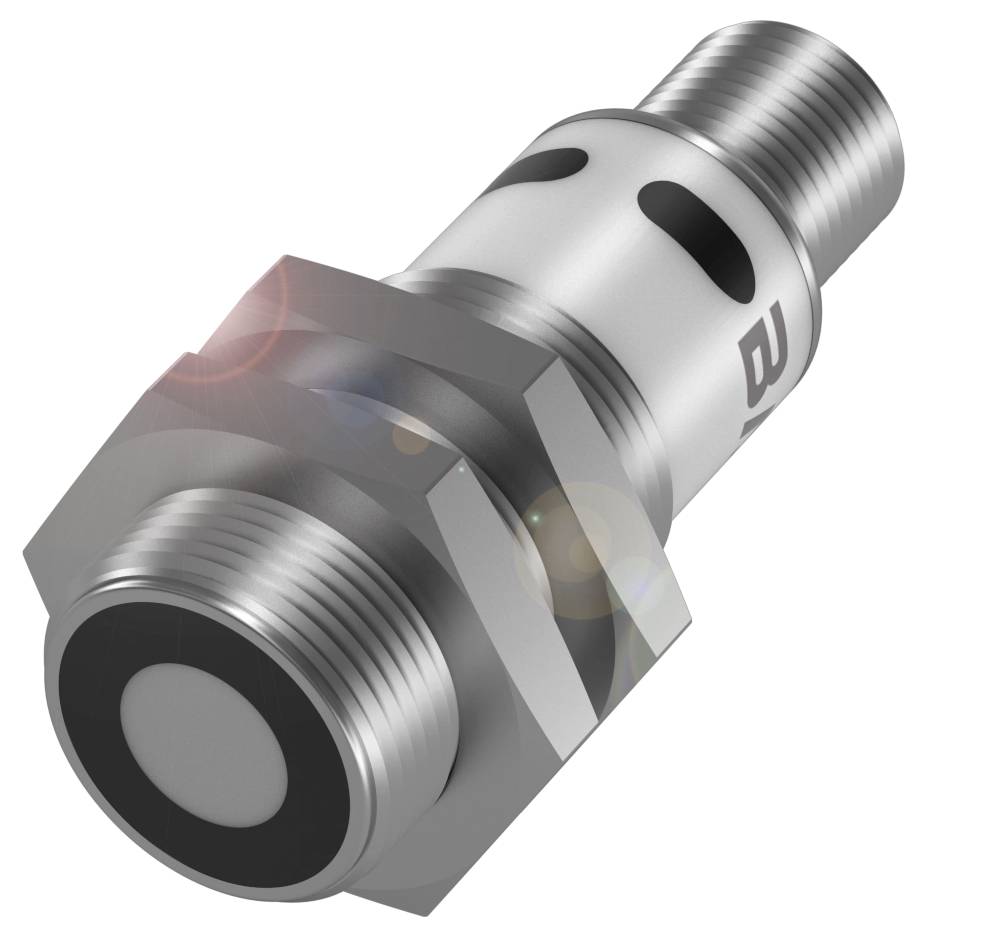

BALLUFF Capteur à ultrasons ultrasonique M18 courant analogique BUS002C Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
courant analogique
Distance de commutation (max.)
250 mm
Fiche technique (PDF)
Nombre
Total (CHF 375.53 / pièce(s))
CHF 375.53
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle cylindrique Balluff BUS002C avec filetage M18 et sortie analogique ou numérique
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 18 mm
- Matériau du boîtier : laiton, nickelé
- PBT
- Surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, courant 4...20 ma
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, courant 4...20 ma
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Forme : Ø 18 mm
- Tension de fonctionnement Ub : 10...30 VDC
- Matériau du boîtier : laiton, nickelé
- PBT
- Portée : 30...350 mm
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Dimensions : Ø 18 x 52,5 mm
- Fixation : écrou M18x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 10...30 VDC
- Connexion : connecteur M12x1, 5 pôles
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 250 mm
- MTTF (40 °C) : 1134 A.
- Surface active, matériau : mousse pu/résine époxy/verre
- Matériau du boîtier : laiton, nickelé|PBT
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Protection de surface : nickelée
- Série M18M1
- Affichage : LED verte : tension de fonctionnement|objet dans la plage - LED jaune
- Réglage : non
- Température de stockage : -40...85 °C.
- Application : mesure de distance
- Plage de mesure : 30...350 mm
- Mode de fonctionnement : mesure analogique (courbe caractéristique)
- Fonction d'entrée : courbe caractéristique croissante/en baisse|apprentissage de la zone de travail|réglage d'usine (réinitialisation)|synchronisation marche/arrêt|signal de synchronisation
- Consommation max : 40 mA
- Synchronisation : interne, 10 capteurs max
- Fréquence d'ultrasons : 320 kHz
- Résolution : ≤ 0,070 mm
- Précision de répétition : ± 0,15 % FS
- Sortie analogique : analogique, courant 4...20 ma
- Caractéristique de sortie : linéaire croissant/décroissant
- Résistance de charge RL max. (Analogique I) : 500 ohms pour UB > 20 V|100 ohms pour UB < 20 V.
- Type d'emballage
Piece
- Type de produit
Capteur à ultrasons
- Type
BUS002C
- Tension de fonctionnement min.
10 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
10 - 30 V
- Sorties
courant analogique
- Distance de commutation (max.)
250 mm
- Modèle
ultrasonique
- Branchement
fiche mâle M12, 5 pôles
- Taille
M18
- Matériau du boîtier
laiton
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
52.5 mm
- Diamètre
18 m
- Dim.
(Ø x L) 18 m x 52.5 mm
- Matériau
laiton (nickelé)
PBT
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416271 BALLUFF Capteur à ultrasons ultrasonique M18 courant analogique BUS002C Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416271 BALLUFF Capteur à ultrasons ultrasonique M18 courant analogique BUS002C Piece
Description
Détection de position ou détection d'objet dans des milieux solides, en poudre et liquides - sans contact, ils contrôlent la présence et le comptage d'objets. Utilisation universelle, ils fonctionnent indépendamment de la couleur et de la texture de la surface. Les brouillards, la poussière ou la saleté ne sont pas un problème pour eux. Sa haute résolution et ses petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur signal de sortie. Format=Ø 18 mm, sortie analogique=analogique, courant 4.20 ma linéaire croissant/descendant, raccordement=connecteur, connecteur M12x1, 5 pôles, matériau du boîtier=laiton PBT, surface active, matériau=mousse pu/résine époxy/verre, portée=30...350 mm, homologation/conformité=cULus LISTEDCEEACEEACEEE, température ambiante=-25...70 °C, indice de protection = IP67, précision de répétition = environ 0,15 % FS, tension de fonctionnement Ub = 10...30 VDC
