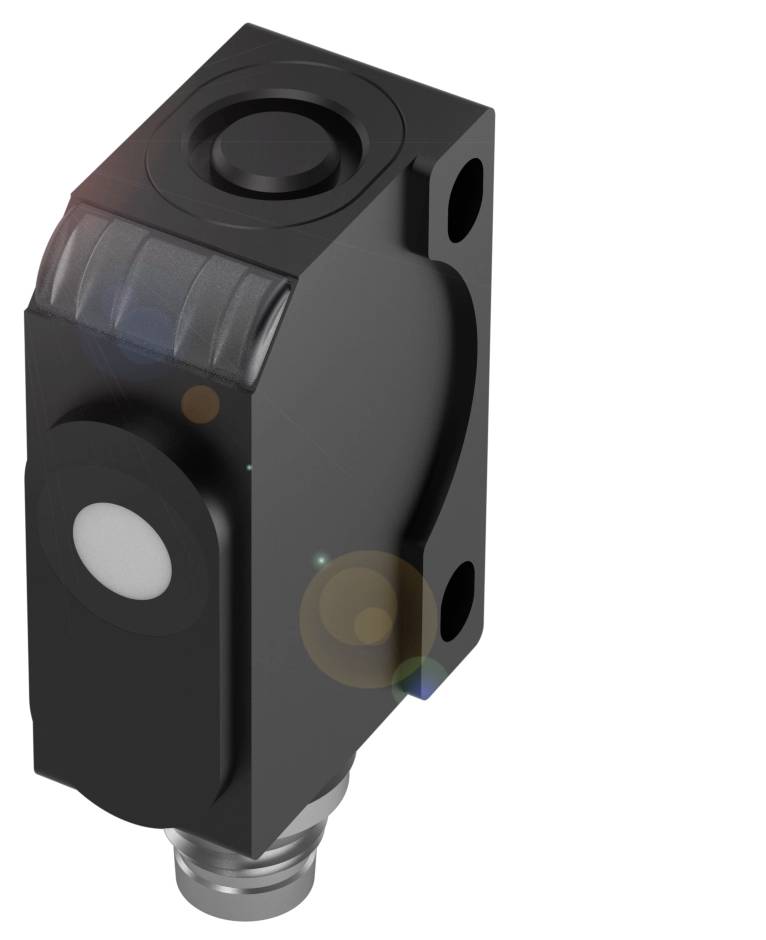

BALLUFF Capteur à ultrasons ultrasonique courant analogique BUS004F
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur à ultrasons
Tension de fonctionnement max.
30 V
Sorties
courant analogique
Distance de commutation (max.)
240 mm
Modèle
ultrasonique
Fiche technique (PDF)
Nombre
Total (CHF 351.48 / pièce(s))
CHF 351.48
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BUS004F modèle cubique et sortie analogique ou numérique
- Connexion : connecteur, mâle M8 x 1, 4 pôles
- Forme : en forme de carré
- Matériau du boîtier : ABS, nickelé
- Surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, courant 4...20 ma
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
- Sortie analogique : analogique, courant 4...20 ma
- Connexion : connecteur, mâle M8 x 1, 4 pôles
- Forme : en forme de carré
- Tension de fonctionnement Ub : 20...30 VDC
- Matériau du boîtier : ABS, nickelé
- Portée : 50...350 mm
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Précision de répétition : ± 0,15 % FS
- Caractéristiques supplémentaires :
- Dimensions : 12 x 42,5 x 23,1 mm
- Fixation : vis M3
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 20...30 VDC
- Connexion : mâle M8 x 1, 4 pôles
- Protection contre l'inversion de polarité : oui
- Distance de commutation nominale SN : 240 mm
- MTTF (40 °C) : 516 A.
- Surface active, matériau : mousse pu/résine époxy/verre
- Matériau du boîtier : ABS, nickelé
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Possibilité de réglage : verrouillage des touches marche/arrêt|réglage d'usine (réinitialisation)|courbe caractéristique croissante/décroissante
- Protection de surface : nickelée
- Série : R06K1
- Affichage : mode de fonctionnement - LED verte, clignotante|LED verte : tension de fonctionnement|objet dans la plage - LED jaune
- Réglage : touche
- Température de stockage : -40...85 °C.
- Application : mesure de distance
- Plage de mesure : 50...350 mm
- Mode de fonctionnement : mesure analogique (courbe caractéristique)
- Fonction d'entrée : signal de synchronisation
- Intensité consommée max. : 35 mA
- Synchronisation : externe, autant de capteurs que nécessaire
- Fréquence d'ultrasons : 500 kHz
- Résolution : ≤ 0,037 mm
- Précision de répétition : ± 0,15 % FS
- Sortie analogique : analogique, courant 4...20 ma
- Caractéristique de sortie : linéaire croissant/décroissant
- Résistance de charge RL max. (Analogique I) : 500 ohms
- Type de produit
Capteur à ultrasons
- Type
BUS004F
- Tension de fonctionnement min.
20 V
- Tension de fonctionnement max.
30 V
- Tension de fonctionnement
20 - 30 V
- Sorties
courant analogique
- Distance de commutation (max.)
240 mm
- Modèle
ultrasonique
- Branchement
fiche mâle
- Propriété du matériau
nickelé
- Matériau du boîtier
ABS
IP67
- Température min.
-25 °C
- Température max.
70 °C
- Longueur
23.1 mm
- Largeur
12.0 mm
- Hauteur
42.5 mm
- Dim.
(L x l x H) 23.1 x 12.0 x 42.5 mm
- Matériau
ABS métallisé
- Tension nominale
30 V
- Tension de fonctionnement
24
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416333 BALLUFF Capteur à ultrasons ultrasonique courant analogique BUS004F
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416333 BALLUFF Capteur à ultrasons ultrasonique courant analogique BUS004F
Description
Détection de position ou détection d'objet dans des milieux solides, en poudre et liquides - sans contact, ils contrôlent la présence et le comptage d'objets. Utilisation universelle, ils fonctionnent indépendamment de la couleur et de la texture de la surface. Les brouillards, la poussière ou la saleté ne sont pas un problème pour eux. Sa haute résolution et ses petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur signal de sortie. Format=forme carrée, sortie analogique=analogique, courant 4.20 ma, raccordement=connecteur, connecteur M8 x 1, 4 pôles, matériau du boîtier=ABS, surface active, matériau=mousse pu/résine époxy/verre, portée=50...350 mm, homologation/conformité=CEEACWEEE, température ambiante=-25...70 °C, indice de protection=IP67, répétabilité=± 0,15 % FS, tension de fonctionnement Ub=20...30 VDC
