BALLUFF BPI00F0 Répartiteur passif Répartiteur multipôles 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Répartiteur passif
Nombre d'emplacements de signaux
10
Nombre de distributeurs
10 voies
Type
BPI00F0
Affichage d'état
avec LED
Fiche technique (PDF)
Nombre
Total (CHF 142.41 / pièce(s))
CHF 142.41
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

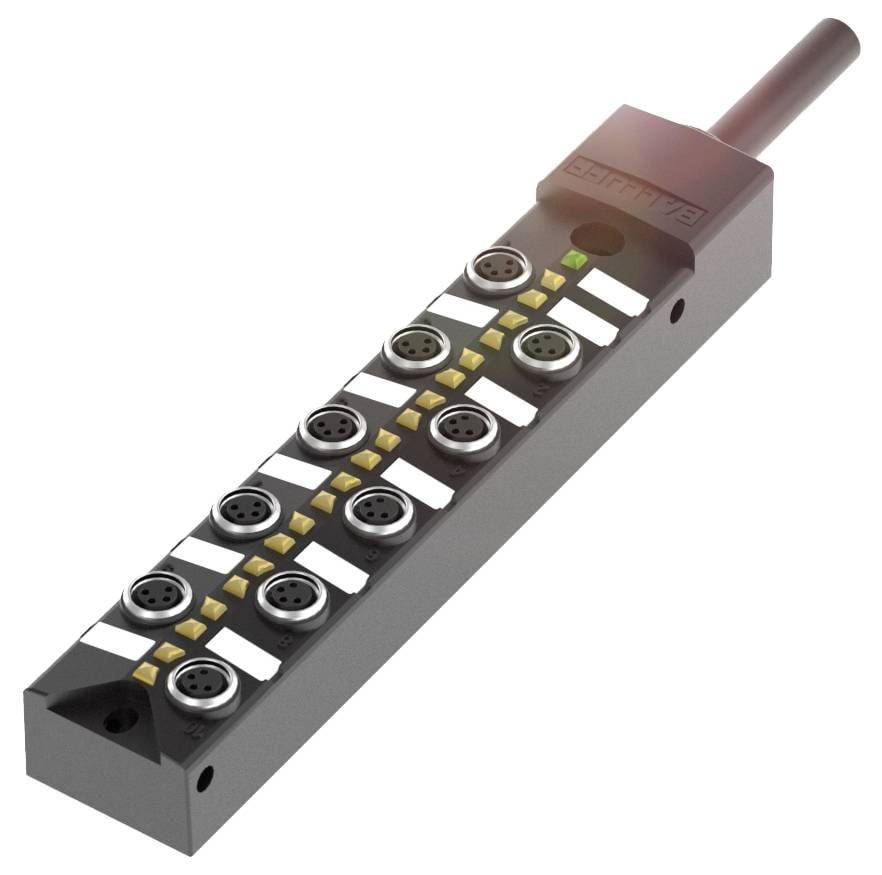

Répartiteur passif Balluff BPI00F0
- Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
- Affichage de la tension de fonctionnement : LED verte
- Connecteurs : 10 x M8 x 1 femelle, 4 pôles
- Affichage fonction de commutation : LED jaune (20x)
- Type de signal : PNP
Caractéristiques techniques
- Principales caractéristiques :connecteur slot : 10 x connecteur femelle M8x1, 4 pôles
- Affichage fonction de commutation : LED jaune (20x)
- Courant de sortie max. 3 A
- Tension de fonctionnement Ub : 10...30 VDC
- Affichage de la tension de fonctionnement : LED verte
- Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
- Indice de protection : IP67
- Type de signal : PNP
- Courant total max. : 8 A
- Caractéristiques supplémentaires :
- Contenu de la livraison : étiquettes d'identification (11x)|capuchon de fermeture (5x)
- Dimensions : 157 x 30 x 23 mm
- Fixation : M4 (2x)
- Affichage de la tension de fonctionnement : LED verte
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension de fonctionnement Ub : 10...30 VDC
- Couple de serrage : 1.2 Nm ±0.2 (M4)
- Diamètre du câble D : 9.50 mm ±0.25 mm
- Longueur du câble : 5 m
- Matériau du boîtier : PBT, GF
- Matériau de contact : bronze (CuSn6), sous-normes
- Nombre de conducteurs : 22
- Section du conducteur : 0.34 mm² + 0.75 mm²
- Affichage fonction de commutation : LED jaune (20x)
- Courant de sortie max. 3 A
- Résistance d'isolation : ≥ 10 Gohms
- Courant total max. : 8 A
- Connecteurs : 10 x M8 x 1 femelle, 4 pôles
- Matériau du support de contact : PBT
- Couple de serrage pour câble : 0,4 Nm + 0,1 Nm (M8/connecteur)
- Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
- Câble, rayon de courbure min., pose fixe : 7.5 x D
- Câble, rayon de courbure min., pose flexible : 15 x D
- Câble, cycles de flexion min. : 2 Mio.
- Matériau de la gaine : PUR
- Accélération max., chaîne de remorquage : 10 m/s²
- Caractéristiques du câble : adapté à la chaîne de remorquage
- Gaine de câble, couleur : noir
- Type de produit
Répartiteur passif
- Nombre d'emplacements de signaux
10
- Type
BPI00F0
- Nombre de distributeurs
10 voies
- Affichage d'état
avec LED
- Type de signal
PNP
- Connexion
connecteur femelle M8
- Largeur
157.00 mm
- Longueur
23.00 mm
IP67
- Intensité max. admissible par prise
3 A
- Courant de somme (alimentation simple)
8 A
- Mode de raccordement (boîtier de distribution)
M8 femelle
- Nombre total de pôles
4
- Référence fabricant
BPI00F0
- Contenu
1 pc(s)
- Nombre de pôles
4
- Hauteur
30.00 mm
- Capacité de courant totale
8 A
- Capacité de charge par signal E/S
3 A
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3422702 BALLUFF BPI00F0 Répartiteur passif Répartiteur multipôles 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3422702 BALLUFF BPI00F0 Répartiteur passif Répartiteur multipôles 1 pc(s)
Description
Les interfaces passives de Balluff relient les capteurs et les actionneurs à la commande. Ils sont particulièrement adaptés aux conditions difficiles et sont parfaits pour Ideal lors de l'utilisation de lubrifiants et de liquides de refroidissement. Son boîtier entièrement moulé offre un degré de protection élevé et une excellente résistance aux chocs et aux vibrations. Les jeux de vis métalliques garantissent la précision des connecteurs. Connecteur slots=10x M8x1 femelle, 4 pôles, affichage de la tension de fonctionnement = LED verte, affichage fonction de commutation = LED jaune (20x), type de signal = PNP, câble = PUR noir, 5 m, compatible avec la chaîne de remorquage, tension de fonctionnement Ub=10...30 VDC, courant de sortie max.=3 A, courant total max.=8 A, indice de protection=IP67
