Name: BALLUFF BPI007F Répartiteur passif Répartiteur multipôles 1 pc(s) Single
Brand: BALLUFF
SKU: 3423125
Availability: BackOrder

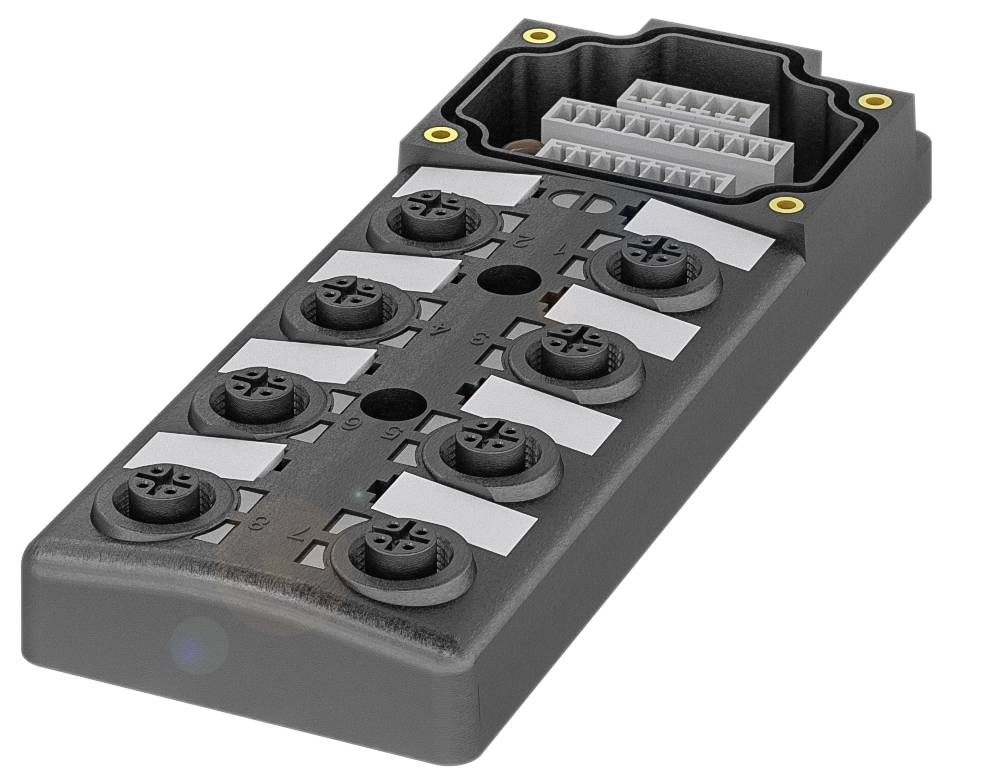

Connecteur noir avec huit ports ronds disposés en deux rangées. En haut, une zone de connexion rectangulaire avec plusieurs broches pour les connexions électriques.

Photo non contractuelle

Type d'emballage

Single

Type de produit

Répartiteur passif

Nombre d'emplacements de signaux

Nombre de distributeurs

8 voies

Type

BPI007F

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 109.95 / pièce(s))

CHF 109.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Répartiteur passif Balluff BPI007F

Affichage de la tension de fonctionnement : LED verte (2x)
Connexion (COM 1) : bornes enfichables
Connecteurs femelles : 8 x M12x1 femelle, 5 pôles
Affichage fonction de commutation : LED jaune (16x)
Type de signal : PNP

Caractéristiques techniques

Principales caractéristiques :connexion (COM 1) : bornes enfichables
Connecteurs femelles : 8 x M12x1 femelle, 5 pôles
Affichage fonction de commutation : LED jaune (16x)
Courant de sortie max. 4 A
Tension de fonctionnement Ub : 18...30 VDC
Affichage de la tension de fonctionnement : LED verte (2x)
Type de signal : PNP
Courant total max. : 8 A (pour une alimentation double) ; 8 A (pour une alimentation simple)
Température ambiante : de -25 à 80 °C
Caractéristiques supplémentaires :
Contenu de la livraison : étiquettes d'identification (24x)|capuchon de fermeture (4x)
Fixation : M4 (4x)
Affichage de la tension de fonctionnement : LED verte (2x)
Tension assignée de fonctionnement Ue DC : 24 V
Tension de fonctionnement Ub : 18...30 VDC
Couple de serrage : 1.2 Nm ±0.2 (M4)
Matériau du boîtier : PBT
En 60068-2-27, choc : 100 g, 6 ms.
En 60068-2-6, vibration : 10...60 Hz, amplitude constante 2|mm|61...500 Hz, constante|accélération 15 g
Température ambiante : de -25 à 80 °C
Matériau du contact : laiton
Affichage fonction de commutation : LED jaune (16x)
Courant de sortie max. 4 A
Résistance d'isolation : ≥ 10 Gohms
Courant total max. : 8 A (pour une alimentation double)|8 A (pour une alimentation simple)
Connecteurs femelles : 8 x M12x1 femelle, 5 pôles
Matériau du support de contact : PA 6.6
Couple de serrage pour câble : 0,6 Nm + 0,1 Nm (M12|connecteur)
Scellement : oui
Non fourni : vis de fixation M4
Séparation de potentiel : +24 V et 0 V pour le côté gauche|(slot 1, 3) et le côté droit|(slot 2, 4) par|cavalier
Résistance à la tension de choc : 800 V
Consommation de courant par LED : 4 ma

Type d'emballage: Single

Type de produit: Répartiteur passif

Nombre d'emplacements de signaux: 8

Type: BPI007F

Nombre de distributeurs: 8 voies

Affichage d'état: avec LED

Type de signal: PNP

Connexion: connecteur femelle M12

Intensité max. admissible par prise: 4 A

Courant de somme (alimentation simple): 8 A

Température max.: 80 °C

Température min.: -25 °C

Mode de raccordement (boîtier de distribution): M12 femelle

Nombre total de pôles: 5

Référence fabricant: BPI007F

Contenu: 1 pc(s)

Nombre de pôles: 5

Capacité de courant totale: 8 A

Capacité de charge par signal E/S: 4 A

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3423125 BALLUFF BPI007F Répartiteur passif Répartiteur multipôles 1 pc(s) Single

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3423125 BALLUFF BPI007F Répartiteur passif Répartiteur multipôles 1 pc(s) Single

Description

Les répartiteurs passifs de Balluff relient les capteurs et les actionneurs à la commande. Ils sont parfaits pour Ideal dans les conditions difficiles, en particulier lorsque des lubrifiants et des lubrifiants sont utilisés. Leur boîtier entièrement moulé offre un degré de protection élevé et une excellente résistance aux chocs et aux vibrations.grâce à son design, ces interfaces s'intègrent parfaitement dans toutes les installations et machines, avec des jeux de vis métalliques garantissant la précision des connecteurs. Tous les distributeurs peuvent être montés de manière flexible sur tous les profilés et panneaux de base standard : leurs trous de fixation sont montés au centre. Et grâce à des trous de fixation latéraux supplémentaires, l'interface passive peut également être montée sur le côté. Le montage flexible prend en charge les LED très visibles. Connecteur slots = 8x M12x1 femelle, 5 pôles, affichage de la tension de fonctionnement = LED verte (2x), affichage fonction de commutation = LED jaune (16x), type de signal = PNP, raccordement (COM 1) = bornes enfichables, tension de fonctionnement Ub = 18...30 VDC, courant de sortie max. = 4 A, courant total max. = 8 A (pour alimentation 2x) ; 8 A (pour alimentation 1x) température ambiante = -25...80 °C.

Ce texte a été traduit par une machine.
