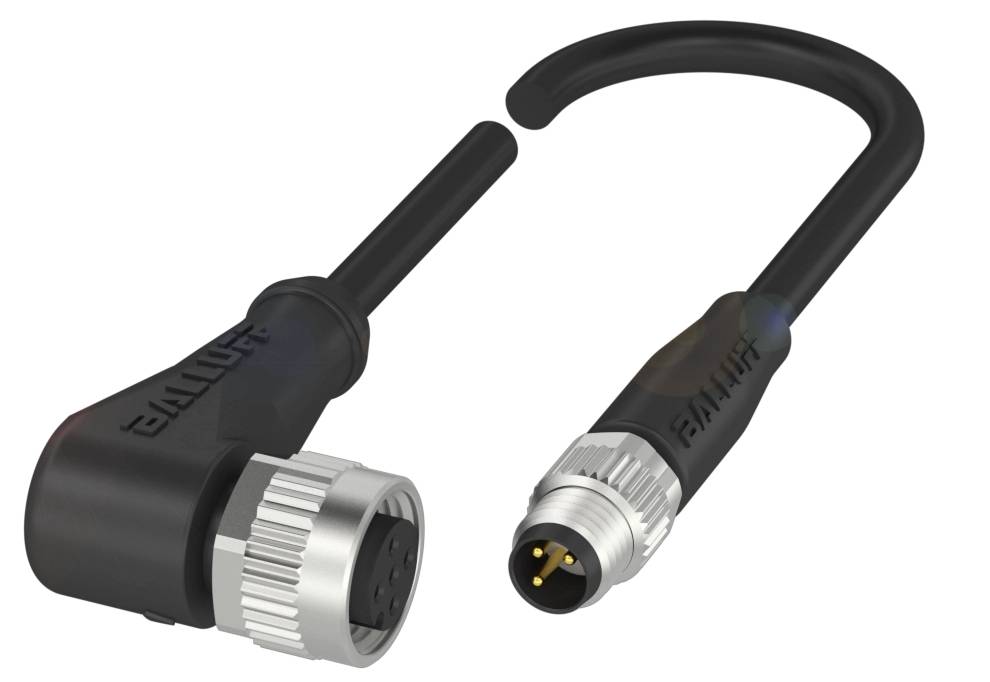

BALLUFF BCC03MZ Ligne de distribution femelle, coudé, mâle, droit 1.50 m Nombre de pôles: 5, 3 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Ligne de distribution
Forme
femelle, coudé
mâle, droit
Coté A
M12
Coté de raccordement B
M8
Nombre de pôles
5
3
Fiche technique (PDF)
Nombre
Total (CHF 18.46 / pièce(s))
CHF 18.46
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble de capteur Balluff BCC03MZ non blindé
- Nombre de conducteurs : 3
- Connecteur 1 : connecteur femelle M12 x 1, coudé, 5 pôles, codage A
- Connexion 2 : mâle M8 x 1, droit, 3 pôles, codage A
- Câble : PUR noir, 1,5 m, compatible avec les chaînes de remorquage
- Température du câble, pose fixe : -50...90 °C.
Caractéristiques techniques
- Caractéristiques principales :connecteur 1 : connecteur femelle M12 x 1, coudé, 5 pôles, codage A.
- Connexion 2 : mâle M8 x 1, droit, 3 pôles, codage A
- Nombre de conducteurs : 3
- Tension de fonctionnement Ub : 60 VDC / 60 VAC
- Câble : PUR noir, 1,5 m, compatible avec les chaînes de remorquage
- Température du câble, pose fixe : -50...90 °C.
- Température du câble, pose flexible : -25...90 °C.
- Courant nominal (40 °C) : 4,0 A.
- INDICE DE PROTECTION : IP67, IP68, IP69K/IP67, IP69K
- Caractéristiques supplémentaires :
- Tension de fonctionnement Ub : 60 VDC / 60 VAC
- Diamètre du câble D : 4,30 mm ±0,20 mm
- Longueur de câble L : 1.50 m
- INDICE DE PROTECTION : IP67, IP68, IP69K/IP67,|IP69K
- Matériau des contacts : bronze/laiton
- Nombre de conducteurs : 3
- Section du conducteur : 0.34 mm²
- Courant nominal (40 °C) : 4,0 A.
- Système : surmoulé/surmoulé
- Matériau du support de contact : PUR/PUR
- Couple de serrage pour câble : 0,6 Nm/0,4 Nm
- Câble : PUR noir, 1,5 m, compatible avec les chaînes de remorquage
- Câble, rayon de courbure min., pose fixe : 5 x D
- Câble, rayon de courbure min., pose flexible : 10 x D
- Câble, cycles de flexion min. : 5 Mio.
- Matériau de la poignée : PUR/PUR
- Matériau de la gaine : PUR
- Matériau de l'écrou-raccord : zinc moulé sous pression/zinc moulé sous pression|ou laiton nickelé
- Accélération max., chaîne de remorquage : 5 m/s²
- Caractéristiques du câble : adapté à la chaîne de remorquage
- Gaine de câble, couleur : noir
- Vitesse de déplacement max., chaîne de remorquage : 200 m/min
- Course de déplacement horizontale max., chaîne de remorquage : 5 m
- Course verticale max., chaîne de remorquage : 5 m
- Température du câble UL max., pose fixe : 80 °C.
- Température du câble UL max., pose flexible : 80 °C.
- Température du câble, chaîne de remorquage : -25...60 °C.
- Température du câble, pose fixe : -50...90 °C.
- Température du câble, pose flexible : -25...90 °C.
- Connecteur 1 : connecteur femelle M12 x 1, coudé, 5 pôles, codage A
- Connexion 2 : mâle M8 x 1, droit, 3 pôles, codage A-
- Câble, contrainte de torsion : ±180°/M.
- Type
BCC M425-M313-3F-300-PX0334-015
- Type de produit
Ligne de distribution
- Forme
femelle, coudé
mâle, droit
- Coté A
M12
- Coté de raccordement B
M8
- Nombre de pôles
5
3
- Longueur de câble
1.50 m
- Tension nominale
60 V/DC
60 V/AC
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Ø extérieur
4.30 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Couleur du câble
noir
- Codification
A
IP67
IP68
IP69K
IP67
IP69K
- Spécificités
Gaine PUR
pour chaîne porte-câbles
codage A
- Température min.
-50 °C
- Température max.
90 °C
- Référence fabricant
BCC03MZ
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3420776 BALLUFF BCC03MZ Ligne de distribution femelle, coudé, mâle, droit 1.50 m Nombre de pôles: 5, 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3420776 BALLUFF BCC03MZ Ligne de distribution femelle, coudé, mâle, droit 1.50 m Nombre de pôles: 5, 3 1 pc(s)
Description
Grâce à nos câbles de connexion robustes, les signaux, les données et les performances sont transmis en toute sécurité et de manière fiable. Dans notre vaste sélection, vous trouverez la bonne connexion pour votre application dans votre industrie.vous pouvez choisir parmi différents types de câbles et différents connecteurs. Connexion 1 = connecteur femelle M12x1, coudé, 5 pôles, codage A, connexion 2 = connecteur mâle M8x1, droit, 3 pôles, codage A, câble = PUR noir, 1,5 m, compatible avec les chaînes de remorquage, nombre de conducteurs = 3, température du câble, pose fixe = -50...90 °C, température du câble, pose flexible = -25...90 °C, tension de fonctionnement Ub = 60 V DC, intensité nominale : 60 V = 4.0 A, indice de protection = IP67, IP68, IP69K/IP67, IP69K, homologation/conformité = CE, ce, cULus, WEEE
