BALLUFF BAM00LL Support bracket BAM00LL 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Support bracket
Type
BAM00LL
Contenu
1 pc(s)
Matériau
PBTP
UKCA
oui
Fiche technique (PDF)
Nombre
Total (CHF 14.75 / pièce(s))
CHF 15.74
-6 %
CHF 14.75
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

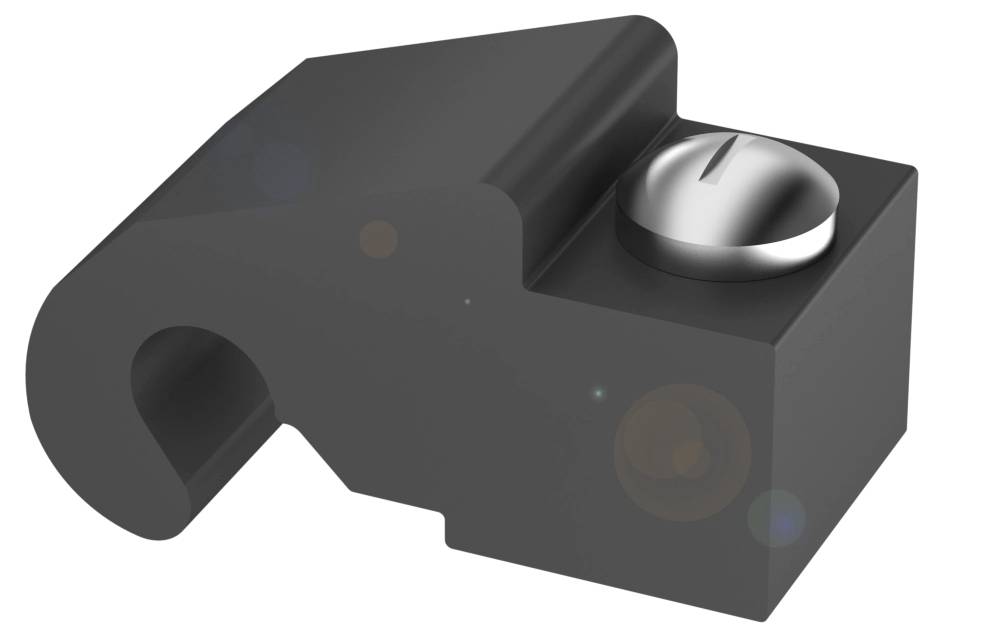

Support de fixation Balluff BAM00LL pour capteurs magnétiques
- Principe de fonctionnement : support BMF
- Température ambiante : de -25 à 70 °C
- Utilisation : pour capteurs magnétiques BMF 305
- Application : avec support BMF 21-HW-8 pour vérin pneumatique avec diamètre de bras d'alimentation 4.3...6.5 mm.
- Avec support de retenue BMF 21-HW-11 pour cylindre de 8 à 80 mm de diamètre.
- Fixation avec collier de serrage.
- Avec support BMF 21-HW-10 pour vérin pneumatique avec raccord Ø4.3...17 mm et vérin pneumatique avec barre de traction intégrée au boîtier (profil); largeur de profilé 10...17 mm.
- Matériau : PBTP
- GF30
Notre service pour vous
Caractéristiques techniques
- Caractéristiques principales :application : avec support BMF 21-HW-8 pour vérin pneumatique avec diamètre de bras d'attelage 4.3...6.5 mm.
- Avec support de retenue BMF 21-HW-11 pour cylindre de 8 à 80 mm de diamètre.
- Fixation avec collier de serrage.
- Avec support BMF 21-HW-10 pour vérin pneumatique avec raccord Ø4.3...17 mm et vérin pneumatique avec barre de traction intégrée au boîtier (profil); largeur de profilé 10...17 mm.
- Principe de fonctionnement : support BMF
- Matériau : PBTP
- GF30
- Température ambiante : de -25 à 70 °C
- Utilisation : pour capteurs magnétiques BMF 305
- Caractéristiques supplémentaires :
- Principe de fonctionnement : support BMF
- Contenu de livraison : pièce de fixation|support de fixation
- Matériau : PBTP|GF30
- Couple de serrage : 1,5 Nm
- Température ambiante : de -25 à 70 °C
- Application : avec support BMF 21-HW-8 pour|vérin pneumatique avec|diamètre du piston d'admission 4.3...6.5.mm.|avec support BMF 21-HW-11 pour|cylindre avec diamètre du piston|8-80 mm.|fixation avec collier de serrage.|avec support BMF 21-HW-10 pour|vérin pneumatique avec vérin d'aspiration|Ø4.3...17 mm et vérin pneumatique avec profilé|largeur du carter de traction :10 mm.
- Fixation capteur : vis PT WN 1412 KA 30x8
- Support de fixation : pièces de vissage à|support de fixation BMF 21-HW-10|-8|-11
- Type de produit
Support bracket
- Type
BAM00LL
- Contenu
1 pc(s)
- Matériau
PBTP
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417908 BALLUFF BAM00LL Support bracket BAM00LL 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417908 BALLUFF BAM00LL Support bracket BAM00LL 1 pc(s)
Description
Nos supports de capteur peuvent être combinés avec le système de montage BMS. Les supports de capteur de haute qualité sont conçus et testés pour les capteurs de champ magnétique Balluff. Ils se distinguent par leur précision et leur longévité. Principe de fonctionnement = support BMF, application = avec support BMF 21-HW-8 pour vérin pneumatique avec diamètre de bras d'alimentation 4.3...6.5 mm., avec support BMF 21-HW-11 pour cylindre avec diamètre de piston 8-80 mm. Fixation avec collier de serrage., avec équerre de fixation BMF 21-HW-10 pour vérin pneumatique avec raccord Ø4.3.17 mm et vérin pneumatique avec barre de traction intégrée au boîtier (profil); largeur de profil 10.17 mm., utilisation = pour capteurs magnétiques BMF 305, matériau = PBTP GF30, température ambiante = -25...70 °C.
