Andreas Maier Schloss-u. Werkzeugfabrik 94128 Jeu d'éléments de serrage
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Jeu d'éléments de serrage
Ø de perçage
5.6 mm
Longueur extérieure
114 mm
Longueur totale
114 mm
Largeur
100 mm
Points forts & détails

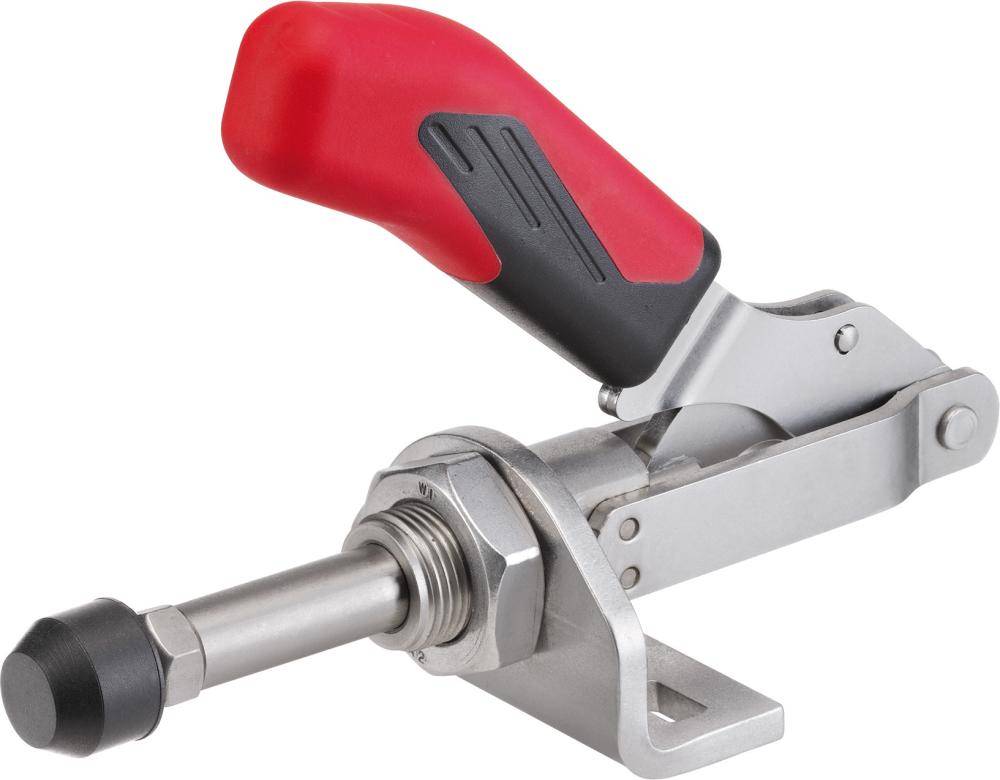

Tendeur de tige de poussée AMF n° 6841 taille 2 petit pied angulaire
- Andreas Maier Schloss-u. Werkzeugfabrik 94128
- Contenu: 1 pc(s)
Caractéristiques techniques
- Taille : 2
- Vis de serrage : M6 x 25
- Course : 26 mm
- Type : petit pied angulaire
- Marque : AMF
- Hauteur de serrage : 20 mm
- Force de maintien F1 : 2 kN
- Hauteur serrée : 85,5 mm
- Longueur serrée : 114 mm
- Force de maintien F2 : 2 kN
- Type de produit
Jeu d'éléments de serrage
- Ø de perçage
5.6 mm
- Longueur extérieure
114 mm
- Longueur totale
114 mm
- Largeur
100 mm
- UKCA
non pertinent
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3759207 Andreas Maier Schloss-u. Werkzeugfabrik 94128 Jeu d'éléments de serrage
Description

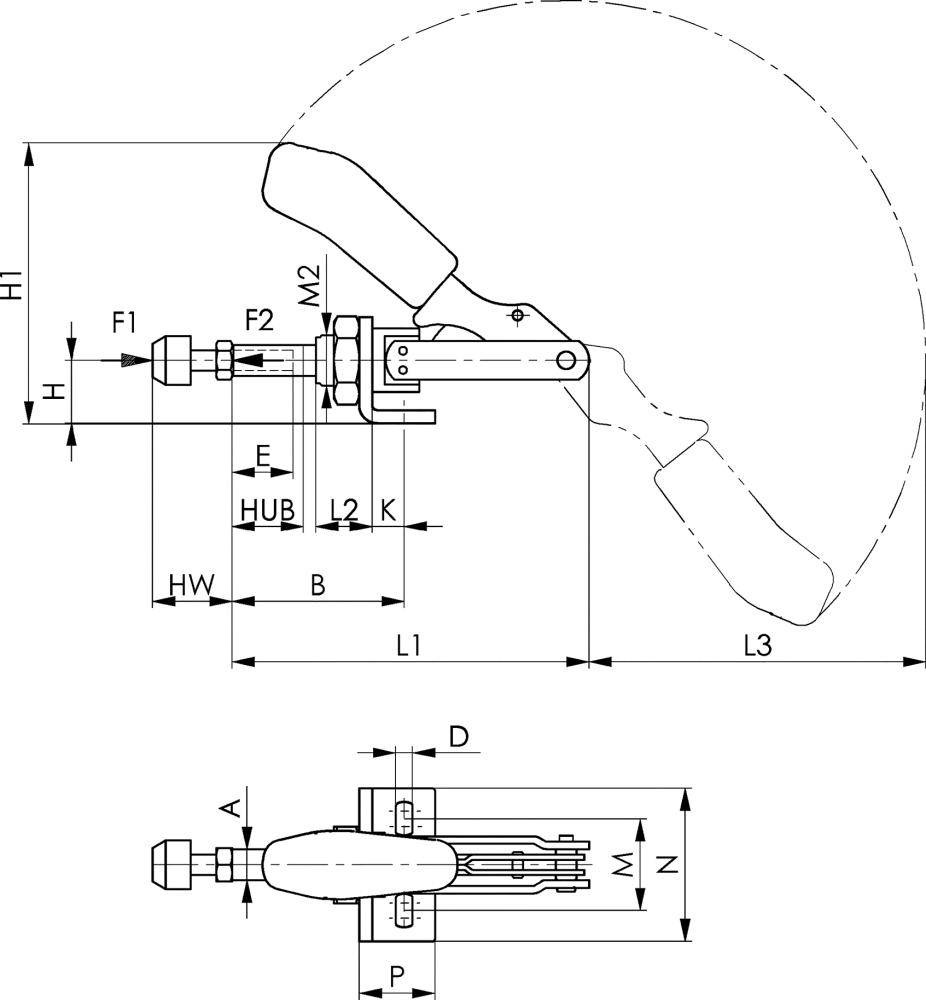

Avec petit pied angulaire · Tendeur de pression et de traction · Longue tige de poussée · Le tendeur peut être fixé sans pied angulaire aux parois en tôle ou vissé dans des corps de dispositif filetés à l'avant Autres caractéristiques techniques : · P : 34 mm · Hauteur totale : 95mm · K: 12,5mm · D: 5,6 mm · F1 : 2kN · L2 : 19 mm · L1 : 114 mm · F2 : 2 kN · B min. : 32,5mm · Diamètre des trous: 5,6 mm · B max. : 58,5mm · H : 20 mm · N : 50 mm · E : 20 mm · M min. : 31,8mm · A : 10 mm · M max. : 36 mm · M2 : M16x1,5 mm · H1 : 85,5mm · Longueur totale : 114mm
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 21020701
