Analyseur de spectre Uni-T UTS5026A 9 kHz, 26.5 GHz
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
2 pièce(s)
Nombre
Total (CHF 29’972.20 / pièce(s))
CHF 29’972.20
hors CHF 15.73
excl. TVA
Plus que 2 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

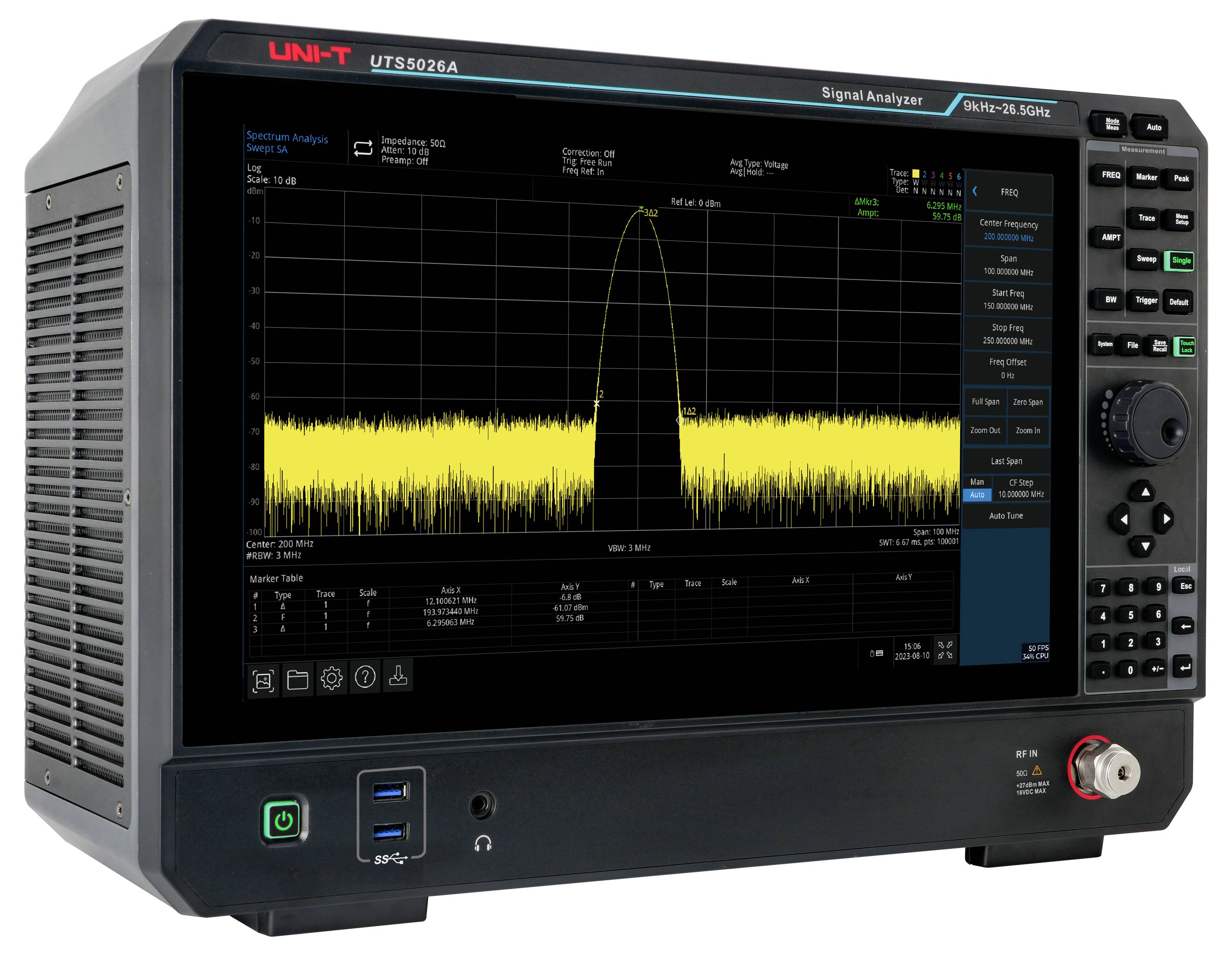

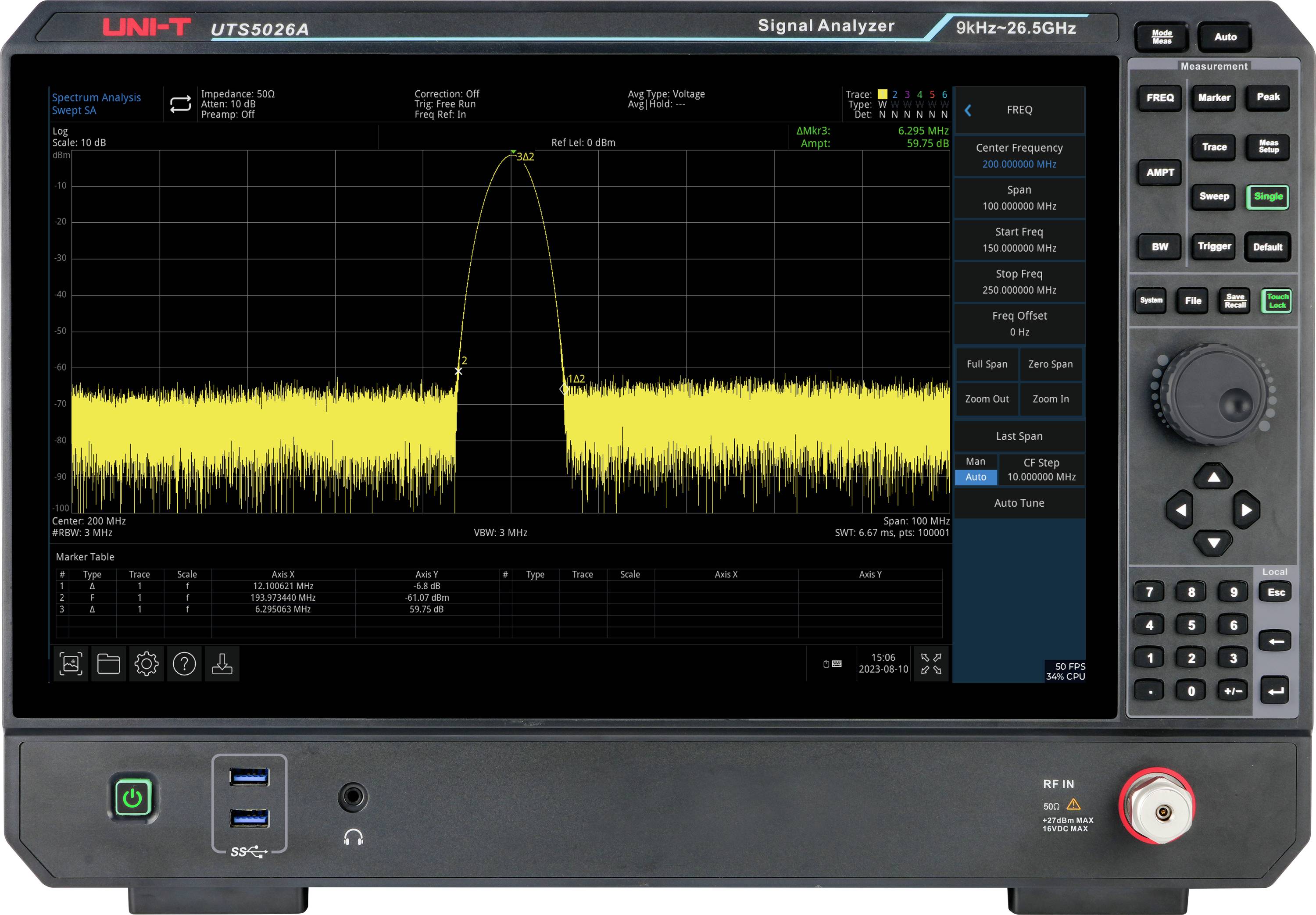

UNI-T UTS5026A – Analyseur de signal/spectre haute résolution avec bande passante de 26,5 GHz
- Gamme de fréquence : 9 kHz – 26.5 GHz
- DANL : jusqu’à –163 dBm (typique)
- Bruit de phase : moins de –107 dBc/Hz @ 10 kHz offset (typique)
- Points de balayage : jusqu'à 100.001 pour une haute résolution
- RBW : 1 Hz – 3 MHz (par incréments de 10 %) et valeurs fixes 4, 5, 6, 8 MHz
- Écran : écran tactile TFT-LCD 15,6"
Caractéristiques techniques
- Température de fonctionnement : 0 - 40 °C
- Écran tactile Full HD 15,6" 1920 x 1080
- DANL jusqu'à -163 dBm
- Points de scan
- Mesures modulaires (EMI, VSA, LTE/NR, etc.)
- Type de produit
Analyseur de spectre
- Bande passante
9 kHz
26.5 GHz
- Fréquence d'échantillonage par canal
1 Méch/s
- Nombre d’entrées analogiques max.
1
- Niveau de sortie
-170 - 30 dBm
- Dim.
(l x H) 445 mm x 311 mm
- Poids
11 kg
- Largeur
445 mm
- Hauteur
311 mm

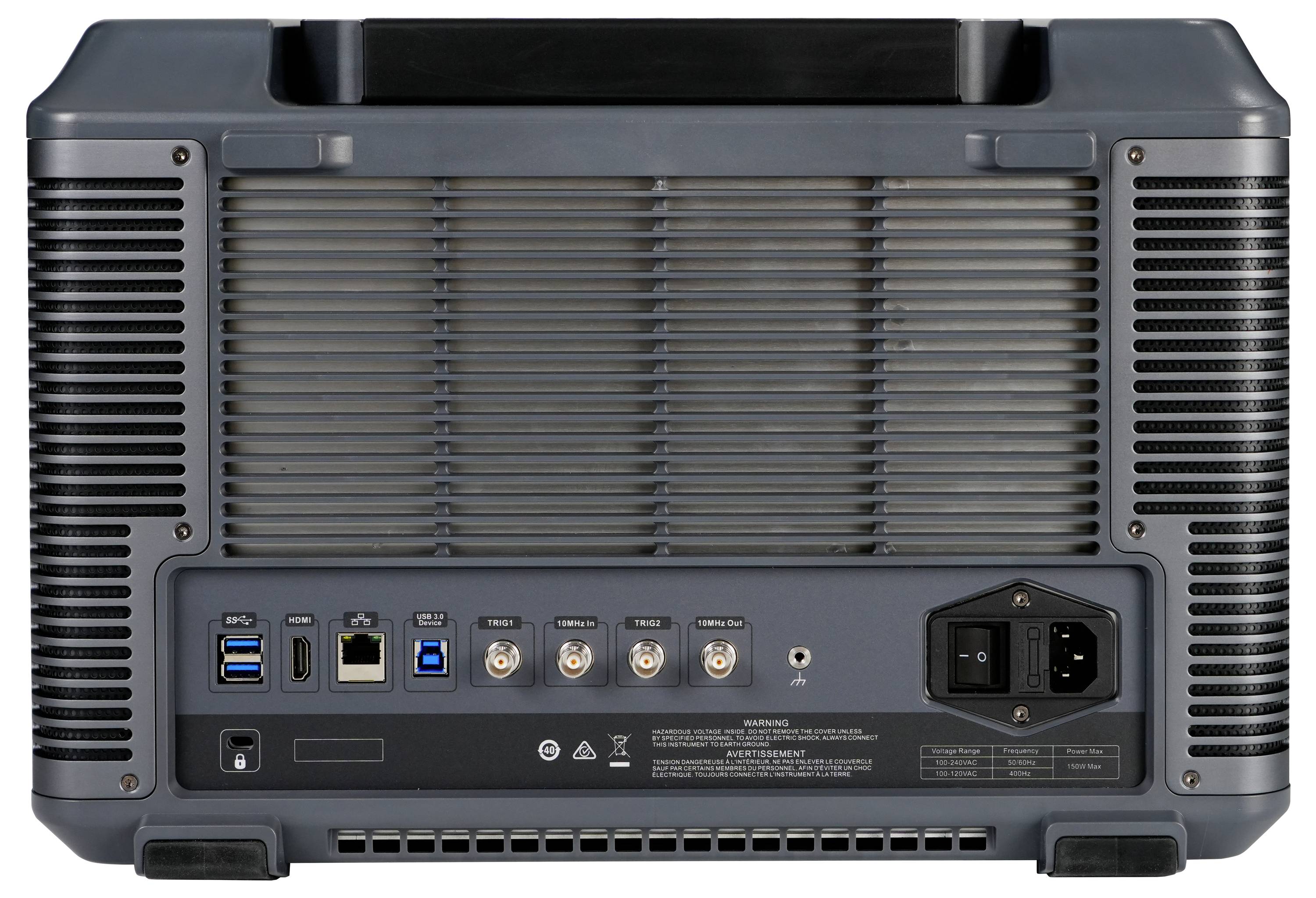

- Interfaces
périphérique USB
USB-Host
LAN
HDMI
Documents & téléchargements
Fiche technique
Fiche technique 3532357 Analyseur de spectre Uni-T UTS5026A 9 kHz, 26.5 GHz
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3532357 Analyseur de spectre Uni-T UTS5026A 9 kHz, 26.5 GHz
Description
La série UNI-T UTS5026A est un puissant analyseur de signaux avec une gamme de fréquences allant de 9 kHz à 26,5 GHz. Il convient à Ideal comme instrument de mesure central pour la construction de systèmes de contrôle automatisés tout en répondant à de nombreuses exigences en matière de tests et d'applications dans des domaines tels que la recherche et le développement, les tests de fabrication et la formation continue.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Système d'exploitation : compatible avec Windows 10 ou version ultérieure
- Gamme de fréquence : 9 kHz – 26.5 GHz
- DANL : jusqu’à –163 dBm (typique)
- Bruit de phase : jusqu’à –107 dBc/Hz @ 1 GHz, décalage de 10 kHz
- Points de balayage : jusqu'à 100.001 points par balayage
- RBW : résolution minimale à partir de 1 Hz
- Test Pass/Fail : comparaison automatique des tolérances avec contrôle des valeurs limites
- Affichage multi-voies : affichage simultané de jusqu'à 6 courbes de mesure
- Mesure rapide : fonctions de mesure à clé unique avancées (en option)
- Prémesure EMI : analyse CEM pré-conformité intégrée (facultatif)
- Dédémodulation analogique : fonctions d'analyse AM/FM/PM (en option)
- Démodulation numérique : prise en charge des normes numériques (facultatif)
- Écran : TFT-LCD 15,6-inch avec résolution 1920×1080
- Différentes interfaces : support pour clavier, souris, périphériques de stockage, connexion PC, commande à distance, WebControl, synchronisation des appareils, fonctions de moniteur et alarmes acoustiques
Contenu de la livraison
- 1x UTS5026A (analyseur de signaux, 9 kHz–26,5 GHz)
- 1 câble d'alimentation
- 1 x câble de données USB 3.0, 1 m, USB A-B.
- 1x couvercle avant
- 1 x adaptateur 2.92, prise des deux côtés
- 1x antibuée, 3 g
- 1 certificat de calibration
- 1x consignes de sécurité (multilingue)
- 1x Guide de démarrage rapide (anglais)
Avertissement
Options logicielles
UTS5000A-P26 – Préamplificateur pour 26,5 GHz.
UTS5000A-AMK – Fonctions de mesure avancées pour la série UTS5000A.
UTS5000A-AMA – Mesure de démodulation analogique pour la série UTS5000A.
UTS5000A-EMI – Analyse EMI pour la série UTS5000A.
- HDMI est une marque déposée de HDMI Licensing L. L. C.
