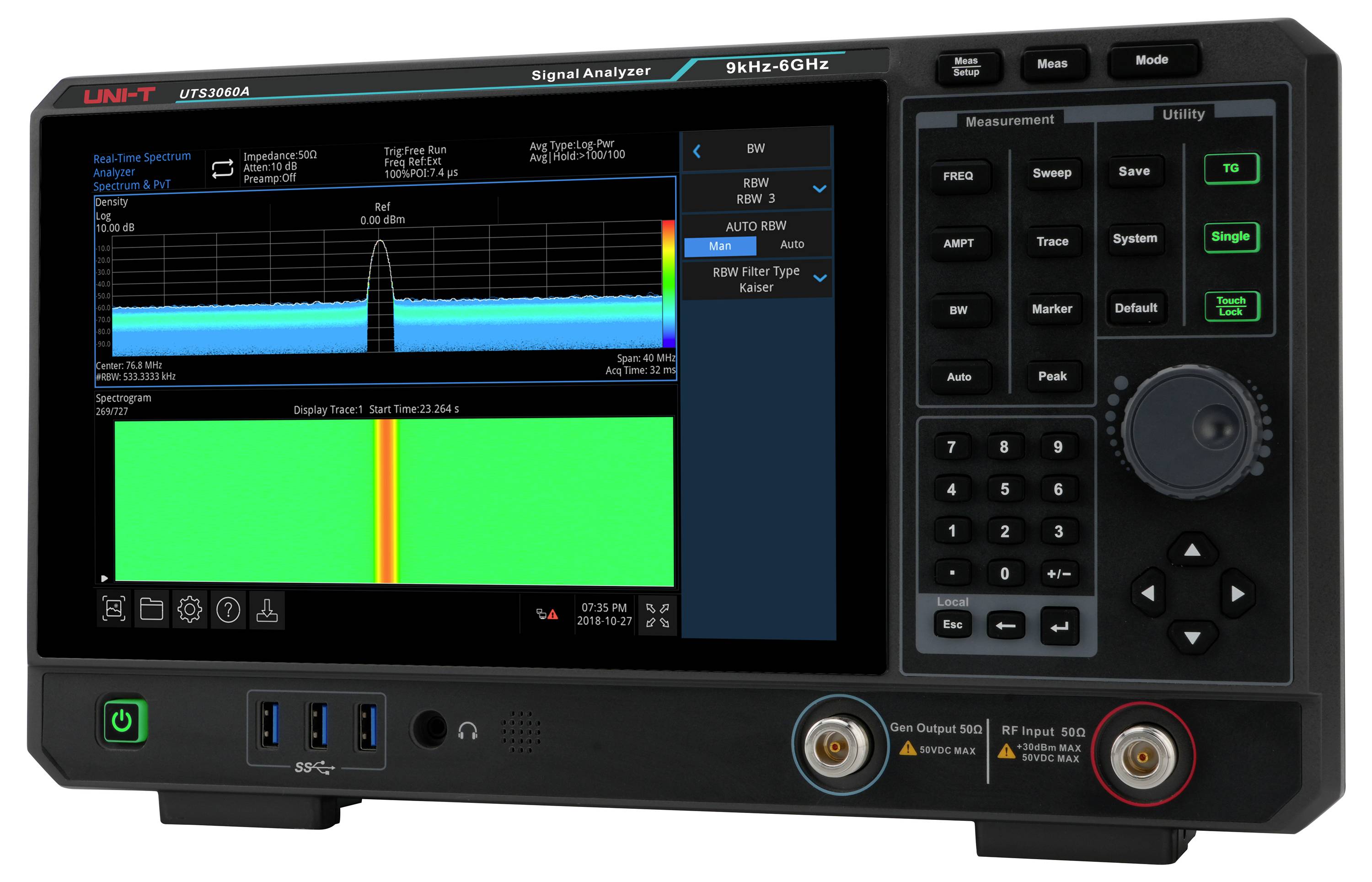

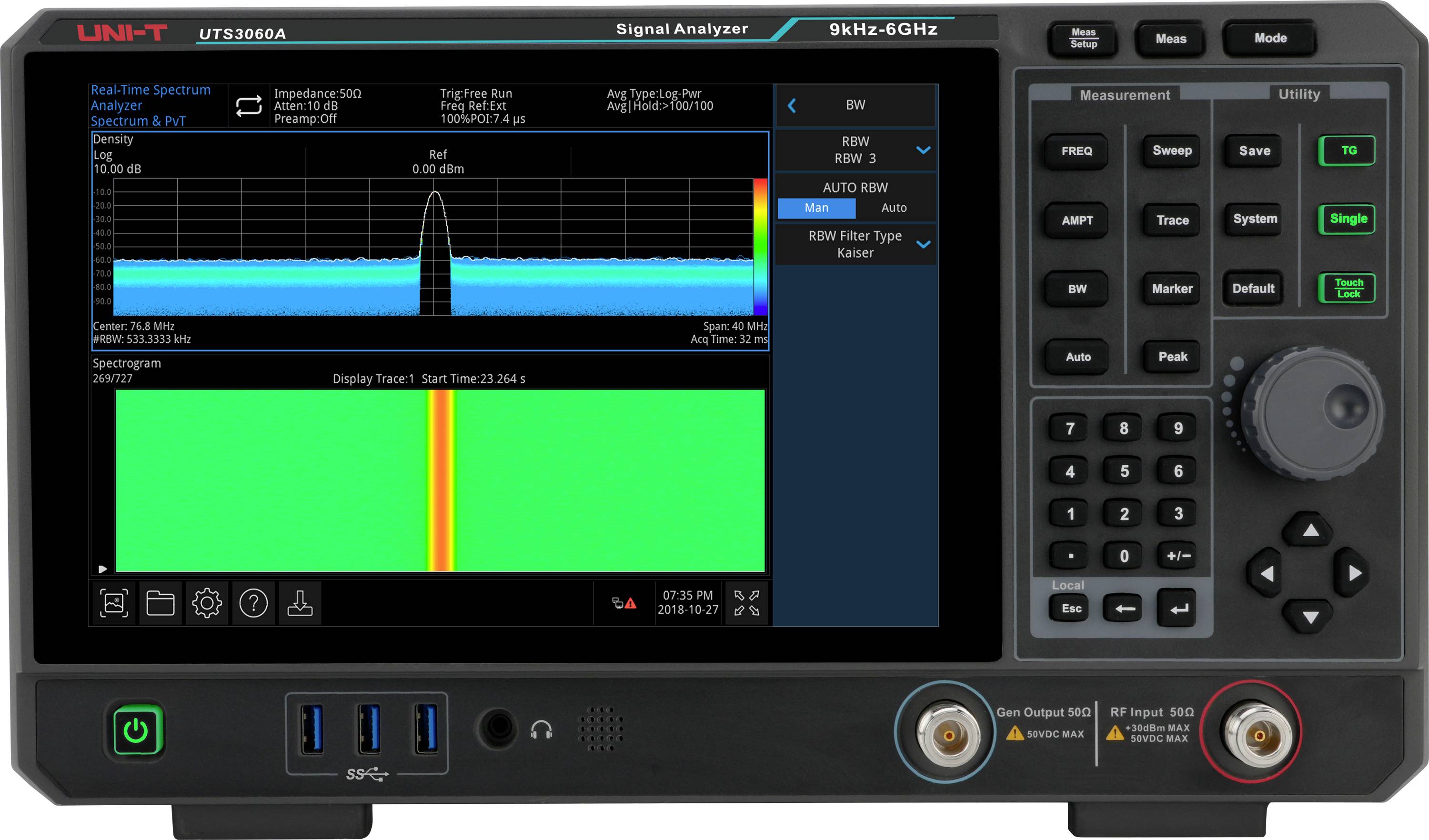

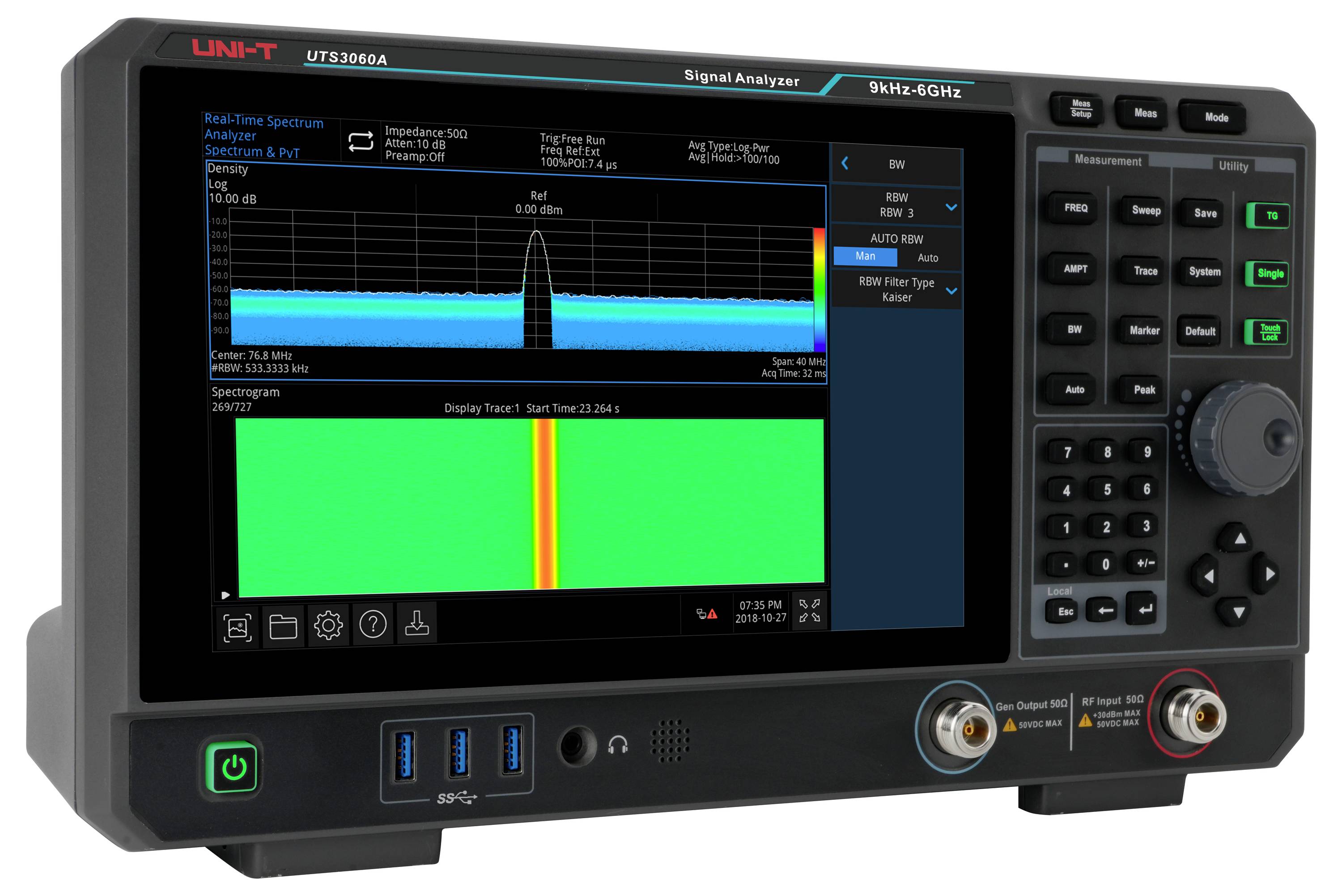

Analyseur de spectre Uni-T UTS3060A 6 GHz
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 8’556.85 / pièce(s))
CHF 8’556.85
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Analyseur de signal/spectre UNI-T UTS3060A avec bande passante de 6 GHz
- Gamme de fréquences de 9 kHz à 6,0 GHz
- RBW : 1 Hz – 10 MHz
- Bruit de phase : –100 dBc/Hz @10 kHz
- DANL (niveau de bruit moyen): –165 dBm
- Générateur de suivi : standard
- Écran : TFT-LCD de 10,1" (écran tactile)
- Largeur de bande d'analyse : 40 MHz (en option)
Caractéristiques techniques
- 6 pistes
- Type de produit
Analyseur de spectre
- Bande passante
6 GHz
- Fréquence d'échantillonage par canal
51.2 Méch/s
- Nombre d’entrées analogiques max.
1
- Entrées
Entrée RF
- Dim.
(l x H) 378 mm x 218 mm
- Poids
4.96 kg
- Nombre d’entrées numériques max.
1
- Largeur
378 mm
- Hauteur
218 mm

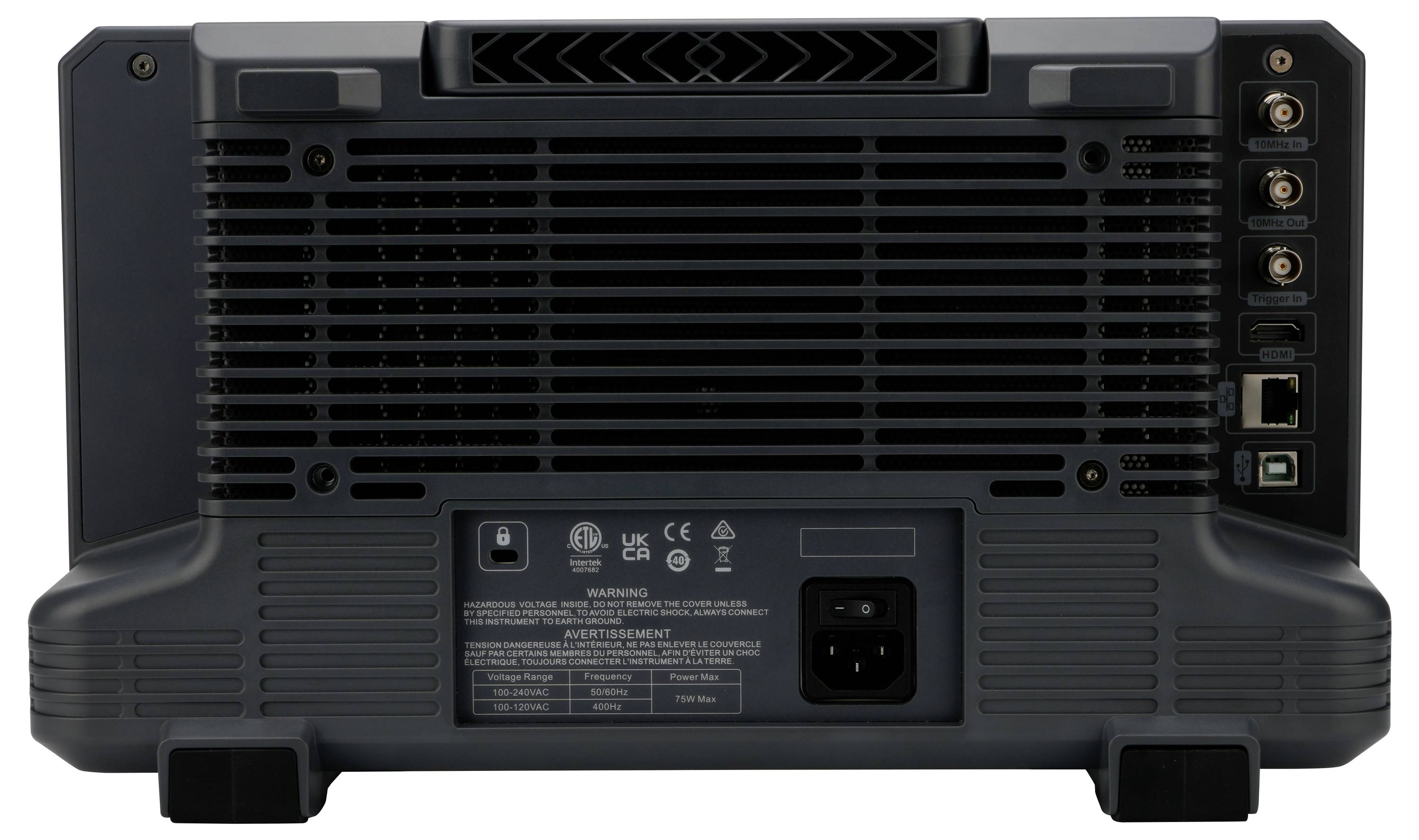

- Interfaces
périphérique USB
USB-Host
LAN
HDMI
Documents & téléchargements
Fiche technique
Fiche technique 3532364 Analyseur de spectre Uni-T UTS3060A 6 GHz
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3532364 Analyseur de spectre Uni-T UTS3060A 6 GHz
Description
L'UTS3060A est un analyseur de signaux polyvalent pour la recherche et le développement, la production et l'éducation avec une gamme de fréquences allant de 9 kHz à 6,0 GHz. Il prend en charge l'analyse du spectre en temps réel, l'analyse du réseau vectoriel (VNA), l'analyse du signal vectoriel (VSA) et l'analyse EMI, et est Ideal pour les systèmes de contrôle automatique et les exigences de test variées.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Plage de fréquence: 9 kHz à 6.0 GHz
- Niveau de bruit moyen affiché (DANL) : -165 dBm/Hz (typique)
- Bruit de phase : moins de -100 dBc/Hz (décalage 10 kHz, typique)
- Précision d'amplitude : moins de 0,7 dB
- Points d'échantillonnage: Jusqu'à 40.001
- Bande passante de résolution minimale (RBW) : 1 Hz
- Tracking Generator (TG) : Standard
- Analyse des réseaux vectoriels (VNA): Standard
- Mode d'analyse du spectre en temps réel (RTSA): Avec affichage de la densité de probabilité et du spectre, bande passante standard 10 MHz
- Bande passante en temps réel (RTSA) en option : jusqu'à 40 MHz
- Différents modes de déclenchement et modèles de déclenchement disponibles
- Fonctions de mesure à un bouton (en option)
- Fonction d'analyse EMI (facultatif)
- Analyse de démodulation analogique (facultatif)
- Analyse du signal vectoriel (facultatif)
- Écran HD multi-touch 10,1" (1280 × 800)
- Prise en charge des commandes SCPI (Standard Commands for Programmable Instruments)
Contenu de la livraison
- 1x UTS3060A (analyseur de signaux, 9 kHz–6,0 GHz)
- 1 câble d'alimentation
- 1 x câble d'imprimante USB 2.0, 1,5 m, USB A-B.
- 1x antibuée, 3 g
- 1 certificat de calibration
- 1x consignes de sécurité (multilingue)
- 1x Guide de démarrage rapide (anglais)
Avertissement
Options pour la série UTS3000A :
UTS3000A-EMI – option de mesure EMI pour la série UTS3000A
UTS3000A-AMK – Fonctions de mesure avancées pour la série UTS3000A
UTS3000A-AMA – Mesure de démodulation analogique pour la série UTS3000A
UTS3000A-B40 – Option d’analyse RTSA 40 MHz pour la série UTS3000A
UTS3000A-I/Q – Option d’analyse I/Q pour la série UTS3000A
UTS3000A-VSA – option d’analyse de démodulation numérique pour la série UTS3000A
Autres modèles de la série UTS3000A :
UTS3084A – 9 kHz – 8,4 GHz, 1 Hz – 10 MHz Bande passante de résolution, sensibilité -165 dBm, écran tactile de 10 pouces, avec générateur de suivi
UTS3036A – 9 kHz – 3,6 GHz, 1 Hz – 10 MHz Bande passante de résolution, sensibilité -165 dBm, écran tactile de 10 pouces, avec générateur de suivi
