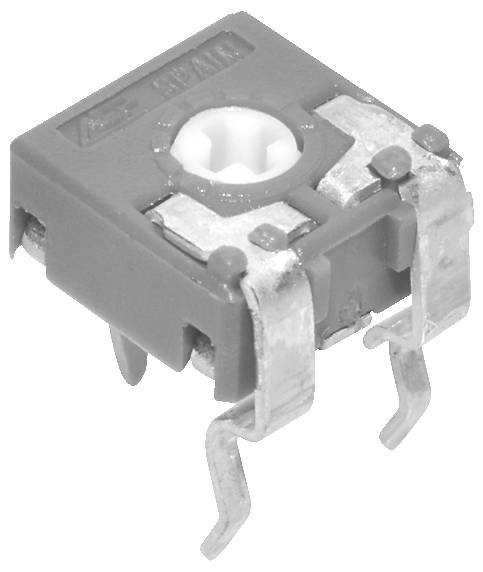

ACP CA6XV05-25KA2020 Trimmer à film de carbone hermétique linéaire 0.1 W 25 kΩ 215 ° 235 ° 1 pc(s)
N° réf. fabricant :
Code produit :
Type de produit
Trimmer à film de carbone
Résistance
25 kΩ
Comportement de la résistance
linéaire
Charge admissible
0.1 W
Angle de rotation (mécanique)
235 °
Fiche technique (PDF)
Nombre
Min.: 100
Multiples: 100
Total (CHF 0.16 / pièce(s))
CHF 16.02
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Régulateur électrique ACP couché RM5/5 25K.
Notre service pour vous
Caractéristiques techniques
- Application: Les potentiomètres de 6 mm sont principalement utilisés dans les applications de coupe sur différents marchés:
- • Industrie : minuterie et relais, gradateur, régulation de puissance
- • Appareils électroniques : contrôle du volume, contrôle de la température et sélection de fonctions
- • Automobile : régulation de l'éclairage, variateur
- • Appareils de mesure et de contrôle
- Équipement de télécommunications (amplificateur d'antenne et récepteur, communication vidéo, interphone)
- • Alarmes
- Emballage ESD : pas d'ESD
- Série : CA6
- Forme : horizontale
- Axe : fente en croix
- Tolérance de résistance : ±20 %
- Courbe de résistance : linéaire
- Puissance nominale : 0,1 W
- Tension limite : 100 V
- Actionnement : par le haut
- Angle de rotation mécanique : 235°
- Angle de rotation, électrique: 215 °
- Résistance à la butée : 4 Ncm
- Couple : 2 Ncm
- Type de produit
Trimmer à film de carbone
- Spécificités
hermétique
- Résistance
25 kΩ
- Comportement de la résistance
linéaire
- Charge admissible
0.1 W
- Tension limite
100 V
- Angle de rotation (électrique)
215°
- Angle de rotation (mécanique)
235°
- Type d'actionnement
par le dessus
- Tolérance +/-
20 %
- Largeur
6.5 mm
- Hauteur
8.2 mm
- Dimension grille
5 mm
- Dim.
(L x l x H) 6.5 x 6.5 x 8.2 mm
- Contenu
1 pc(s)
- Type
CA6XV05-25KA2020
- Conforme à la norme RoHS
oui
- Longueur
6.5 mm
- Type de montage
montage sur circuit imprimé
- Température de fonctionnement (max.)
70 °C
- Température de fonctionnement (min.)
-25 °C
- Homologations
DIN 41450-1-4-5
Documents & téléchargements
Fiche technique
Fiche technique 3464492 ACP CA6XV05-25KA2020 Trimmer à film de carbone hermétique linéaire 0.1 W 25 kΩ 215 ° 235 ° 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3464492 ACP CA6XV05-25KA2020 Trimmer à film de carbone hermétique linéaire 0.1 W 25 kΩ 215 ° 235 ° 1 pc(s)
Description
Échantillon à couche de charbon ACP couché RM5/5mm
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- • Élément de résistance en film de carbone plastique via un film conducteur très flexible (coupe-couche de charbon)
- • Résistant à l'humidité et aux contraintes mécaniques
- • Un boîtier entièrement encapsulé empêche la pénétration de poussière, de colophane ou d’autres substances nocives
- • Les pièces métalliques en métaux non ferreux empêchent l'oxydation et augmentent la soudabilité
- • Très bon contact entre les connecteurs et le substrat réduit la résistance de contact
- • Les plastiques utilisés sont résistants aux solutions de nettoyage et difficilement inflammables selon la classe de inflammabilité HB selon UL94
- • Course très douce et souple de la meuleuse sur toute la piste
- • La forme rectangulaire permet une insertion automatique
- • Ponceuse à double contact en position médiane à l'état de livraison
- • Position du pointeur lisible sur l'échelle imprimée
