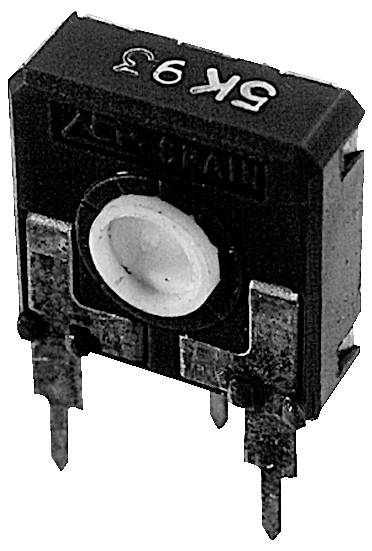

ACP CA14NH05-10KA2020 Trimmer à film de carbone hermétique linéaire 0.25 W 10 kΩ 245 ° 265 ° 1 pc(s)
N° réf. fabricant :
Code produit :
Type de produit
Trimmer à film de carbone
Résistance
10 kΩ
Comportement de la résistance
linéaire
Charge admissible
0.25 W
Angle de rotation (mécanique)
265 °
Fiche technique (PDF)
3075 pièce(s)
Nombre
Min.: 25
Multiples: 25
Total (CHF 0.27 / pièce(s))
CHF 6.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Régulateur électrique ACP debout RM10/5 10K
Notre service pour vous
Caractéristiques techniques
- Application : Les potentiomètres de 14 mm sont principalement utilisés dans les applications de commande sur différents marchés :
- • Appareils électroménagers, chauffage, ventilation et air conditionné (HVAC), thermostats
- • Automobile : commandes CVC, commande d'éclairage (réglage de position et capteurs), variateurs, commandes de chauffage des sièges
- • Electronique industrielle : multimètre, oscilloscope, relais temporel, instruments de mesure et de test
- Emballage ESD : pas d'ESD
- Série : CA14
- Forme : verticale
- Axe : trou long
- Tolérance de résistance : ±20 %
- Courbe de résistance : linéaire
- Puissance nominale : 0,25 W
- Tension limite : 250 V
- Actionnement sur le côté
- Angle de rotation mécanique : 265°
- Angle de rotation, électrique: 245 °
- Résistance à la butée : 10 Ncm
- Couple : 2,5 Ncm
- Type de produit
Trimmer à film de carbone
- Spécificités
hermétique
- Résistance
10 kΩ
- Comportement de la résistance
linéaire
- Charge admissible
0.25 W
- Tension limite
250 V
- Angle de rotation (électrique)
245°
- Angle de rotation (mécanique)
265°
- Type d'actionnement
par le coté
- Tolérance +/-
20 %
- Largeur
6.0 mm
- Hauteur
21.0 mm
- Dimension grille
10 mm
- Dim.
(L x l x H) 14.0 x 6.0 x 21.0 mm
- Contenu
1 pc(s)
- Type
CA14NH05-10KA2020
- Conforme à la norme RoHS
oui
- Longueur
14.0 mm
- Type de montage
montage sur circuit imprimé
- Température de fonctionnement (max.)
70 °C
- Température de fonctionnement (min.)
-25 °C
- Homologations
DIN 41450-1-4-5
Documents & téléchargements
Fiche technique
Fiche technique 3464447 ACP CA14NH05-10KA2020 Trimmer à film de carbone hermétique linéaire 0.25 W 10 kΩ 245 ° 265 ° 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3464447 ACP CA14NH05-10KA2020 Trimmer à film de carbone hermétique linéaire 0.25 W 10 kΩ 245 ° 265 ° 1 pc(s)
Description
Échappeur à couche de charbon ACP debout RM10/5mm
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- • Élément de résistance en film de carbone plastique via un film conducteur très flexible (coupe-couche de charbon)
- • Résistant à l'humidité et aux contraintes mécaniques
- • Un boîtier entièrement encapsulé empêche la pénétration de poussière, de colophane ou d’autres substances nocives
- • Les pièces métalliques en métaux non ferreux empêchent l'oxydation et augmentent la soudabilité
- • Très bon contact entre les connecteurs et le substrat réduit la résistance de contact
- • Les plastiques utilisés sont résistants aux solutions de nettoyage et difficilement inflammables selon la classe de inflammabilité HB selon UL94
- • Course très douce et souple de la meuleuse sur toute la piste
- • La forme rectangulaire permet une insertion automatique
- • Ponceuse à double contact en position médiane à l'état de livraison
- • Position du pointeur lisible sur l'échelle imprimée
