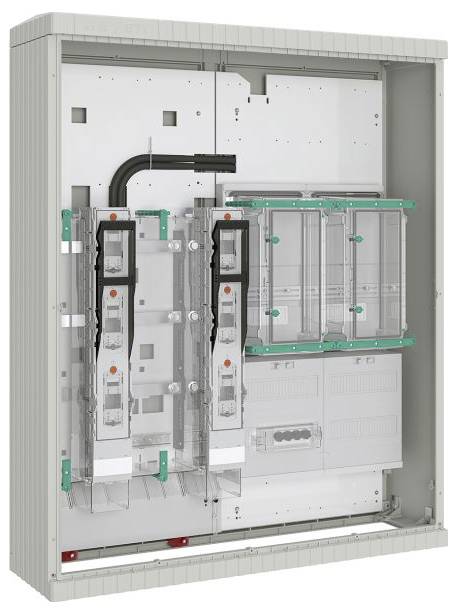

ABN ABNSG132X0953 ABNSG132X0953 Armoire de conversion montage apparent (en saillie) Nbr de rangées = 1 Contenu 1 pc(s)

Composé de : Boîtier H x L x T (mm) : 1355 x 1110 x 315 : - Polyester FS 833.5 renforcé par fibre de verre selon DIN 16913, IP44, similaire à RAL 7035 - Plaque de montage en plastique 6 mm - Porte avec double fermeture et demi-cylindre profilé avec 2 clés - sans socle pièce de puissance H x B (mm) : 900 x 500 40: - Espace de conversion, espace de raccordement côté réseau et côté installation (NAR/AAR): sous-construction Plaque de montage (PVC 6 10 mm), rails de cuivre primaire Cu 30 x 10 mm étamés et nickelés, PE et rail N avec bornes de raccordement en V 185 mm² et couvercle de protection contre le contact - Espace de conversion avec couvercle de conversion à vue claire, plombrée, entièrement fermée, 1 170 mm inclus Conformément à la forme A selon DIN VDE 0603-2-2, distance d'alésage de 130 mm et câblage secondaire, y compris espace vide pour la protection contre les surtensions - séparation côté réseau (à gauche) : Barre de sécurité NH2, commutable à 3 broches, avec bornes de raccordement en V 185 mm² et 1x espace vide pour d'autres barrettes de sécurité NH2 ou protection contre les surtensions - sur le site de séparation AAR : Barre de commutation de charge de fusible NH2, commutable à 3 broches, avec bornes de raccordement en V 185 mm² Mesure H x L x T (mm): 900 x 500: - Poste de compteur, H x B (mm): 375 x 250, 3 points avec câblage secondaire et capot transparent IP54 - Espace d'ajout du convertisseur, H x B (mm): 300 x 250, avec capot fermé à 3 points, équipé d'un dispositif de protection de trajectoire de tension 4x LS-Automate B 10 A/25kA sous capot transparent et borne de contrôle à 14 broches (X14) TAB Nord - poste TRE, H x B (mm) : 150 x 250, 3 points avec câblage de commande - espace de raccordement côté secteur, H x B (mm) : 300 x 250, avec capot perforé à 3 points et rail de support pour appareil, sans montage d'appareil
