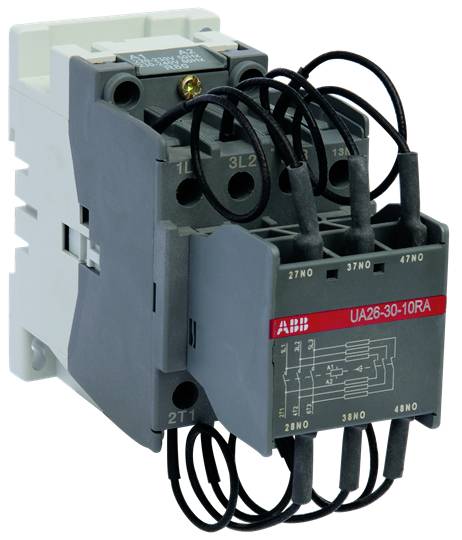

ABB UA26-30-10RA-85 Contacteur pour condensateur 4 NO (T) avec résistance 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Contacteur pour condensateur
Nombre de pôles
3 pôles
Connexion
raccord à vis
Type
UA26-30-10RA-85
Type de contact
4 NO (T)
Fiche technique (PDF)
Nombre
Total (CHF 116.51 / pièce(s))
CHF 131.80
-12 %
CHF 116.51
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Contacteur pour condensateur
- Type
UA26-30-10RA-85
- Nombre de pôles
3 pôles
- Type de contact
4 NO (T)
- Tension de commande (min.)
380 V/AC
- Tension de commande (max.)
400 V/AC
- Gamme de tension de commande
380 - 400 V/AC
- Tension de contact (max.)
690 V DC/AC
- Spécificités
avec résistance
- Connexion
raccord à vis
- Contenu
1 pc(s)
3
0
1
0
380-400 V
400-415 V
Screw connection
20 kvar
AC
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3105373 ABB UA26-30-10RA-85 Contacteur pour condensateur 4 NO (T) avec résistance 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3105373 ABB UA26-30-10RA-85 Contacteur pour condensateur 4 NO (T) avec résistance 1 pc(s)
Description
Les contacteurs 3 pôles UA26-30-10RA pour la commutation de condensateurs peuvent être utilisés dans des installations où le courant de crête est bien supérieur au courant nominal RMS 100 fois supérieur. Les contacteurs sont fournis avec leurs résistances d'atténuation et doivent être utilisés sans inductances supplémentaires. Leur durée de vie électrique est de 250 000 cycles de < commutation pour Ue 500 V et 100 000 cycles de commutation pour 500 V ≤ Ue ≤ 690 V. les contacteurs UA..RA sont équipés d'un bloc frontal spécial qui garantit l'insertion en série de trois résistances d'atténuation dans le circuit afin de limiter la pointe de courant lors de l'excitation de la banque de condensateurs. Votre connexion assure également la précharge des condensateurs afin de limiter la deuxième pointe de courant lors de la mise en marche des pôles principaux. Grâce à l'utilisation de résistances, la pointe de courant la plus élevée du condensateur peut être amortie indépendamment de sa hauteur lors de la mise sous tension. Les contacteurs à 3 pôles de la série UA...RA sont conçus en bloc.
