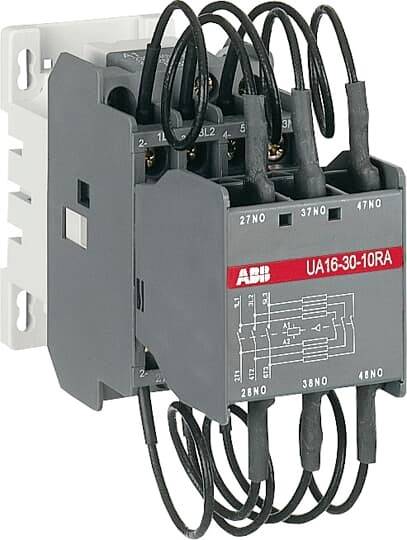

ABB UA16-30-10RA-80 Contacteur pour condensateur 4 NO (T) Single 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Contacteur pour condensateur
Nombre de pôles
3 pôles
Connexion
raccord à vis
Type d'emballage
Single
Type
UA16-30-10RA-80
Fiche technique (PDF)
Nombre
Total (CHF 96.16 / pièce(s))
CHF 96.16
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type d'emballage
Single
- Type de produit
Contacteur pour condensateur
- Type
UA16-30-10RA-80
- Nombre de pôles
3 pôles
- Type de contact
4 NO (T)
- Type de contact auxiliaire
4 NO (T)
- Tension de commande (min.)
220 V/AC
- Tension de commande (max.)
230 V/AC
- Gamme de tension de commande
220 - 230 V/AC
- Connexion
raccord à vis
- Contenu
1 pc(s)
3
0
1
0
220-230 V
230-240 V
Screw connection
12.5 kvar
AC
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3105313 ABB UA16-30-10RA-80 Contacteur pour condensateur 4 NO (T) Single 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3105313 ABB UA16-30-10RA-80 Contacteur pour condensateur 4 NO (T) Single 1 pc(s)
Description
Les contacteurs 3 pôles UA16-30-10-RA pour la commutation de condensateurs peuvent être utilisés dans des installations où le courant de crête est bien supérieur au courant nominal RMS 100 fois supérieur. Les contacteurs sont fournis avec leurs résistances d'atténuation et doivent être utilisés sans inductances supplémentaires. Leur durée de vie électrique est de 250 000 cycles de < commutation pour Ue 500 V et 100 000 cycles de commutation pour 500 V ≤ Ue ≤ 690 V. les contacteurs UA..RA sont équipés d'un bloc frontal spécial qui garantit l'insertion en série de trois résistances d'atténuation dans le circuit afin de limiter la pointe de courant lors de l'excitation de la banque de condensateurs. Votre connexion assure également la précharge des condensateurs afin de limiter la deuxième pointe de courant lors de la mise en marche des pôles principaux. Grâce à l'utilisation de résistances, la pointe de courant la plus élevée du condensateur peut être amortie indépendamment de sa hauteur lors de la mise sous tension. Les contacteurs à 3 pôles de la série UA...RA sont conçus en bloc.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
Ce texte a été traduit par une machine.
Avertissement
Description
Les contacteurs 3 pôles UA16-30-10-RA pour la commutation de condensateurs peuvent être utilisés dans des installations où le courant de crête est bien supérieur au courant nominal RMS 100 fois supérieur. Les contacteurs sont fournis avec leurs résistances d'atténuation et doivent être utilisés sans inductances supplémentaires. Leur durée de vie électrique est de 250 000 cycles de < commutation pour Ue 500 V et 100 000 cycles de commutation pour 500 V ≤ Ue ≤ 690 V. les contacteurs UA..RA sont équipés d'un bloc frontal spécial qui garantit l'insertion en série de trois résistances d'atténuation dans le circuit afin de limiter la pointe de courant lors de l'excitation de la banque de condensateurs. Votre connexion assure également la précharge des condensateurs afin de limiter la deuxième pointe de courant lors de la mise en marche des pôles principaux. Grâce à l'utilisation de résistances, la pointe de courant la plus élevée du condensateur peut être amortie indépendamment de sa hauteur lors de la mise sous tension. Les contacteurs à 3 pôles de la série UA...RA sont conçus en bloc.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
