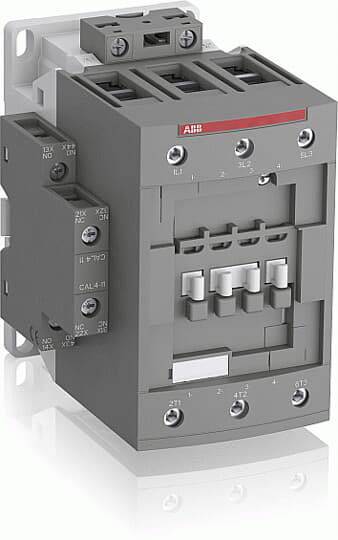

ABB AF96-30-11-13 Commutateur 1 NO (T), 4 NO (T) 100 V 96 A 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Commutateur
Tension nominale
100 V
Courant de charge
96 A
Connexion
raccord à vis
Type
AF96-30-11-13
Fiche technique (PDF)
Nombre
Total (CHF 403.28 / pièce(s))
CHF 427.07
-6 %
CHF 403.28
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Commutateur
- Type
AF96-30-11-13
- Type de contact
1 NO (T)
4 NO (T)
- Tension nominale
100 V
- Tension de contact (max.)
45 V/AC
- Courant de charge
96 A
- Connexion
raccord à vis
- Contenu
1 pc(s)
82
125.5 mm
116 mm
FAUX
45 kW
3
0
1
1
96 A
130 A
100-250 V
100-250 V
100-250 V
Screw connection
690-1000 V
690-1000 V
AC/DC
55.928
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2320741 ABB AF96-30-11-13 Commutateur 1 NO (T), 4 NO (T) 100 V 96 A 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2320741 ABB AF96-30-11-13 Commutateur 1 NO (T), 4 NO (T) 100 V 96 A 1 pc(s)
Description
Les contacteurs AF09 à AF96 de 4 à 45 kW AC-3 (400 V) représentent la série compacte avec commande AC/DC et des plages de tension de bobine très étendues. Seules 4 bobines couvrent des tensions de commande de 20...500 VDC à 24...500 VAC - sans éléments d'extinction supplémentaires nécessaires. Ils ne peuvent donc être utilisés que dans le monde entier et à faible variation. Ils commutent des circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Les bornes de connexion à bobine interchangeables permettent de brancher le haut, le bas ou le haut et le bas. Les accessoires montés sont des commutateurs auxiliaires enfichables à 1 et 4 pôles à l'avant et des commutateurs auxiliaires à 2 pôles à montage à droite et à gauche. Un autre bloc de commutateurs auxiliaire avec 1S+1Ö et connexions d'antenne A1 et A2 est disponible jusqu'à AF65 pour le raccordement d'antenne à l'avant. Tous les contacts de l'ouvre-porte auxiliaire sont des contacts Mirrorconformément à la norme IEC60947-5-1 annexe L. D'autres accessoires, tels que des minuteries, des aides au câblage et des maillons de verrouillage complètent la gamme.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
