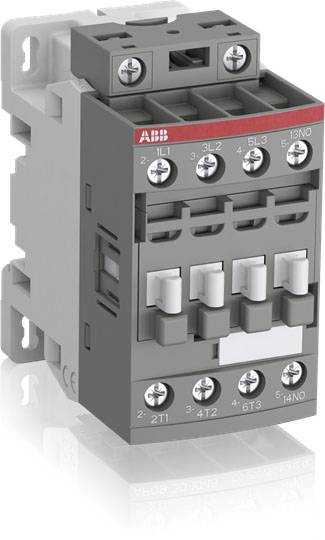

ABB AF16-30-01-11 Commutateur 4 NO (T), 1 NO (T) 45 kW 24 V 30 A 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Commutateur
Tension nominale
24 V
Courant de charge
30 A
Puissance
45 kW
Connexion
raccord à vis
Fiche technique (PDF)
Total (CHF 53.61 / pièce(s))
CHF 53.61
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Commutateur
- Type
AF16-30-01-11
- Type de contact
4 NO (T)
1 NO (T)
- Type de contact auxiliaire
4 NO (T)
- Tension nominale
24 V
- Tension de commande (min.)
20 V/DC
- Tension de commande (max.)
500 V/DC
- Gamme de tension de commande
20 - 500 V/DC
- Tension de contact (max.)
7.5 V/AC
- Courant continu (max.)
30 A
- Courant de charge
30 A
45 kW
- Type de montage
enfichable
- Connexion
raccord à vis
- Contenu
1 pc(s)
45
86 mm
77 mm
FAUX
7.5 kW
3
0
0
1
18 A
30 A
24-60 V
24-60 V
20-60 V
Screw connection
690-690 V
690-690 V
AC/DC
7.457
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2318943 ABB AF16-30-01-11 Commutateur 4 NO (T), 1 NO (T) 45 kW 24 V 30 A 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2318943 ABB AF16-30-01-11 Commutateur 4 NO (T), 1 NO (T) 45 kW 24 V 30 A 1 pc(s)
Description
Les contacteurs AF09 à AF96 de 4 à 45 kW AC-3 (400 V) représentent la série compacte avec commande AC/DC et des plages de tension de bobine très étendues. Seules 4 bobines couvrent des tensions de commande de 20...500 VDC à 24...500 VAC - sans éléments d'extinction supplémentaires nécessaires. Ils ne peuvent donc être utilisés que dans le monde entier et à faible variation. Ils commutent des circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Les bornes de connexion à bobine interchangeables permettent de brancher le haut, le bas ou le haut et le bas. Les accessoires montés sont des commutateurs auxiliaires enfichables à 1 et 4 pôles à l'avant et des commutateurs auxiliaires à 2 pôles à montage à droite et à gauche. Un autre bloc de commutateurs auxiliaire avec 1S+1Ö et connexions d'antenne A1 et A2 est disponible jusqu'à AF65 pour le raccordement d'antenne à l'avant. Tous les contacts de l'ouvre-porte auxiliaire sont des contacts Mirrorconformément à la norme IEC60947-5-1 annexe L. D'autres accessoires, tels que des minuteries, des aides au câblage et des maillons de verrouillage complètent la gamme.
