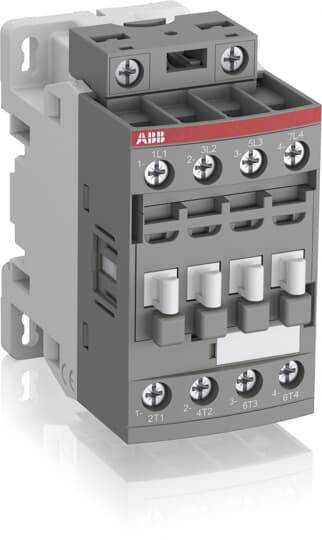

ABB AF09-40-00-13 Commutateur 4 NO (T) 4 kW 100 V 25 A 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Commutateur
Nombre de pôles
4 pôles
Tension nominale
100 V
Courant de charge
25 A
Puissance
4 kW
Fiche technique (PDF)
Nombre
Total (CHF 33.26 / pièce(s))
CHF 33.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Commutateur
- Type
AF09-40-00-13
- Nombre de pôles
4 pôles
- Type de contact
4 NO (T)
- Tension nominale
100 V
- Tension de commande (min.)
100 V/AC
- Tension de commande (max.)
250 V/AC
- Gamme de tension de commande
100 - 250 V/AC
- Tension de contact (max.)
4 V/AC
- Courant continu (max.)
25 A
- Courant de charge
25 A
4 kW
- Connexion
raccord à vis
- Largeur
45 mm
- Hauteur
86 mm
- Profondeur
77 mm
- Dim.
(l x H x P) 45 x 86 x 77 mm
- Contenu
1 pc(s)
45
86 mm
77 mm
FAUX
4 kW
4
0
0
0
9 A
25 A
100-250 V
100-250 V
100-250 V
Screw connection
690-690 V
690-690 V
AC/DC
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2320261 ABB AF09-40-00-13 Commutateur 4 NO (T) 4 kW 100 V 25 A 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2320261 ABB AF09-40-00-13 Commutateur 4 NO (T) 4 kW 100 V 25 A 1 pc(s)
Description
Les contacteurs AF09 à AF96 de 4 à 45 kW AC-3 (400 V) représentent la série compacte avec commande AC/DC et des plages de tension de bobine très étendues. Seules 4 bobines couvrent des tensions de commande de 20...500 VDC à 24...500 VAC - sans éléments d'extinction supplémentaires nécessaires. Ils ne peuvent donc être utilisés que dans le monde entier et à faible variation. Ils commutent des circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Les bornes de connexion à bobine interchangeables permettent de brancher le haut, le bas ou le haut et le bas. Les accessoires montés sont des commutateurs auxiliaires enfichables à 1 et 4 pôles à l'avant et des commutateurs auxiliaires à 2 pôles à montage à droite et à gauche. Un autre bloc de commutateurs auxiliaire avec 1S+1Ö et connexions d'antenne A1 et A2 est disponible jusqu'à AF65 pour le raccordement d'antenne à l'avant. Tous les contacts de l'ouvre-porte auxiliaire sont des contacts Mirrorconformément à la norme IEC60947-5-1 annexe L. D'autres accessoires, tels que des minuteries, des aides au câblage et des maillons de verrouillage complètent la gamme.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
