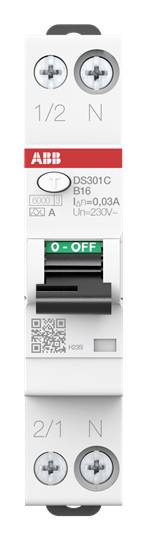

ABB 2CSR255163R1165 Interrupteur différentiel/Disjoncteur de protection Interrupteur différentiel sensible tous courants
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Interrupteur différentiel/Disjoncteur de protection
Nombre de pôles
2
Fusion
B
Courant nominal - arrondi
16 A
Capacité de coupure
6 kA
Fiche technique (PDF)
Caractéristiques techniques
- UNOM
240 V
- Type de produit
Interrupteur différentiel/Disjoncteur de protection
- Nombre de pôles
2
- Fusion
B
- Couleur
gris
- Dim.
(L x l x H) 150 cm x 50 mm x 100 mm
- Contenu
1 pc(s)
- Courant nominal
16 A
- Courant nominal - arrondi
16 A
- Modèle
Interrupteur différentiel sensible tous courants
- Capacité de coupure
6 kA
- Largeur
50 mm
- Hauteur
100 mm
- Longueur
150 cm
- Profondeur
68 mm
AC
17.6 mm
16 A
240 V
B
500 V
0.03 A
A
3
3
2
1
2.83 W
50 Hz
IP20
1
VRAI
6 kA
1.5-16 mm²
1.5-10 mm²
FAUX
FAUX
1
FAUX
4
6 kA
Undelayed
6 kA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3118961 ABB 2CSR255163R1165 Interrupteur différentiel/Disjoncteur de protection Interrupteur différentiel sensible tous courants
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3118961 ABB 2CSR255163R1165 Interrupteur différentiel/Disjoncteur de protection Interrupteur différentiel sensible tous courants
Description
Les interrupteurs FI/LS (RCBO) offrent une protection des personnes et des biens ainsi qu'une protection contre les incendies à allumage électrique conformément aux normes DIN VDE 0100-410 et DIN VDE 0100-530. Ils garantissent la protection des circuits monophasés contre les surcharges et les courants de court-circuit, la protection contre les courants alternatifs sinusoïdaux et les courants pulsalants avec une proportion de courant continu lisse pouvant atteindre 10 ma contre la terre. Ainsi qu'une protection contre les erreurs (protection en cas de contact indirect), une protection supplémentaire et une protection contre les incendies. Ils sont conformes aux normes IEC/en 61009-1 (VDE 0664-20), IEC/en 61009-2-1 (VDE 0664-21).
Les domaines d'application sont les applications domestiques, commerciales et industrielles. Le design compact du DS301C FI/LS est idéal pour une utilisation dans les distributions d'énergie où peu d'espace est disponible. La série est composée d'un courant différentiel de 30 ma et d'une caractéristique de déclenchement B ou C.
Pouvoir de coupure mesuré selon IEC/en 61009 iCN = 6 kA.
RCBO DS301C type A est protégé 1 pôle (LS), commutation 2 pôles.
Ce texte a été traduit par une machine.
Les domaines d'application sont les applications domestiques, commerciales et industrielles. Le design compact du DS301C FI/LS est idéal pour une utilisation dans les distributions d'énergie où peu d'espace est disponible. La série est composée d'un courant différentiel de 30 ma et d'une caractéristique de déclenchement B ou C.
Pouvoir de coupure mesuré selon IEC/en 61009 iCN = 6 kA.
RCBO DS301C type A est protégé 1 pôle (LS), commutation 2 pôles.
Ce texte a été traduit par une machine.
