Name: Weidmüller Halbleiterrelais 1126940000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.
Brand: Weidmüller
SKU: 306903
Availability: BackOrder

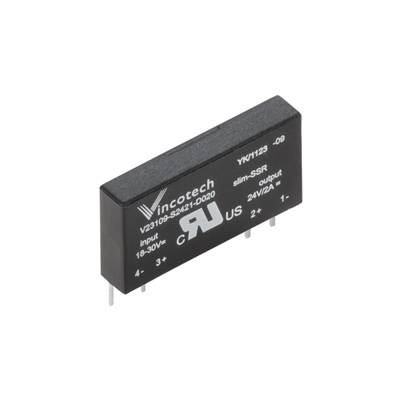

Ein schwarzes elektronisches Relaismodul mit weißen Markierungen und Diagrammen, das in ein elektrisches System integrierbar ist.

Verpackungsart

Package

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

24 V/DC

Steuerspannung (max.)

24 V/DC

Schaltspannung (max.)

48 V/DC

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

5 Set(s)

Alternativen anzeigen

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 23.00 / Stück)

CHF 269.95

-15 %

CHF 229.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur noch 5 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Solid-State Relais

Industrieverpackung mit 10 Stück

Technische Daten

Lagertemperatur, max.: 70 °C
Lagertemperatur, min.: -40 °C
Statusanzeige: LED grün
Einschaltverzögerung: < 50 µs
Ausschaltverzögerung: < 600 µs
Spannungsfall bei max. Last: ≤ 1 V
Leckstrom: < 10 µA
Kurzschlussfest: Nein
Farbe: schwarz
Bemessungsspannung: 300 V
Überspannungskategorie: III
Kriech- und Luftstrecke Steuerseite - Lastseite: ≥ 5,5 mm
Stehstoßspannung: 6 kV (1,2/50 µs)
Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
MTTF: 3.765 Years
Ein- / Ausschaltspannung: 14.5 V / 11.5 V DC
Schutzschaltung: Freilaufdiode, Verpolungsschutz
min. Schaltstrom: 500 µA
Schutzschaltung Lastseite: Freilaufdiode
Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Verschmutzungsgrad: 2
Spannungsfestigkeit Steuerseite - Lastseite: 2,5 kVeff
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
Klingenmaß: Gr. PH0
max. Schaltfrequenz (DC Steuerspannung): 300 Hz
Anzugsdrehmoment, max.: 0,4 Nm
Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
Ein- / Ausschaltstrom: 4.8 mA / 3.2 mA DC
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Nein
Spulenspannung Ersatzrelais: 24 V DC

Verpackungsart: Package

Produkt-Art: Halbleiterrelais

Typ: TOS 24VDC 48VDC0,1A

Anschluss: Schrauben

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Steuerstrom (max.): 10 mA

Schaltspannung (min.): 0 V/DC

Schaltspannung (max.): 48 V/DC

Last-Strom (max.): 0.1 A

Max. Schaltleistung: 280 mW

Ausgangsspannung (min.): 3 V/DC

Ausgangsspannung (max.): 48 V/DC

Ausgangsstrom (max.): 0.1 A

Kontaktart: 1 Schließer

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

: IP20

Breite: 6.4 mm

Höhe: 89.6 mm

Tiefe: 87.8 mm

Gewicht: 31.4 g

Industrieverpackung: Ja

Dauerstrom (max.): 0.1 A

Inhalt: 10 St.

Nennsteuerspannung: 24 V/DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 306903 Weidmüller Halbleiterrelais 1126940000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 306903 Weidmüller Halbleiterrelais 1126940000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.

Beschreibung

Solid-State Relais. TERMSERIES, Nennsteuerspannung: 24 V DC ±20 % , Nennschaltspannung: 3 V...48 V DC, Nennschaltstrom: 100 mA, Schraubanschluss. TERMSERIES Solid-State-Relais Komplettmodule 3...48 V DC 0,1 A Ausgangsvarianten bestehend aus einem Solid-State-Relais und einem Sockel, mit AC-/DC-/UC-Eingang mit Schraubanschluss in 6,4 mm Baubreite. Auswerfer mit Lichtleitgeometrie (Statusanzeige).
