Name: WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 16 Rastermaß: 7.50 mm 231-846/001-000 50 St.
Brand: WAGO
SKU: 728355
Availability: BackOrder

Grauer elektrischer Steckverbinder mit mehreren Metallstiften in einem rechteckigen Kunststoffgehäuse.

'Deratingkurve: Umgebungs-, Strom-Achsen. Rastermaß 7,5 mm. Verschiedene Federleistengrößen. Maximaler Strom sinkt mit Temperatur.'

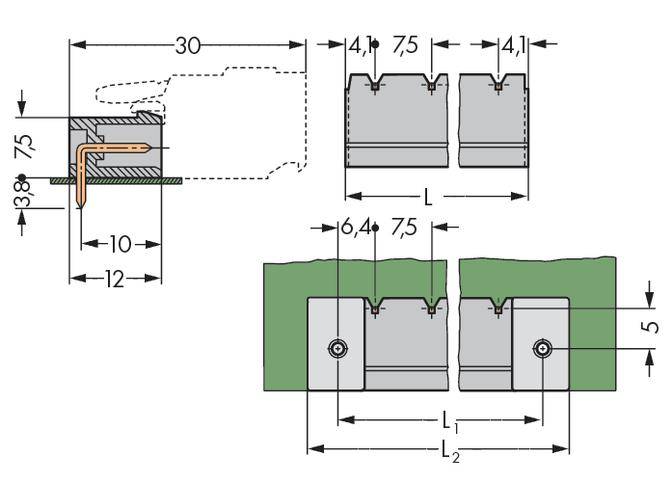

'Technische Zeichnung eines Schnitts und einer Seitenansicht eines Metallelements mit präzisen Maßen und Materialbeschreibungen.'

1/3

Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gewinkelt

Anzahl Reihen

Serie

300

7.50 mm

Datenblatt (PDF)

Lieferung Mo., 7. Dez.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 4.44 / Stück)

CHF 221.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 16

Technische Daten

Produkt-Art: Stiftleiste (Standard)

Bauform: Stecker, gewinkelt

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 300

RM: 7.50 mm

Polzahl je Reihe: 16

Polzahl Gesamt: 16

Breite: 120.5 mm

Stiftform: Quadratisch

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 50 St.

Abm.: (L x B x H) 12 x 120.5 x 12.2 mm

Anschluss: Print

Gehäuse-Material: Polyamid

Herst.-Teilenr.: 231-846/001-000

Herstellerfarbe: Grau

Industrieverpackung: Ja

Isolationsmaterial: Polyamid

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 630 V

Höhe: 12.2 mm

Länge: 12 mm

Steckrichtung: Waagerecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 231-846/001-000

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 16 Rastermaß: 7.50 mm 231-846/001-000 50 St.

Bestell-Nr.:728355

Lieferung Mo., 7. Dez.

Conrad Electronic

Dieser Artikel

12 A

120.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 221.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 7.50 mm 231-840/001-000 50 St.

Bestell-Nr.:728348

Lieferung Mo., 7. Dez.

Conrad Electronic

12 A

75.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 7.50 mm 231-840/040-000 50 St.

Bestell-Nr.:728350

Lieferung Mo., 7. Dez.

Conrad Electronic

12 A

85.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 7.50 mm 231-871/001-000 50 St.

Bestell-Nr.:728382

Lieferung Mo., 7. Dez.

Conrad Electronic

16 A

83 mm

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 7.50 mm 231-841/001-000 50 St.

Bestell-Nr.:728351

Lieferung Mo., 7. Dez.

Conrad Electronic

12 A

83 mm

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 7.50 mm 231-842/001-000 50 St.

Bestell-Nr.:728352

Lieferung Mi., 2. Dez.

Conrad Electronic

12 A

90.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 7.50 mm 231-872/001-000 50 St.

Bestell-Nr.:728384

Lieferung Mo., 7. Dez.

Conrad Electronic

16 A

90.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 13 Rastermaß: 7.50 mm 231-843/001-000 50 St.

Bestell-Nr.:728354

Lieferung Mi., 2. Dez.

Conrad Electronic

12 A

98 mm

Stück

Min.: 1

Vielfache: 1

CHF 181.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 13 Rastermaß: 7.50 mm 231-873/001-000 50 St.

Bestell-Nr.:728386

Lieferung Mo., 7. Dez.

Conrad Electronic

16 A

98 mm

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 16 Rastermaß: 7.50 mm 231-876/001-000 50 St.

Bestell-Nr.:728387

Lieferung Mo., 7. Dez.

Conrad Electronic

16 A

120.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 225.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 728355 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 16 Rastermaß: 7.50 mm 231-846/001-000 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 728355 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 16 Rastermaß: 7.50 mm 231-846/001-000 50 St.

Beschreibung

WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 231-846/001-000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:THT-Stiftleiste Lötstift 1,0x1,0,abgew.,grTyp:231-846/001-000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:freier SteckverbinderKontaktausführung:StiftPolzahl:16Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:7,5 mmRastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:12 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussLänge des Pins:3,8 mmGeeignet für Leiterplattendicke:1,5 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 231-846/001-000: weitere Details
THT-Stiftleiste
Lötstift 1,0 x 1,0 mm
abgewinkelt
Rastermaß 7,5 mm
16-polig
grauStiftleiste Serie 231 mit Lötstiftabmessungen 1 x 1 mm

Die Stiftleiste mit der Artikelnummer 231-846/001-000 ermöglicht eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (120,7 x 12,2 x 12) mm. Für die Kontaktoberfläche wurde Zinn eingesetzt. Das "
Multi Connection System"
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. EAN: 4044918868358

Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 1,0x1,0,abgew.,gr 231-846/001-000, Verpackungseinheit: 50 Stk., EAN: 4044918868358
