Name: WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 14 Rastermaß: 5 mm 231-444/001-000 50 St.
Brand: WAGO
SKU: 727813
Availability: BackOrder

Ein grauer, rechteckiger elektrischer Steckverbinder mit sechs Metallstiften für die Leiterplattenmontage, seitliche Clips zur Befestigung.

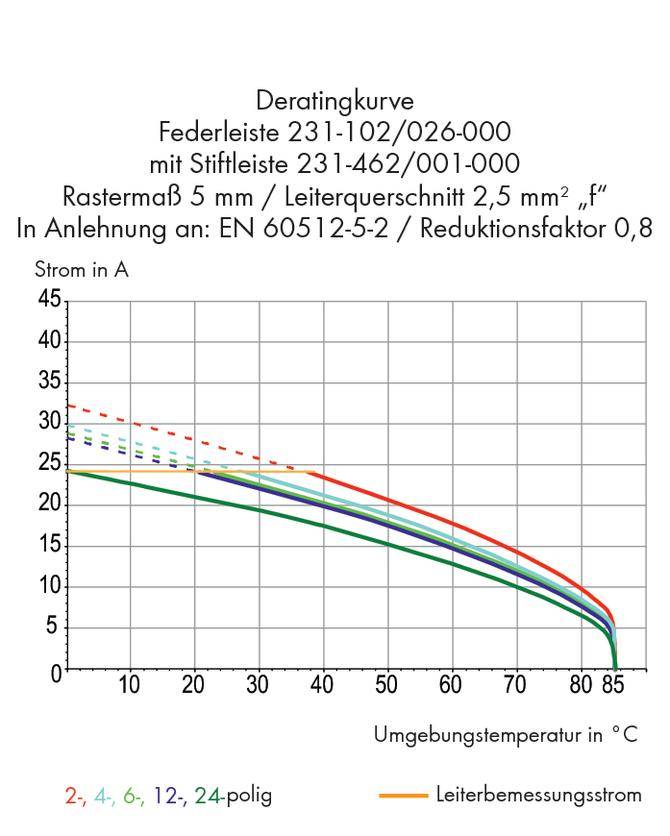

Der Ratingkurve für Federleiste zeigt den Strom in Ampere gegen die Umgebungstemperatur in Grad Celsius. Mehrere Kurven für verschiedene Polzahlen.

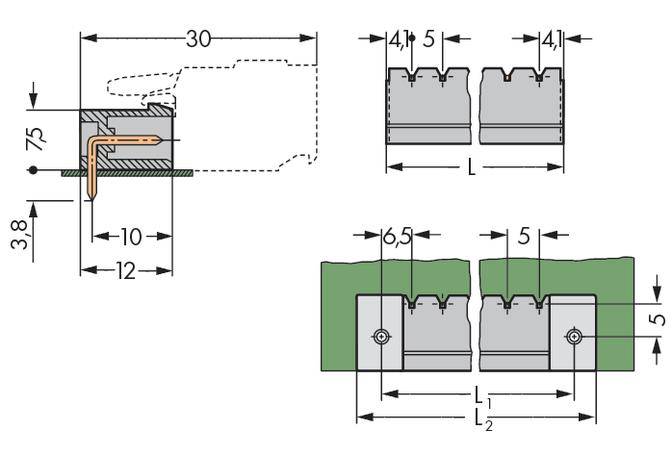

Technische Zeichnung eines Verbindungsdetails mit Maßangaben in Millimetern. Zeigt Draufsicht und Querschnitt einer Befestigung.

1/3

Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gewinkelt

Anzahl Reihen

Serie

300

5 mm

Datenblatt (PDF)

Lieferung Do., 3. Dez.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 3.44 / Stück)

CHF 181.95

-5 %

CHF 171.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 14

Technische Daten

Produkt-Art: Stiftleiste (Standard)

Bauform: Stecker, gewinkelt

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 300

RM: 5 mm

Polzahl je Reihe: 14

Polzahl Gesamt: 14

Breite: 73.2 mm

Stiftform: Quadratisch

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 50 St.

Abm.: (L x B x H) 12 x 73.2 x 12.2 mm

Anschluss: Print

Gehäuse-Material: Polyamid

Herst.-Teilenr.: 231-444/001-000

Herstellerfarbe: Grau

Industrieverpackung: Ja

Isolationsmaterial: Polyamid

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 320 V

Höhe: 12.2 mm

Länge: 12 mm

Steckrichtung: Waagerecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 231-444/001-000

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 14 Rastermaß: 5 mm 231-444/001-000 50 St.

Bestell-Nr.:727813

Lieferung Do., 3. Dez.

Conrad Electronic

Dieser Artikel

12 A

73.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 171.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-440/001-000 100 St.

Bestell-Nr.:727807

Lieferung Do., 3. Dez.

Conrad Electronic

12 A

53.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-440/001-000/105-604 100 St.

Bestell-Nr.:727808

Lieferung Di., 10. Nov.

9999999999 Set(s)Conrad Electronic

12 A

53.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 251.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-470/001-000 100 St.

Bestell-Nr.:727853

Lieferung Mo., 30. Nov.

Conrad Electronic

16 A

53.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 287.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-470/001-000/105-604 100 St.

Bestell-Nr.:727854

Lieferung Di., 10. Nov.

9999999999 Set(s)Conrad Electronic

16 A

53.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 281.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5 mm 231-441/001-000 100 St.

Bestell-Nr.:727809

Lieferung Do., 3. Dez.

Conrad Electronic

12 A

58.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 269.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5 mm 231-471/001-000 100 St.

Bestell-Nr.:727856

Lieferung Do., 3. Dez.

Conrad Electronic

16 A

58.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5 mm 231-471/001-000/105-604 100 St.

Bestell-Nr.:727857

Lieferung Di., 10. Nov.

9999999999 Set(s)Conrad Electronic

16 A

58.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 313.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5 mm 231-442/001-000 100 St.

Bestell-Nr.:727810

Lieferung Do., 3. Dez.

Conrad Electronic

12 A

63.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 287.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5 mm 231-442/001-000/105-604 100 St.

Bestell-Nr.:727811

Lieferung Di., 10. Nov.

9999999999 Set(s)Conrad Electronic

12 A

63.2 mm

Stück

Min.: 1

Vielfache: 1

CHF 299.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 727813 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 14 Rastermaß: 5 mm 231-444/001-000 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 727813 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 14 Rastermaß: 5 mm 231-444/001-000 50 St.

Beschreibung

WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 231-444/001-000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:THT-Stiftleiste Lötstift 1,0x1,0,abgew.,grTyp:231-444/001-000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:freier SteckverbinderKontaktausführung:StiftPolzahl:14Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5 mmRastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:12 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussLänge des Pins:3,8 mmGeeignet für Leiterplattendicke:1,5 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 231-444/001-000: weitere Details
THT-Stiftleiste
Lötstift 1,0 x 1,0 mm
abgewinkelt
Rastermaß 5 mm
14-polig
grauStiftleiste Serie 231 mit Lötstiftabmessungen 1 x 1 mm

Die Stiftleiste hat die Artikelnummer 231-444/001-000 und bietet eine ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (73,2 x 12,2 x 12) mm. Die Kontaktoberfläche ist aus Zinn. Das MCS "
Multi Connection System"
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. EAN: 4044918866439

Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 1,0x1,0,abgew.,gr 231-444/001-000, Verpackungseinheit: 50 Stk., EAN: 4044918866439
