Name: WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-340/001-000 100 St.
Brand: WAGO
SKU: 727728
Availability: BackOrder

Oranger, rechteckiger Steckverbinder mit acht Metallstiften, meist für elektronische Verbindungen oder Platinen verwendet.

Der Ratingkurve für Federleiste zeigt den Strom in Ampere gegen die Umgebungstemperatur in Grad Celsius. Mehrere Kurven für verschiedene Polzahlen.

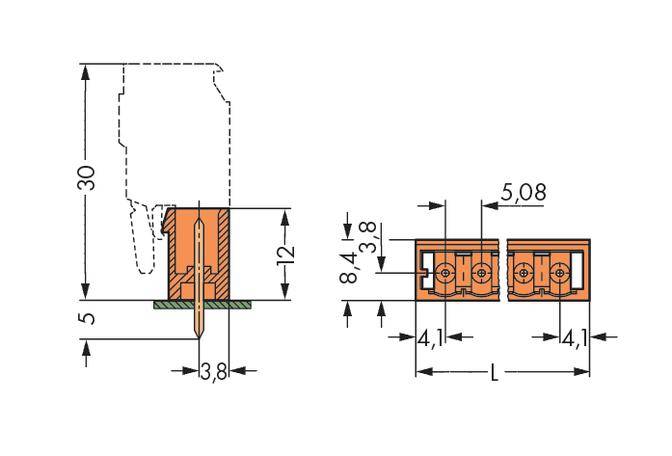

Zeichnung eines Steckverbinders mit Maßen: Höhe 30 mm, Breite 12 mm, Lochabstand 5,08 mm, Pinabstand 3,8 mm.

1/3

Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gerade

Anzahl Reihen

Serie

300

5.08 mm

Datenblatt (PDF)

Lieferung Mi., 9. Dez.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 2.30 / Stück)

CHF 229.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

Inhalt: 100 St.
Anzahl Reihen: 1
Polzahl Gesamt: 10

Technische Daten

Produkt-Art: Stiftleiste (Standard)

Bauform: Stecker, gerade

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 300

RM: 5.08 mm

Polzahl je Reihe: 10

Polzahl Gesamt: 10

Breite: 54 mm

Stiftform: Quadratisch

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 100 St.

Abm.: (L x B x H) 8.4 x 54 x 17 mm

Anschluss: Print

Gehäuse-Material: Polyamid

Herst.-Teilenr.: 231-340/001-000

Herstellerfarbe: Orange

Industrieverpackung: Ja

Isolationsmaterial: Polyamid

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 320 V

Höhe: 17 mm

Länge: 8.4 mm

Steckrichtung: Senkrecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 231-340/001-000

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-340/001-000 100 St.

Bestell-Nr.:727728

Lieferung Mi., 9. Dez.

Conrad Electronic

Dieser Artikel

12 A

54 mm

Stück

Min.: 1

Vielfache: 1

CHF 229.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-340/108-000 100 St.

Bestell-Nr.:727729

Lieferung Mi., 9. Dez.

Conrad Electronic

12 A

60.7 mm

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-370/001-000 100 St.

Bestell-Nr.:727766

Lieferung Fr., 4. Dez.

Conrad Electronic

16 A

54 mm

Stück

Min.: 1

Vielfache: 1

CHF 287.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-370/108-000 100 St.

Bestell-Nr.:727767

Lieferung Mi., 9. Dez.

Conrad Electronic

16 A

60.8 mm

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5.08 mm 231-341/001-000 100 St.

Bestell-Nr.:727730

Lieferung Mi., 9. Dez.

Conrad Electronic

12 A

59.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 283.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5.08 mm 231-371/001-000 100 St.

Bestell-Nr.:727769

Lieferung Mi., 9. Dez.

Conrad Electronic

16 A

59.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5.08 mm 231-342/001-000 100 St.

Bestell-Nr.:727731

Lieferung Mi., 9. Dez.

Conrad Electronic

12 A

64.16 mm

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5.08 mm 231-372/001-000 100 St.

Bestell-Nr.:727770

Lieferung Mi., 9. Dez.

Conrad Electronic

16 A

64.16 mm

Stück

Min.: 1

Vielfache: 1

CHF 345.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5.08 mm 231-372/108-000 100 St.

Bestell-Nr.:727771

Lieferung Mi., 9. Dez.

Conrad Electronic

16 A

70.96 mm

Stück

Min.: 1

Vielfache: 1

CHF 449.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 13 Rastermaß: 5.08 mm 231-343/001-000 50 St.

Bestell-Nr.:727733

Lieferung Mi., 9. Dez.

Conrad Electronic

12 A

69.24 mm

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 727728 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-340/001-000 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 727728 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5.08 mm 231-340/001-000 100 St.

Beschreibung

WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 231-340/001-000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:THT-Stiftleiste Lötstift 1,0x1,0,gerade,orTyp:231-340/001-000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:freier SteckverbinderKontaktausführung:StiftPolzahl:10Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussLänge des Pins:5 mmGeeignet für Leiterplattendicke:1,5 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 231-340/001-000: weitere Details
THT-Stiftleiste
Lötstift 1,0 x 1,0 mm
gerade
Rastermaß 5,08 mm
10-polig
orangeStiftleiste Serie 231, orange

Die Stiftleiste hat die Artikelnummer 231-340/001-000 und ermöglicht eine saubere Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (53,92 x 17 x 8,4) mm. Für die Kontaktoberfläche wurde Zinn eingesetzt. Das "
Multi Connection System"
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet. EAN: 4044918865531

Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 1,0x1,0,gerade,or 231-340/001-000, Verpackungseinheit: 100 Stk., EAN: 4044918865531
